Grundlagen Druckmessung

Druckmessketten: Auf diese Spezifikationen kommt es an

Michele Pitrolo Leitung Vertrieb
Datum: 14. Oktober 2024
Lesezeit: 4 Minuten
Teilen:

Einer unserer vergangenen Blogbeiträge behandelte die Funktionsweise von Druckmessketten. Werfen wir heute einen Blick auf die Infos und Spezifikationen, die Sie als Kunde bereitstellen müssen, damit die passende Druckmesskette konfektioniert werden kann – am Beispiel „Motorenprüfstand im Automobilbereich“.

Anwendungen

Im Prüfstandsbau im Automobilsektor gibt es verschiedene Anwendungen, in denen Drücke erfasst werden müssen. Bei Bremskraftverteilern bzw. bei ABS-Steuergeräten werden z. B. Leckagemessungen durchgeführt, um die Bremsleistung und die Effizienz des Systems zu bewerten. In Getriebeprüfständen muss der Öldruck erfasst werden, um die Funktionalität und die Schmierung zu überprüfen. Die Messungen bei Motorprüfständen werden in verschiedenen Systemen wie Ansaug- und Abgasanlage, Kühlung und Schmierung durchgeführt. Zu den Parametern zählen der Ansaugluftdruck, der Abgasdruck, der Öldruck im Motor, der Kühlmitteldruck im Kühlsystem sowie Temperatur- und Druckverhältnisse in verschiedenen Kühlkreisen.

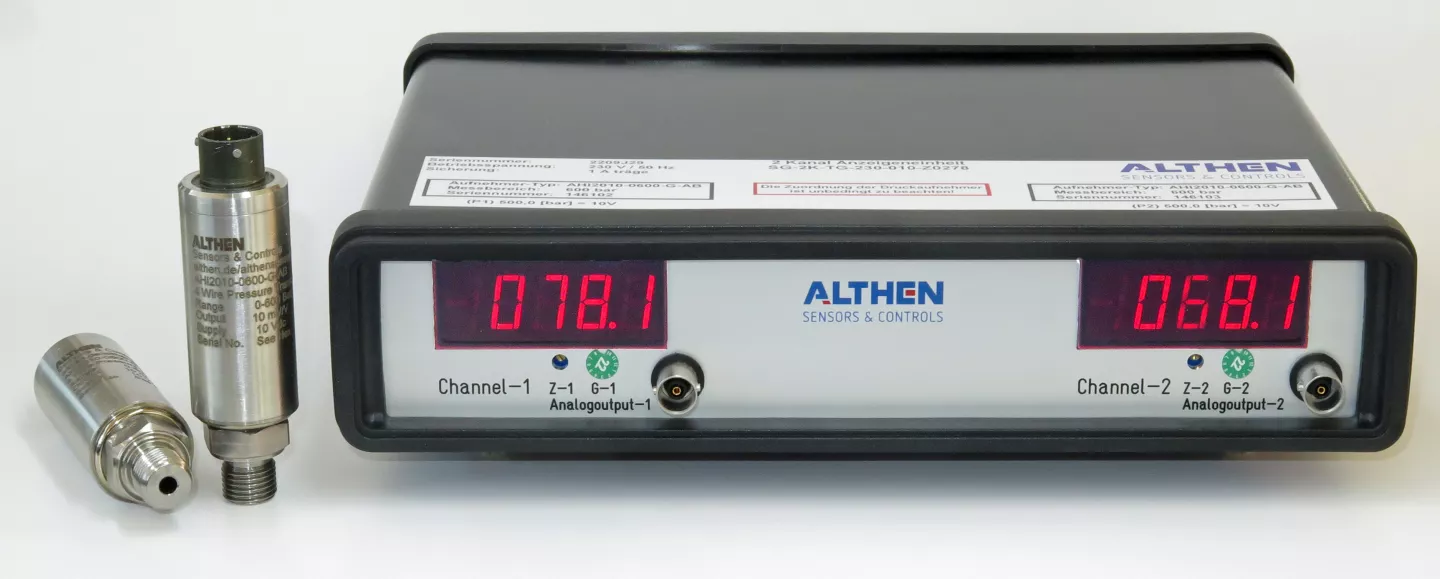

Oft handelt es sich um Hochtemperaturanwendungen, für die nur robuste Messsysteme infrage kommen – und damit im Fall der Druckerfassung nur Druckaufnehmer mir externem Messverstärker. Drucksensoren mit integriertem Verstärker sind auf eine Maximaltemperatur von 85 Grad Celsius ausgelegt. Ein solches Szenario bedingt automatisch eine Messkette, bestehend aus Druckaufnehmer, Messverstärker und passender Kabelkonfektionierung. Doch wie lassen sich die einzelnen Komponenten aufeinander abgestimmt auswählen? Wir benötigen eine Vielzahl von Spezifikationen und Informationen von Kundenseite, um die bestmögliche Druckmesskette zu konfektionieren.

Vielzahl von Spezifikationen

Die Auswahl allein an Druckaufnehmern ist groß. Durch die Art der Anwendung lässt sich die Auswahl bereits eingrenzen; wird ein Standardaufnehmer für den industriellen Bereich benötigt oder ein besonders robuster Sensor mit speziellen Stählen z. B. für die Luft- und Raumfahrtindustrie? Ist der Bauraum sehr begrenzt, wie es auch im Prüfstandsbau häufig der Fall ist, empfehlen sich Miniaturdruckaufnehmer. Feste Angaben, die von Kundenseite bereitgestellt werden müssen, sind der gewünschte Messbereich, das Medium, die Anwendungstemperatur und die Genauigkeit des Sensors. Letztere wird kundenseitig oft vorab nicht definiert, sodass wir in enger Abstimmung mit den Applikationsingenieuren des Kunden die Anforderungen eruieren und geeignete Druckaufnehmer festlegen. Sicherheitskritische Anwendungen erfordern eine deutlich höhere Genauigkeit als Anwendungen, in denen nur bestimmt wird, ob der Druck steigt oder fällt. Bei der Anwendungstemperatur entscheidet sich, ob Druckaufnehmer mit integriertem Messverstärker möglich sind (< 85 °C) oder eine vollständige Druckmesskette nötig ist.

Individuell angepasste Messverstärker

Die Messverstärker fertigen wir passend für die jeweilige Anwendung. Dazu benötigen wir Kundenangaben wie das Ausgangssignal (Spannung oder Strom) oder mit welcher Grenzfrequenz gemessen werden soll. Zudem müssen wir wissen, ob es sich um eine dynamische Anwendung handelt, bei der sich die Drücke sehr schnell ändern, oder eine eher statische. Wir können die Bauform anpassen, ein IP-Schutzgehäuse für den Messverstärker installieren oder eine Schienenmontage vorsehen, wie es auch im Prüfstandsbau häufig gefordert ist.

Das letzte Puzzleteil in der Ausgestaltung der Druckmesskette ist die Kabelkonfektionierung. Wir fragen bevorzugte elektrische Anschlüsse vom Stecker bis zum Kabel mit freien Enden ab und müssen die Kabellänge kennen. Grundsätzlich gilt: Je näher Druckaufnehmer und externer Verstärker beieinander liegen, desto besser ist die elektromagnetische Verträglichkeit (EMV).

Kalibrierungsstandard nach Kundenwunsch

Abschließend muss das Qualitätsmanagement des Unternehmens festlegen, welcher Kalibrierung die Messkette unterzogen werden soll. Je nach Anwendung und sicherheitskritischen Bedingungen wird entschieden, ob ein Werksprüfzeugnis ausreichend ist, eine Kalibrierung nach DIN-Norm oder eine DAkkS-Kalibrierung (Deutsche Akkreditierungsstelle) erfolgen soll. Diese beschreibt den höchsten Kalibrierungsstandard mit der höchsten Genauigkeit. Im Prüfstandsbau in der Automobilbranche sind häufig DAkkS-Kalibrierungen und regelmäßige Rekalibrierungen gefragt.

Bei der Ausgestaltung einer Druckmesskette müssen viele kleine und große Bausteine berücksichtigt werden, um für die Anwendung aussagekräftige Messergebnisse erzielen zu können. Dazu stehen wir immer in engem Austausch mit den Kunden, bis alle Spezifikationen vorliegen und eine passgenaue Druckmesskette konfektioniert werden kann.

Bei der Ausgestaltung einer Druckmesskette müssen viele kleine und große Bausteine berücksichtigt werden, um für die Anwendung aussagekräftige Messergebnisse erzielen zu können. Dazu stehen wir immer in engem Austausch mit den Kunden, bis alle Spezifikationen vorliegen und eine passgenaue Druckmesskette konfektioniert werden kann.
