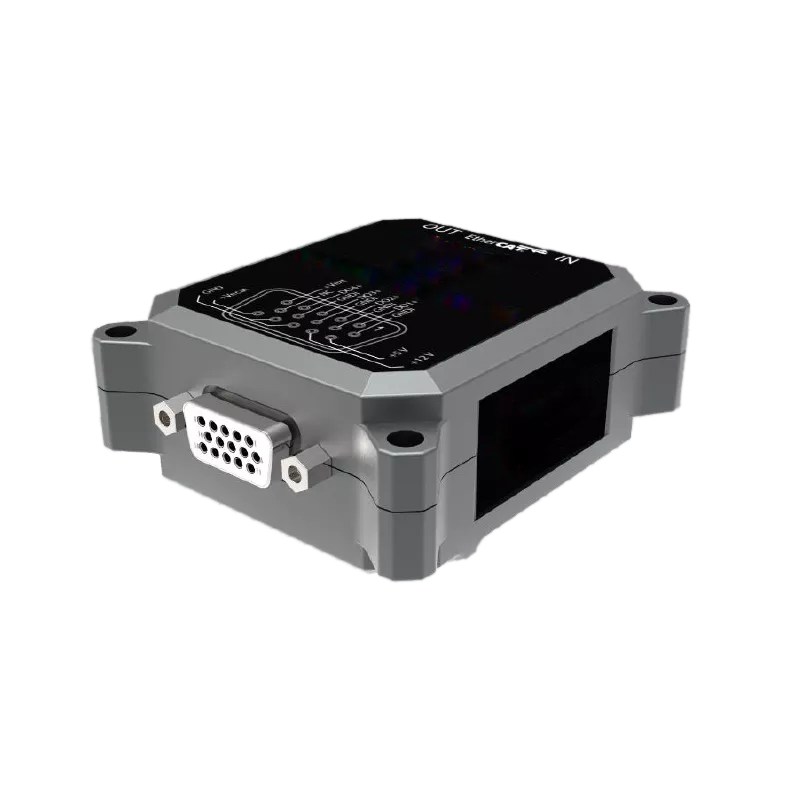

IOLITEI-4XDO Signalwandler

Signalwandler mit isolierten Hochstrom-Digitalausgängen, EtherCAT-Bus und Software-Unterstützung


About the IOLITEI-4XDO Signal Conditioner

Isolated digital outputs with high current capability can drive motors, pumps or valves as well as trigger pure digital signals. Three power supply voltages (5V, 12V and device voltage supply level) available on the front connector. EtherCAT interface, signal and power over the same cable.


Features

  • 4 isolated open collector digital outputs
  • Up to 50 V, 2 A sink
  • EtherCAT bus, daisy-chaining with single cable up to 50 m device-device
  • DEWESoft X3 software support


Applications

  • Valve swtiching without additional relay
  • Pump, motor drive (PWM)


Software support: DEWESoft X3, any standard EtherCAT master

Installation: Devices are daisy chained with a standard network cable. It is recommended that the cable is shielded (SFTP, CAT5e) and has a minimum 24 AWG wire thickness. The cable must have 4 wire pairs. The maximum distance node-to-node is 50 m.

Power supply: Passive PoE power injector is neccessary for merging the EtherCAT signal and power into a single cable.

Download Free Software DewesoftX 2021.2

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Digital interface EtherCAT
Max. output current +5 v 300 mA
Max. switching frequency (pwm mode) 100 kHz
Number of output channels 4
Output type open collector with active internal pullup to 5 V
Output voltage +5 v 5 V +/-10 %
Power consumption 2.5 W
Source 5 V, max. 40 mA (internally limited)
Supply voltage 12-48 V
Update rate from dewesoft software 1 kS/s
