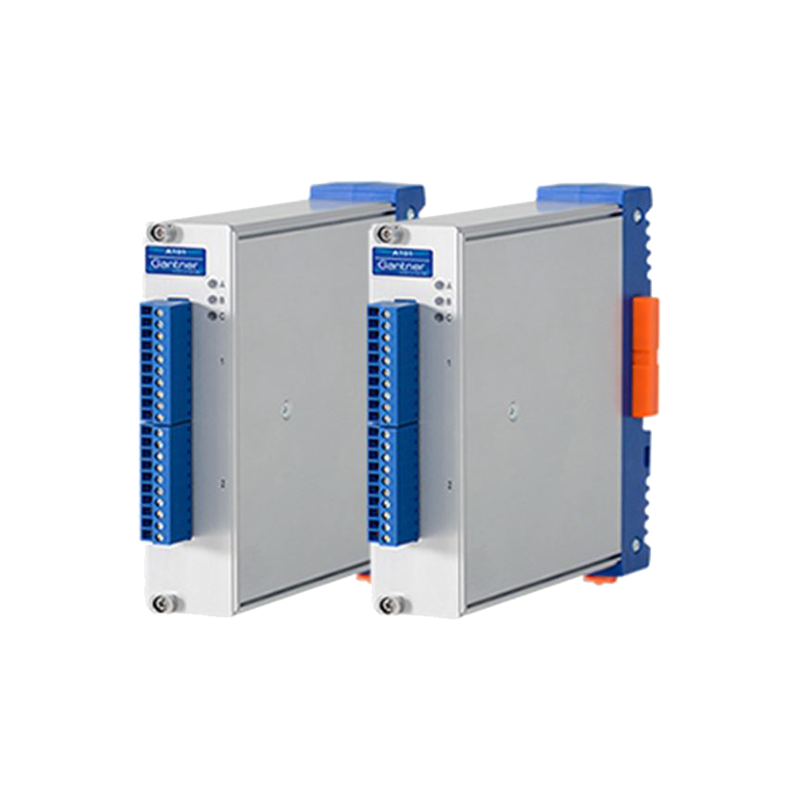

Q.series X Datenerfassungsmodule

Die modulare und skalierbare Datenerfassungs-Hardware bietet genaue Signalkonditionierung für eine Vielzahl von Sensortypen.


Allgemeine Informationen

Die modulare und skalierbare Datenerfassungs-Hardware der Q.series X bietet genaue Signalkonditionierung für eine Vielzahl von Sensortypen und unterstützt sowohl konventionelle elektrische Sensoren als auch faseroptische Sensoren.

Die Fähigkeiten der Q.series X gehen weit über das Normale hinaus; Funktionen wie intelligente Datenfilterung, Datenreduktionsalgorithmen, IIoT-Edge-Computing und Echtzeitsteuerung für die Automatisierung machen die Q.series X zum vielseitigsten Datenerfassungssystem, das auf dem Markt erhältlich ist.

Q.series X kommt mit beeindruckenden X-tras:

  • Leistungsstarke Signalkonditionierung, wie Filterung und Kanal-zu-Kanal-Betrieb
  • Höhere ADC-Raten
  • Höhere Datenraten
  • Kundenspezifische Steckverbinder
  • Neukonfiguration während des Betriebs

Mess- und I/O-Module für alle relevanten Signale

Spezielle Module für

  • 8 Dehnungsmessstreifen mit Viertel-,
    Halb- oder Vollbrücke
  • 16 Dehnungsmessstreifen mit Viertelbrücke
  • 8 Thermoelemente
  • 8 Spannungen oder Ströme

Mehrzweckmodule

  • 2 oder 4 Eingänge für fast alle Sensoren
  • DMS-Modul mit DC- und CF-Anregung

Hochisolierende Module

  • Isolation 1200 VDC
  • Eingänge für Spannung, Strom, Thermoelemente, Pt100, NTC, IEPE, DMS Voll- und Halbbrücke

Digitale Module

  • Frequenz- und PWM-Ein- und Ausgänge
  • Quadratur- und Vor-/Rückwärtszähler
  • Besonderheiten wie fehlende Zahnerkennung und Chronos-Methode

Vorteile

Dezentral und flexibel
Die Messmodule können direkt am Messobjekt installiert und an die Datenerfassung angeschlossen werden. Dies reduziert unnötige Kabellängen Kabelgewirr und ist deshalb sehr benutzerfreundlich. Insbesondere sind Messungen aufgrund kurzer Sensorkabel weniger störanfällig.

Tragbar und kompakt
Die ideale Datenerfassungslösung für On-the-go-Anwendungen, die eine höhere Leistung in potenziell rauen Umgebungen erfordern.

Multi-Kanal-Messsystem
Effizient verteilte Datenerfassung mit hochpräziser Synchronisation und schrittweiser Erweiterung auf bis zu tausend Kanäle.

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Available enclosures DIN rail, portable, 19” rack
Highest order of filter on module: 6th
Input channels with 100khz 16
Mbaud per uart 48 (5 UARTs - 1 for configuration)
Sampling rate e.g. of multi purpose module: 20kHz / 100kHz
Space-saving 35mm width of the Controller Q.station on DIN rail
Virtual variables (rms, avg, alarm …) Up to 32
