LCB Universeller Messverstärker

Universeller Messverstärker für Wiegezellen mit integriertem Analog-/Digitalwandler


Eigenschaften

  • IP67-Gehäuse aus Edelstahl AISI 304 oder glasfaserverstärktem Nylon PA66
  • Micro-USB-Port
  • Analogausgang 16 bit: 0/4-20 mA; 0-5/10 V (optional)
  • Schnitstelle RS485 (optional)
  • Direktverbindung zwischen RS485 und RS232 ohne Konverter
  • 2 digitale Eingänge, 3 Relaisausgänge
  • Einzelprodukt-ladeprogramm Dosierung, max 99 Formeln
  • Installation: mittels Kabel oder direkt am Wägezellengehäuse mit standard ¼” GAS Fittings
  • Geeignet für die Wandmontage

Allgemeine Informationen

Der digitale Transmitter für Wägezellen wurde für Anwendungen im IoT-Bereich (Internet of Things) konzipiert.

Mit Hilfe des LCB Messverstärkers wird das analoge Messignal (mV/V) eines DMS-Sensors in ein digitales umgewandelt. So kann bei einer nachträglichen Digitalisierung einer Messkette die bestehende Wiegezelle weiterhin verwendet werden. Ein Austausch bereits vorhandener analoger Sensoren wird somit überflüssig.

Der LCB ist kompatibel mit jeder Art von DMS-Sensor und wird direkt mit dem diesem verbunden. Die Lieferung von speziellen Adaptern für den Anschluss ist auf Anfrage möglich. Die Verbindung mit SPSen (Speicher-Programmierbaren-Steuerungen) kann über vielfältige Feldbus-Typen erfolgen. Aktuell steht der LCB mit folgenden Feldbussen zur Verfügung: Modbus TCP, Ethernet TCP/IP, Ethernet/IP, EtherCAT, POWERLINK, SERCOS III, PROFINET IO. In Kürze werden weitere Modelle für die folgenden Feldbusse folgen:  IO-LINK, CANopen, CC-Link, CC-Link IE, PROFIBUS DP.

Die Berechnungsfrequenz des Gewichtswerts erreicht bis zu 500 Werte pro Sekundeund auch jene zur Aktualisierung der Feldbus-Daten kann die Höchstgeschwindigkeit von 500 Aktualisierungen pro Sekunde erreichen, wenn die Busse PROFINET, EtherNet/IP und EtherCAT verwendet werden.

Dank des robusten IP67 Edelstahlgehäuses kann der LCB in jeder industriellen Umgebung installiert werden. Über die Micro-USB-Schnittstelle wird der Messverstärker schnell und einfach über eine im Lieferumfang enthaltene PC-Software konfiguriert. Diese bietet auch die Möglichkeiten der Kalibrierung, Einstellung der Ein- und Ausgänge sowie Speicherung der Kalibrierdaten.

Anwendungsbeispiele

Digitalisierung von Wiegesystemen in folgenden Branchen:

  • Lebensmittel- und Verpackungsindustrie
  • Getränkeindustrie
  • Pharmaindustrie
  • Chemieindustrie
  • Stahlindustrie
  • Transportindustrie (Helikopter-Waage System)
  • Bahnindustrie (Wiegesysteme für Züge und Straßenbahnen)
  • Schüttgutindustrie

Eigenschaften des LCB-Messverstärkers

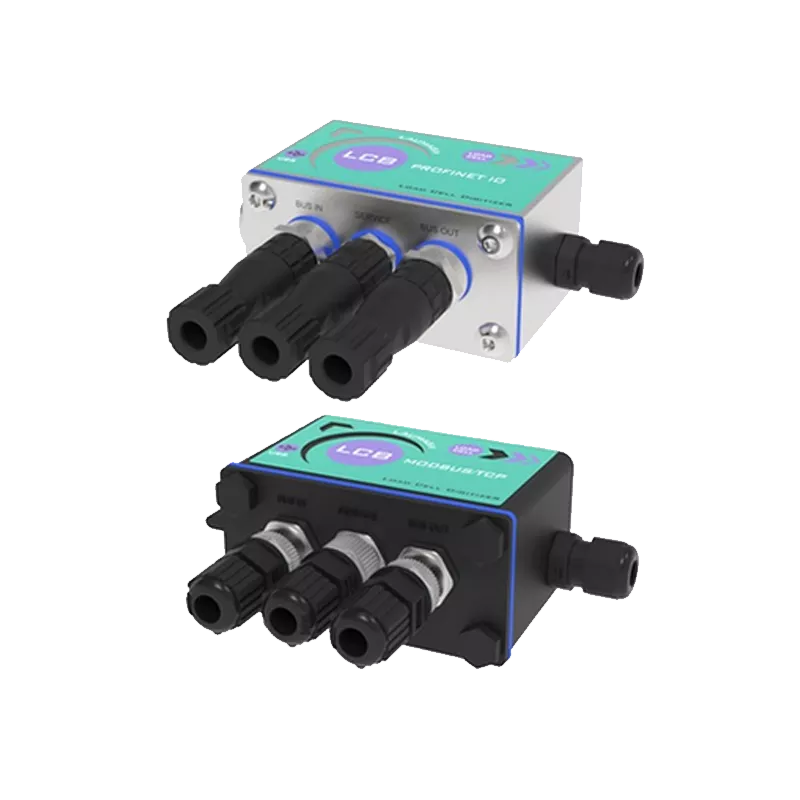

  • IP67-Gehäuse aus Edelstahl AISI 304 oder glasfaserverstärktem
    Nylon PA66 (Abmessungen: 90x40x107 mm inklusive fliegende
    Verbinder)
  • geeignet für aggressive Umgebungen

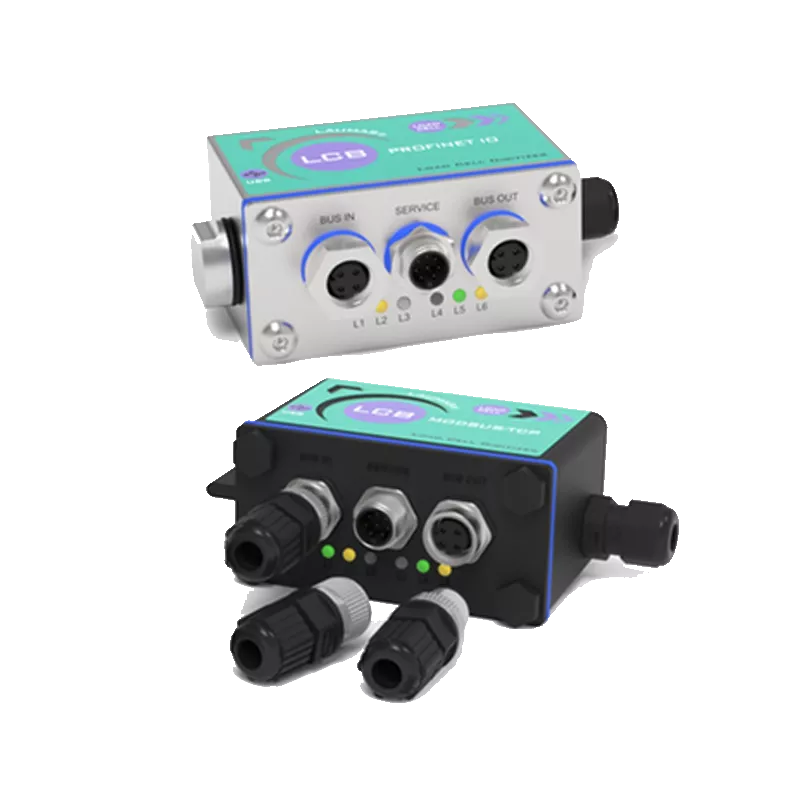

  • drei IP67 M12 Steckverbinder
  • Status-LED der Kommunikationsschnittstelle (sechs Anzeige-LEDs)
  • Mikro-USB-Anschluss
  • 16-Bit Analogausgang: 0/4-20 mA; 0-5/10 V (optional)
  • RS485-Schnittstelle (optional)
  • Direkte Verbindung zwischen RS485 und RS232 ohne Konverter.
  • 2 binäre Eingänge, 3 Relaisausgänge
  • Einzelladungsdosierungen, max. 99 Formeln
  • PC-Konfigurationssoftware über Micro-USB-Anschluss
  • Montage: verdrahtet oder integriert in den Wägezellenkörper über den Standard ¼ GAS-Anschluss (spezifische Adapter für verschiedene Gewinde sind auf Anfrage erhältlich).

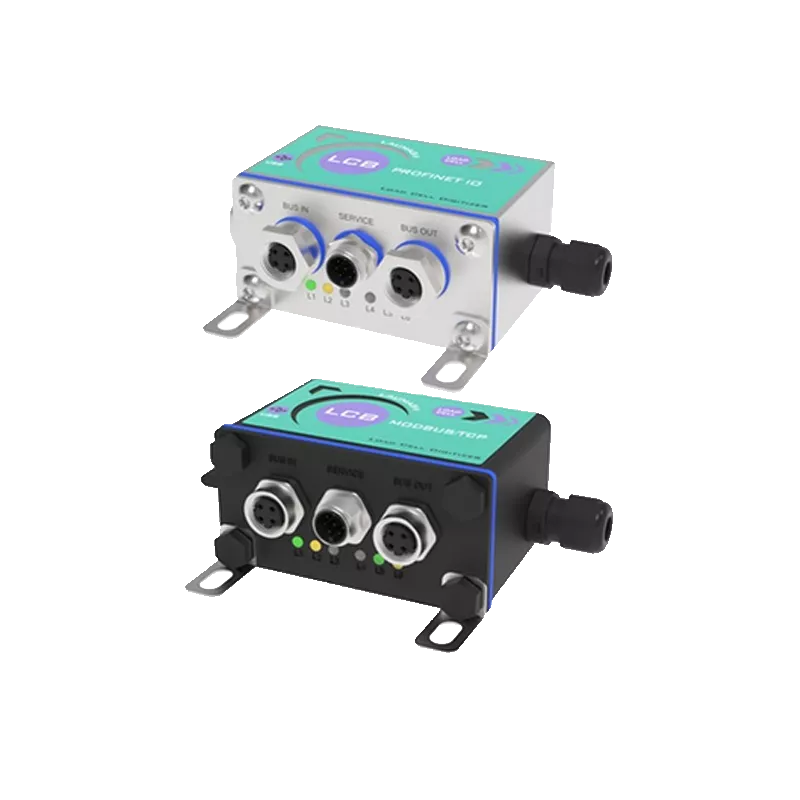

  • 2x M4 Befestigungslöcher für die Wandmontage über Ankerplatte (nicht im Lieferumfang enthalten).
  • 3x IP67 M12 Steckverbinder im Lieferumfang enthalten


Hygienische Ausführung: LCB3A

Mit der Variante LCB3A gibt es ab sofort auch einen gemäß 3-A Sanitary Standards zertifizierten Messverstärker. Er besitzt ein Gehäuse aus Edelstahl AISI 304 und ist so perfekt desinfizierbar. LCB3A eigent sich für Anwendungen in Branchen, in denen Hygiene eine wichtige und unabdingbare Notwendigkeit darstellt.


Video Tutorial

In diesem Video Tutorial von Laumas erfahren Sie, wie man den LCB-Messverstärker mit einer Wägezelle verbindet. (Deutsche Untertitel): Zum Video Tutorial

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
A/d converter 24 bit (16000000 points) - 4.8 kHz
Conversions per second 500/s
Decimals / display increments 0÷4 / x1 x2 x5 x10 x20 x50 x100
Digital inputs 2 - 5÷24 VDC
Divisions (with measurement range ±10 mv and sensitivity 2 mv/v) ±999999 / 6.6 nV/d
Hermal drift / analog output thermal drift <0.0005% full scale/°C / <0.003% full scale/°C
Linearity / analog output linearity <0.01% full scale / <0.01% full scale
Measurement range ±26 mV
Micro usb port B type - USB 2.0 (full-speed)
Number of load cells / load cells supply up to 4 (350 Ω) - 4/6 wires / 3.3 VDC/40 mA
Power supply and consumption 12÷24 VDC ±10%; 5 W
Relay outputs 3 - max 115 VAC/150 mA - 24 VDC/200 mA
Usable load cells sensitivity ±7 mV/V
