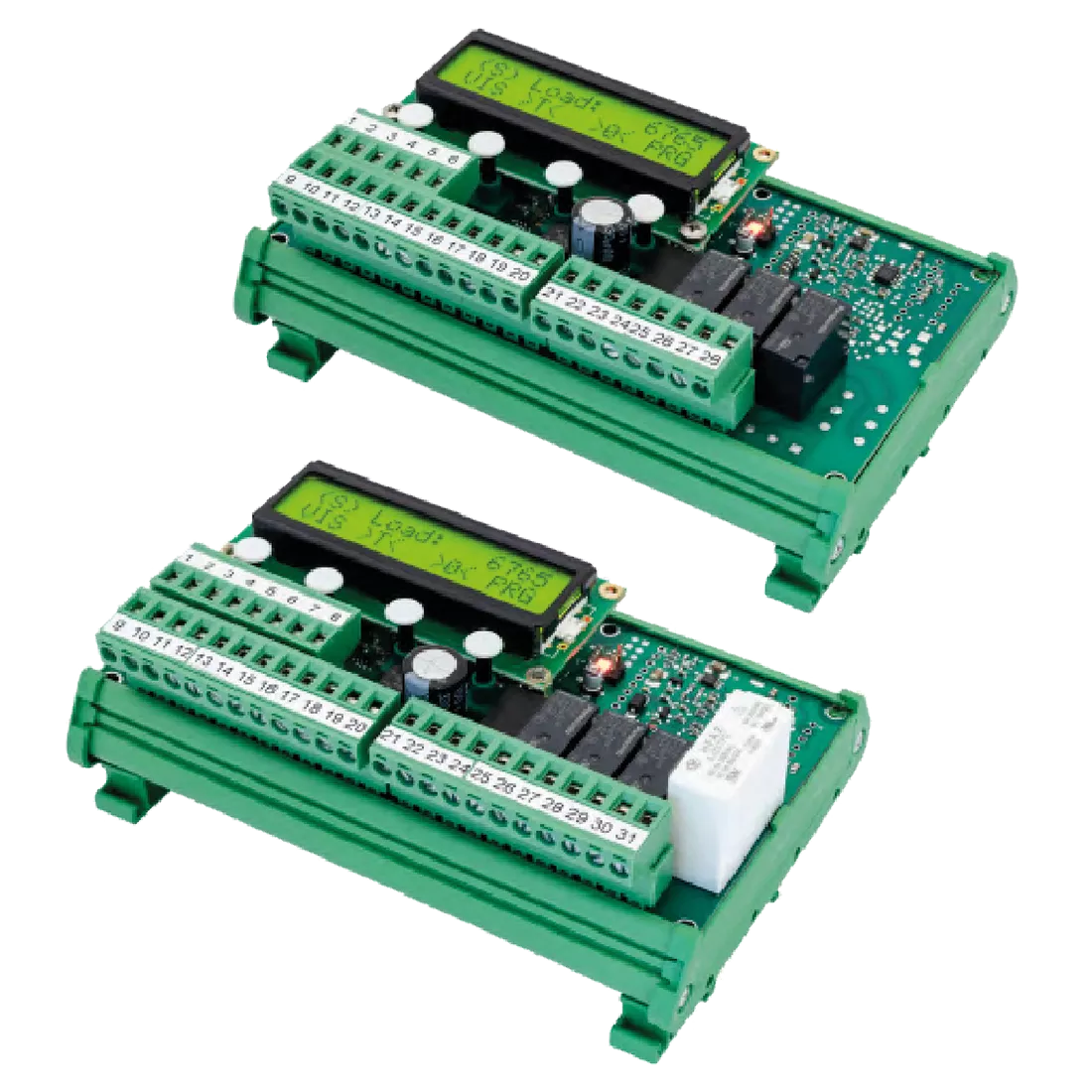

LCD3 - LCD3PL Transmitter
Digitaler Transmitter - Lastbegrenzer für Hebesysteme
Allgemeine Informationen
Lastbegrenzungsgerät mit sechsstelliger roter LCD-Anzeige (zweizeilig, 16-stellig, 5 mm hoch). Vier-Tasten-Tastatur für die Systemkalibrierung. Abmessungen: 140 x 93 x 65 mm.
- Digitaler Transmitter/Lastbegrenzer für Hebesysteme.
- Einbau an der Rückwand der Schalttafel auf Omega-/DIN-Schiene
oder im Kasten - Abmessungen: 140x93x65 mm (einschließlich Klemmleiste).
- Einrichtung und Justierung über Tastatur und LCD-Display
(2 Zeilen mit 16 Ziffern, 5 mm Ziffernhöhe) - Anschluss von mehreren Einheiten mit Summierungs- und Lastbegrenzungsfunktion
- Alarmmeldung nach einem Verbindungsdefekt der Wägezelle
- LED-Anzeigen, die den Status der Relaisausgänge angeben.
4-Tasten-Tastatur
Ein-/Ausgänge und Kommunikation
- Serielle Schnittstellen RS485/RS232 zur kontinuierlichen monodirektionalen Kommunikation über das ASCII-Protokoll
- 2 digitale Eingänge: Statusauslesung über serielle Kommunikationsprotokoll

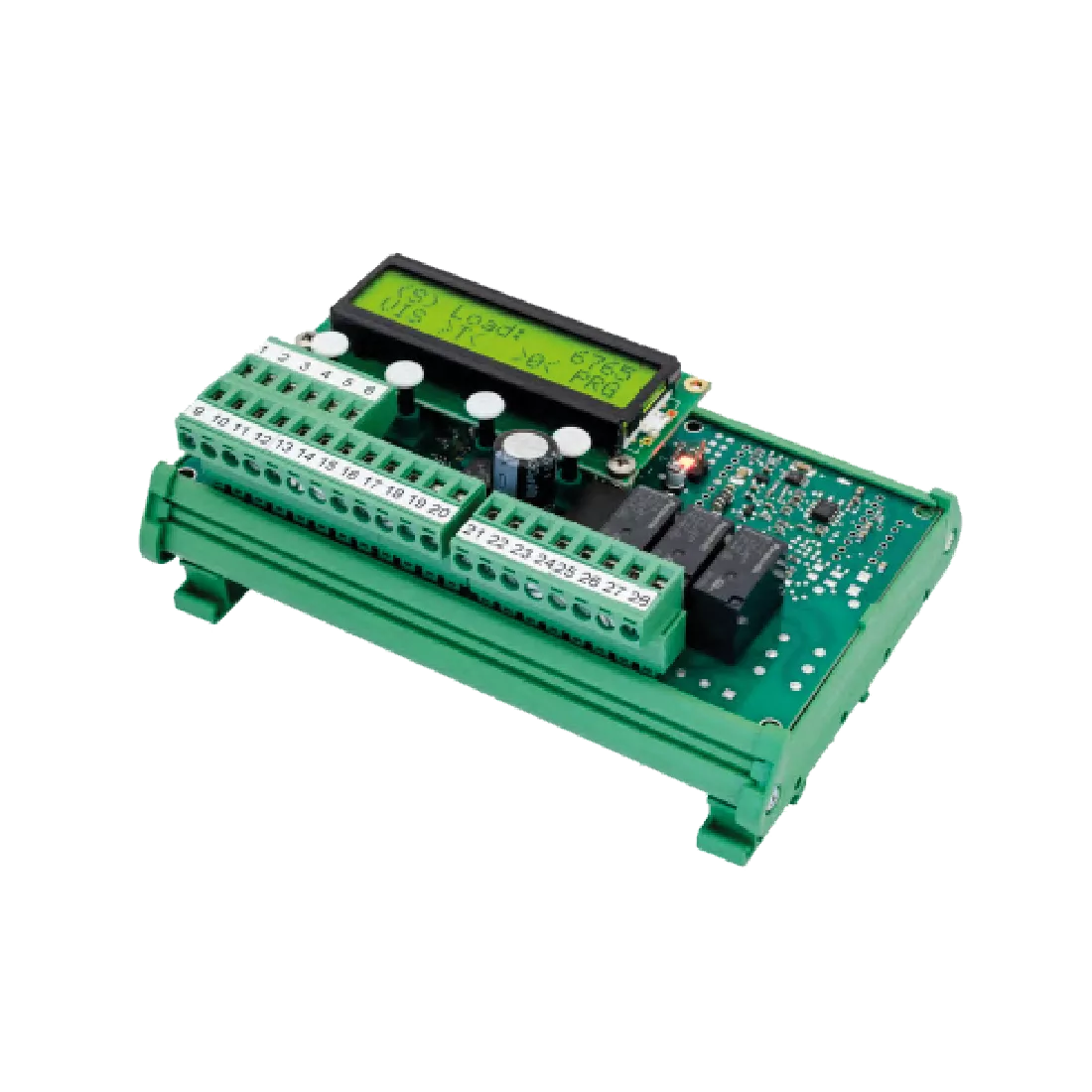

LCD3: - 3 Wechsler-Relaisausgänge
- 1 Wägezelleneingang
- Integrierte RF-Schnittstelle für den Anschluss von mehreren Einheiten (Option auf Anfrage)

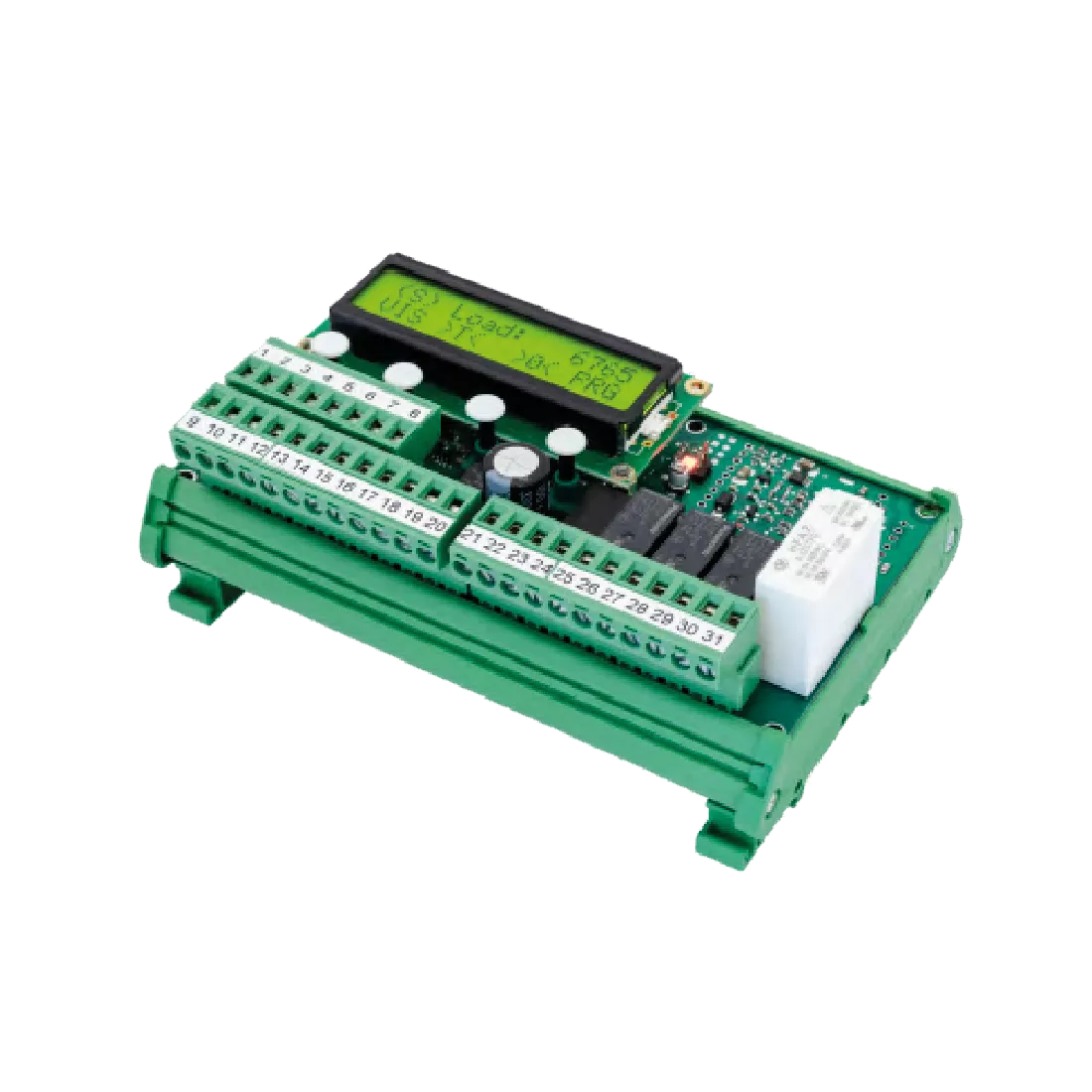

LCD3PL: - 4 Relaisausgänge: ein Schließer- und zwei Wechslerkontakte und ein Sicherheitskontakt, geführt als Wechsler
- 2 unabhängige Wägezelleneingänge
Technische Daten von LCD
- Lastbegrenzungserkennung durch Anschlagen von Alarm- und Voralarmschwellen
- Lastbegrenzung (Einzeln und Summe) für Systeme mit bis zu 4 Wägepunkten durch Anschluss von mehreren Einheiten
- Anschluss von mehreren Einheiten mit Summierungs- und Lastbegrenzungsfunktion
Technische Daten von LCD3PL
- Lastbegrenzungserkennung durch Anschlagen von Alarm- und Voralarmschwellen
- Lastbegrenzung (Einzeln und Summe) für Systeme mit bis zu 4 Wägepunkten durch Anschluss von mehreren Einheiten
- Anschluss von mehreren Einheiten mit Summierungs- und Lastbegrenzungsfunktion
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
Spezifikationen | Wert |
---|---|
Stromversorgung und Leistungsaufnahme | 24÷48 VDC/VAC; 6 VA |
Anzahl der Wägezellen • Stromversorgung der Wägezellen | bis zu 8 (350 Ω)• 4 VDC |
Linearität | <0.01% Vollausschlag |
Thermische Drift | <0.002% Vollausschlag/°C |
A/D-Konverter | 24 bit |
Messbereich | ±3.9 mV |
Konvertierung pro Sekunde | 3/s |
Dezimalstellen • Auflösung der Anzeige | 0÷4 • x1 x2 x5 x10 x20 x50 |
Digitaler Filter | 0.25÷3 Hz |
Relaisausgänge | LCD3: n. 3 Wechsler-Relaisausgänge - 30 VDC/250 VAC; 2 A LCD3PL: n. 4, ein Schließer- und zwei Wechslerkontakte und ein Sicherheitskontakt, geführt als Wechsler - 18÷50 VDC/VAC; 2 A |
Optoisolierte digitale Eingänge | n. 2 |
