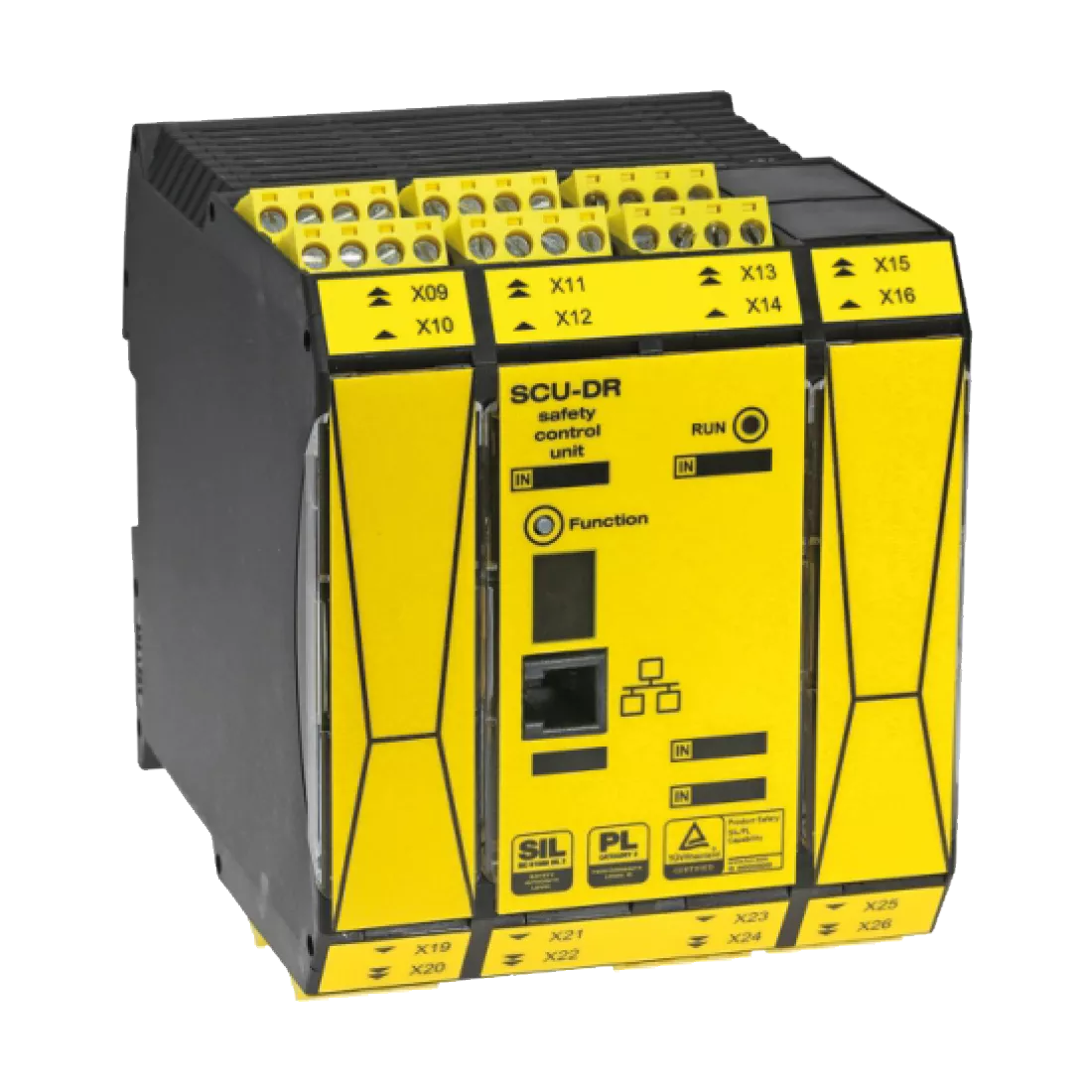

SCU-DR Sicherheitssteuergerät
Sicherheits-Kleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508).
Allgemeine Information
Sicherheits-Kleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508). Die Programmierung und Parametrierung ist seriell möglich.
Eigenschaften
- Erweiterbar auf:
- 38 sichere digitale Eingänge
- 2 sichere digitale Ausgänge
- 20 sichere digitale I/Os
- 12 sichere Relaisausgänge
- 6 Meldeausgänge - Logikverarbeitung bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508)
- Frei programmierbare Kleinsteuerung für bis zu 800 AWL-Anweisungen
- Funktionsplan orientierte Programmierung
- Pulsausgänge zur Querschlusserkennung digitaler Eingangssignale
- Sicherheitsfunktion: Externe Kontaktüberwachung angeschlossener Schaltgeräte
- Überwachte Relaisausgänge für sicherheitsrelevante Funktionen
- Externe Kontaktüberwachung angeschlossener Schaltgeräte (EMU)
Technische Eigenschaften
- Sicherheits-Kleinsteuerung geeignet bis PLe (EN ISO 13849-1) oder SIL3 (IEC 61508)
- Die Programmierung und Parametrierung ist seriell möglich
- Sichere Digitaleingänge: 14 (inklusive 10 OSSD kompatibel)
- Sichere Analogeingänge: 2 (4 Standard)
- Sichere Relaisausgänge: 3 (6 Standard)
- Standardausgänge: 2
- Pulsausgänge (Takt): 2 (für Querschlusserkennung)
- Versorgung: 24 VDC
- Arbeitstemperatur: 50 °C
- Montage: Normschiene
- Option: Interfacemodule
- Schutzart: IP20
- Bedienung auf Front: Tasten für Quittierung, Start, Reset
Anwendungsmöglichkeiten
Mit den integrierten Funktionen für digitale Signalverarbeitung wie Sensoren, Befehlsgeräte und Abschaltkanäle lassen sich typische Sicherheitsaufgaben sehr komfortabel lösen. Sichere Bewegungsüberwachung mit höchster Anforderung - kein Problem mit SCU. Integrierte Überwachungsfunktionen mit vielen praxisgerechten Zusatzfunktionen sorgen für eine einfache und transparente Umsetzung der Aufgabenstellung.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
Spezifikationen | Wert |
---|---|
Versorgungsspannung: | 24 VDC |
Toleranz: | -10% / +15% |
Leistungsaufnahme: | 2,4 W |
Nenndaten: | Digitaleingänge: 24 VDC, 20 mA, Typ 1 nach EN 61131-2 Digitalausgänge: 24 VDC, 2 A Relais: 24 VDC / 2 A (DC13) / 240 VAC / 2 A (AC15) Meldeausgänge: 24 VDC, 250 mA |
Arbeitstemperatur: | 0...50 °C |
Lagertemperatur: | -10...+70 °C |
Luftfeuchtigkeit: | max. 85% rF / keine Betauung |
Schutzart: | IP20 |
Klimaklasse: | 3K3 EN 60721-3 |
EMV: | EN 61000-6-4, EN 61000-6-2, EN 61000-6-7, EN 61800-3, EN 62061, EN 61326-3 |
Abmessungen: | 100 x 115 x 90 mm |
Gewicht: | 500 g |
