TLB Digitale Auswerteelektronik

Digitale Auswerteelektronik mit Analogausgangssignal


Allgemeine Informationen

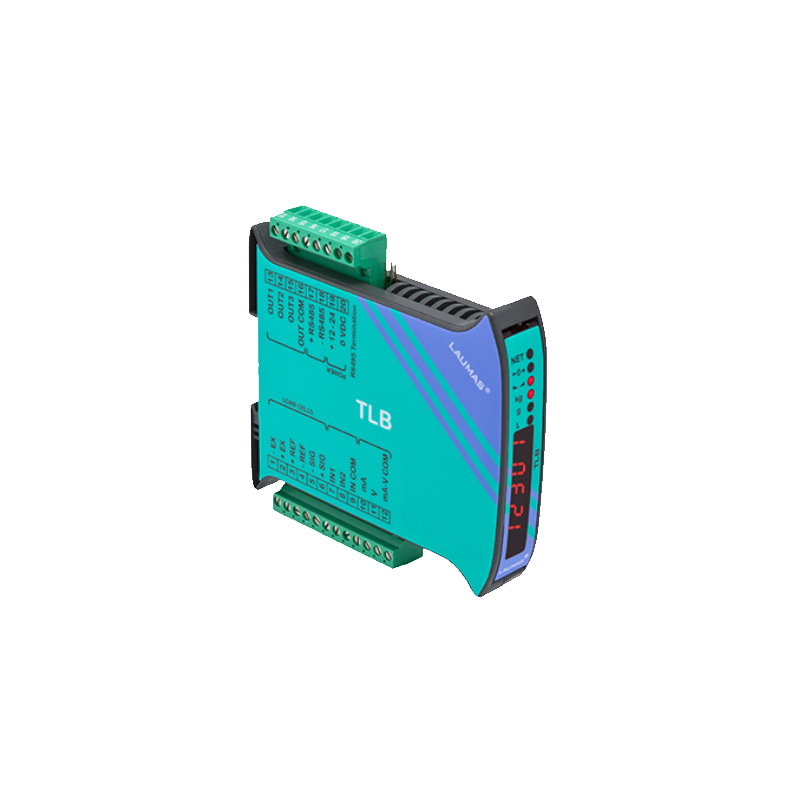

Digitale Auswerteelektronik und Anzeige für die DIN-Schienenmontage. Das kompakte, platzsparende Gerät kann direkt an die Hutschiene montiert werden.

  • 6-stelliges semi-alphanumerisches Display (8 mm hoch), LED mit 7 Segmenten
  • Vier Bedientasten
  • Abmessungen: 25 x 115 x 120 mm

Das Gerät ist mit einem seriellen RS-485-Ausgang und einem Analogausgang ausgestattet:

  • RS485 zum Anschließen von:
    - PC/SPS bis zu 32 Geräte (max. 99 mit Line-Repeater) über das ASCII-Protokoll von Laumas (kompatibel mit W60000) oder über das ModBus-RTU-Protokoll
    - Anzeige
  • Optoisolierter Analogausgang 16 bit: 0 ... 20 mA, 4 ... 20 mA (max. 300 Ohm), 0 ... 10 V, 0 ... 5 V, ±10 V; ± 5 V ( min 10 kOhm)

Theoretische Kalibrierung über Bedientasten.

Die Auswerteelektronik ist zugelassen nach OIML R61 (Automatische gravimetrische Füllmaschinen) gemäß WELMEC-Leitfaden 8.8:2011 (MID).

Zulassungsfähig gemäß CE-M EN45501-2009/23/EC-OIML R76:2006

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
A/d converter 24 bit (16000000 points) 4.8 kHz
Digital filter / conversion rate 0.012 - 7 s / 5 - 300 Hz
Divisions, max ±999999
Linearity <0.01% FS
Linearity of analog output <0.01% FS
Load cell sensitivity, max. ±7 mV/V
Logic inputs 2x - optoisolated 5 - 24 VDC PNP
Logic relay outputs 3x - max. 115 VAC / 150 mA
Number of load cells (parallel and supply) max. 8 (350 Ω); 5 VDC / 120 mA
Power supply and consumption: 12 - 24 VDC ±10 %; 5 W
Rs485 port - baud rate 2400, 4800, 9600, 19200, 38400, 115200
