Anschlussblöcke mit Multifunktionseingängen / Datenlogger GL860

Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen.


Allgemeine Informationen

Analoge Multifunktionseingänge

Der GL860 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.

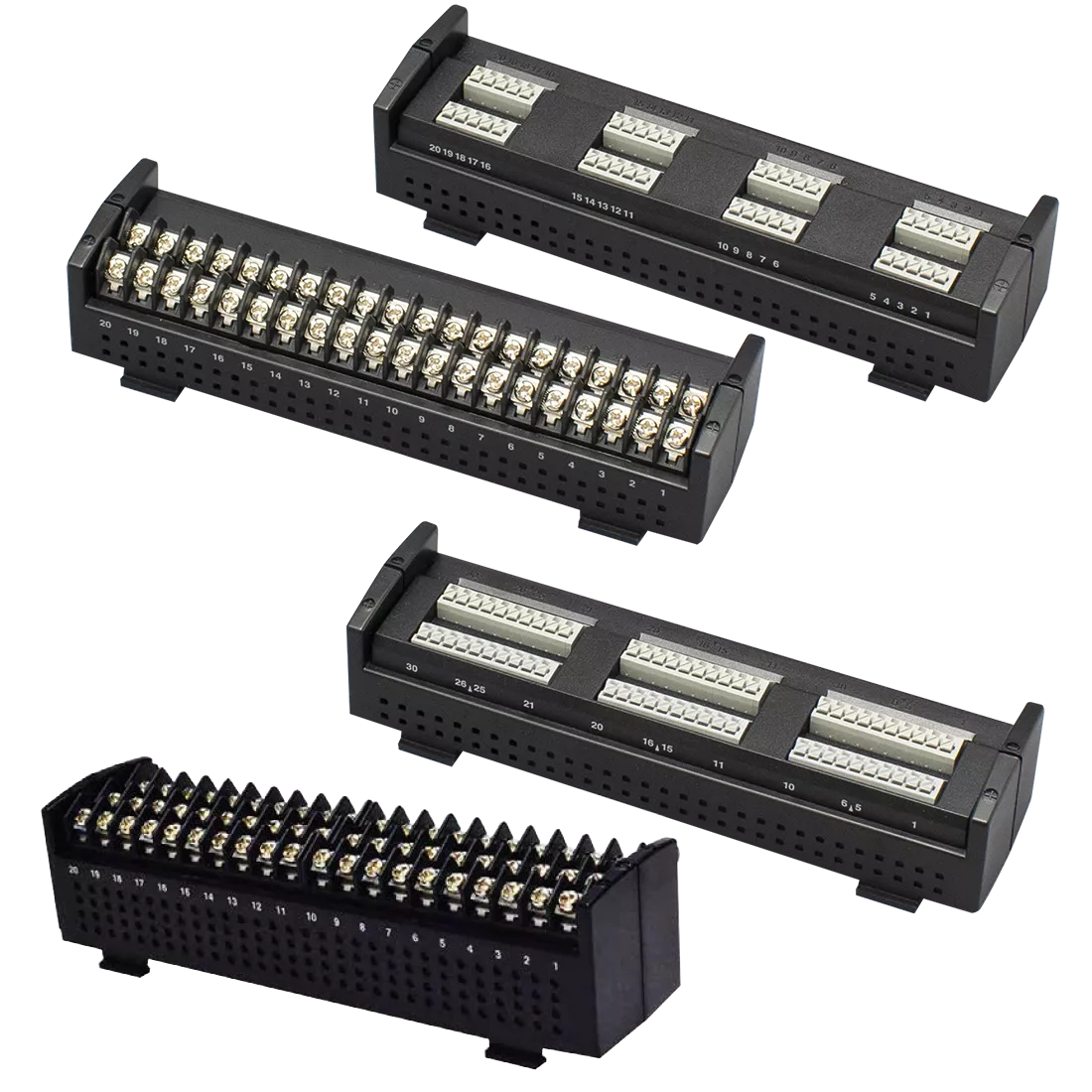

Anschlussblöcken mit Multifunktionseingängen:

  1. B-563
    Eingangsklemmblock, 20 Kanäle
  2. B-563SL
    Schraubenloser Eingangsklemmblock, 20 Kanäle
  3. B-563SL-30
    Schraubenloser Eingangsklemmblock, 30 Kanäle
  4. B-565
    Eingangsklemmblock mit erhöhter Spannungsfestigkeit CAT II 300V, 20 Kanäle

Spezifikationen 1-3:

< Zwischen +/- Klemmen (A) >
- Maximale Eingangsspannung: 60Vp-p (Bereich von 20mV bis 2V) / 110Vp-p (Bereich von 5V bis 100V)

< Zwischen +/- Klemmen (B) >
- Maximale Eingangsspannung: 60Vp-p
- Spannungsfestigkeit: 350 Vp-p für 1 Minute

< Zwischen Kanal und GND (C) >
- Maximale Eingangsspannung: 60Vp-p
- Spannungsfestigkeit: 350 Vp-p für 1 Minute

Spezifikationen 4:

< Zwischen +/- Klemmen (A) >
 - Maximale Eingangsspannung: 60Vp-p (Bereich von 20mV bis 2V) / 110Vp-p (Bereich von 5V bis 100V)

< Zwischen +/- Klemmen (B) >

- Maximale Eingangsspannung: 600Vp-p
- Spannungsfestigkeit: 600Vp-p

< Zwischen Kanal und GND (C) >

- Maximale Eingangsspannung: 300Vp-p
- Spannungsfestigkeit: 2300VACrms für 1 Minute
