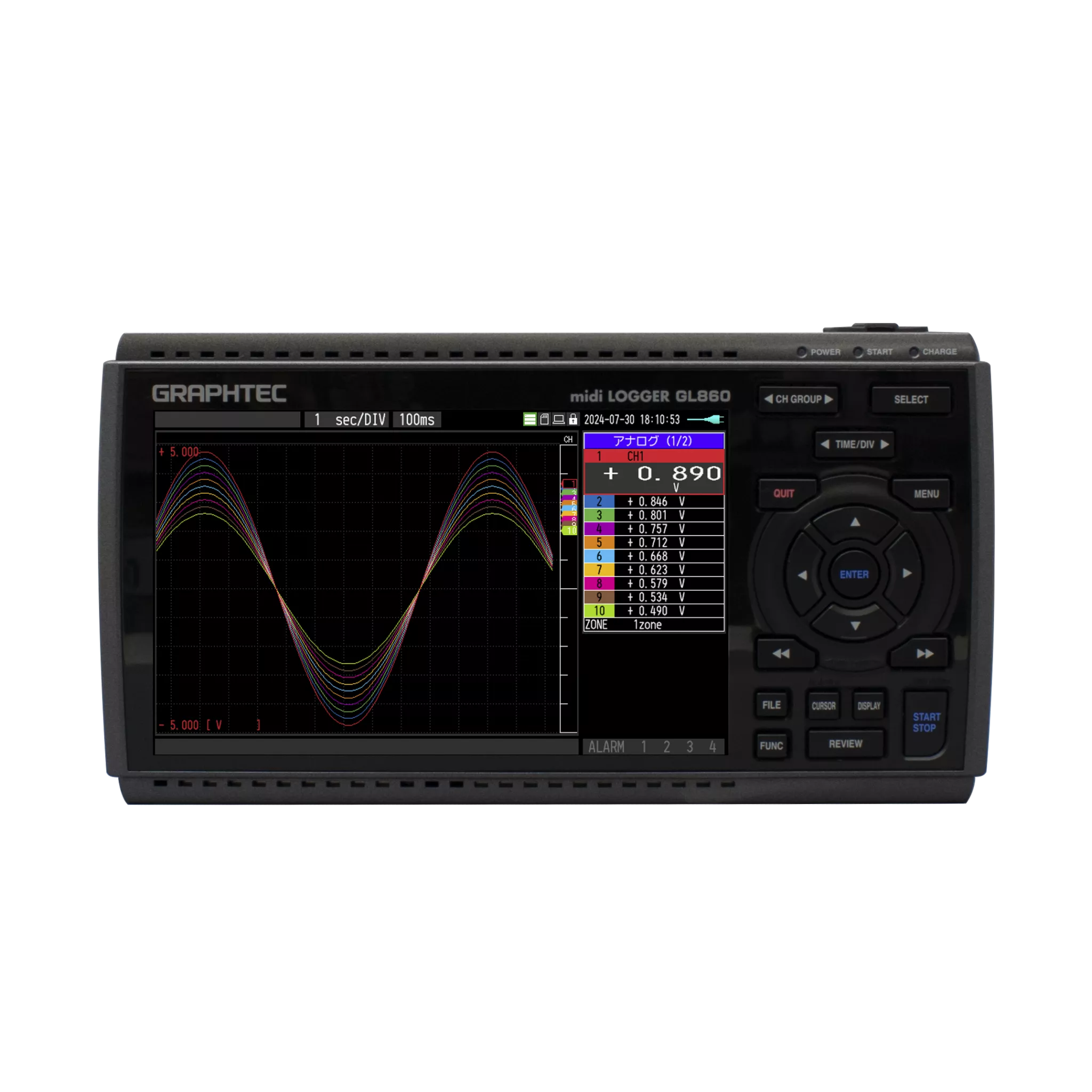

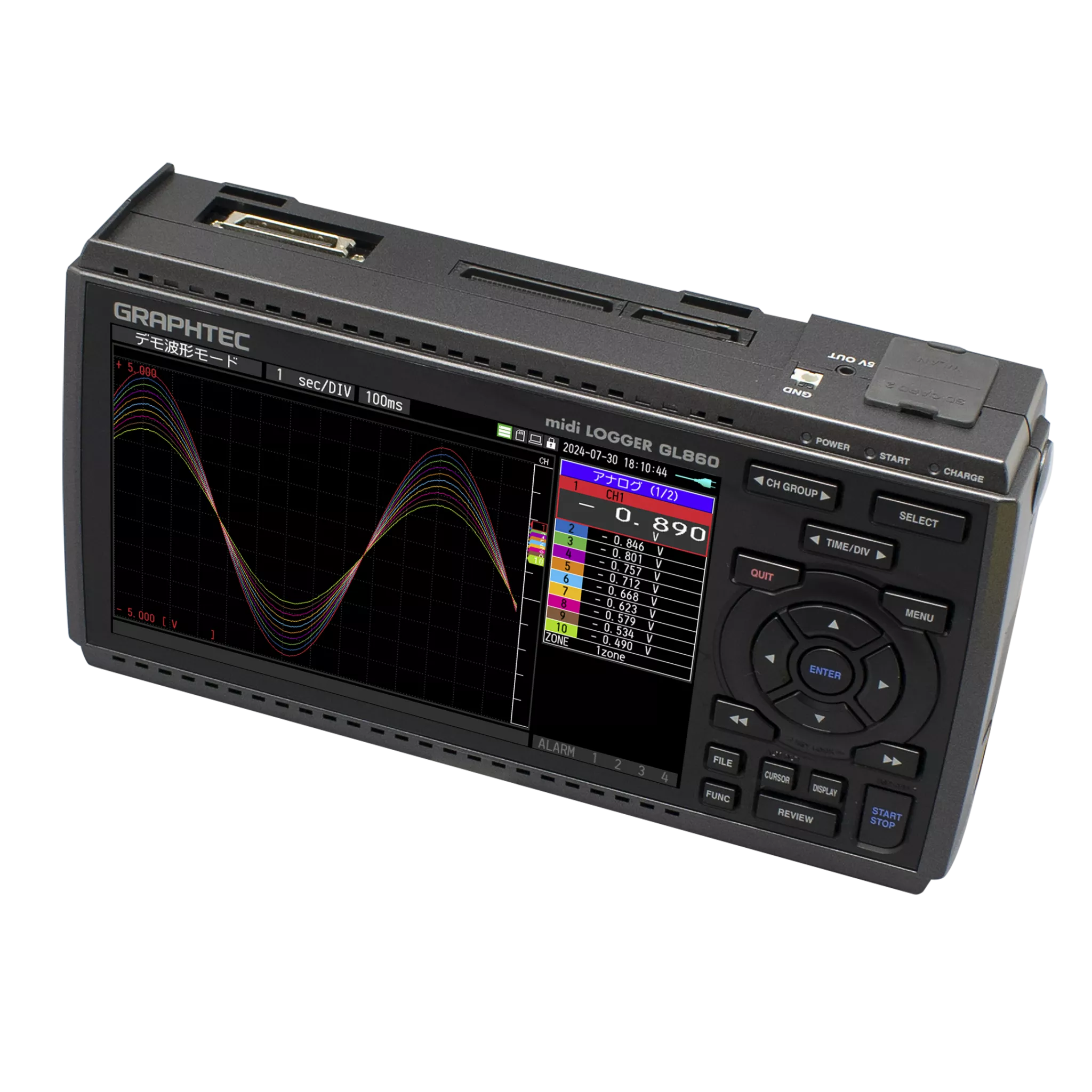

GL860 Datenlogger

Datenlogger mit optional vier verschiedenen Anschlussblöcken mit bis zu 200 Messkanälen


Eigenschaften

  • Speicherschleifenfunktion
  • Kopierfunktion für Kanäle
  • Berechnungsfunktion zwischen zwei Kanälen
  • Modbus-Kommunikation

Allgemeine Informationen

Datenlogger mit 20 oder 30 analogen Messkanälen für Spannung (von 20 mV bis 100 V), Temperatur (Thermoelemente, PT100, PT1000), Luftfeuchte (z.B. B-530) und die Option mit höherer Messgenauigkeit und maximaler Spannungsfestigkeit der Eingangskanäle CAT II 300V

Neue Funktionen

  • Schnellere Abtastrate
  • Speicherschleifenfunktion
  • Kopierfunktion für Kanäle
  • Alarmverlauf
  • Berechnungsfunktion zwischen zwei Kanälen
  • Modbus-Kommunikation

Analoge Multifunktionseingänge

Der GL860 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.

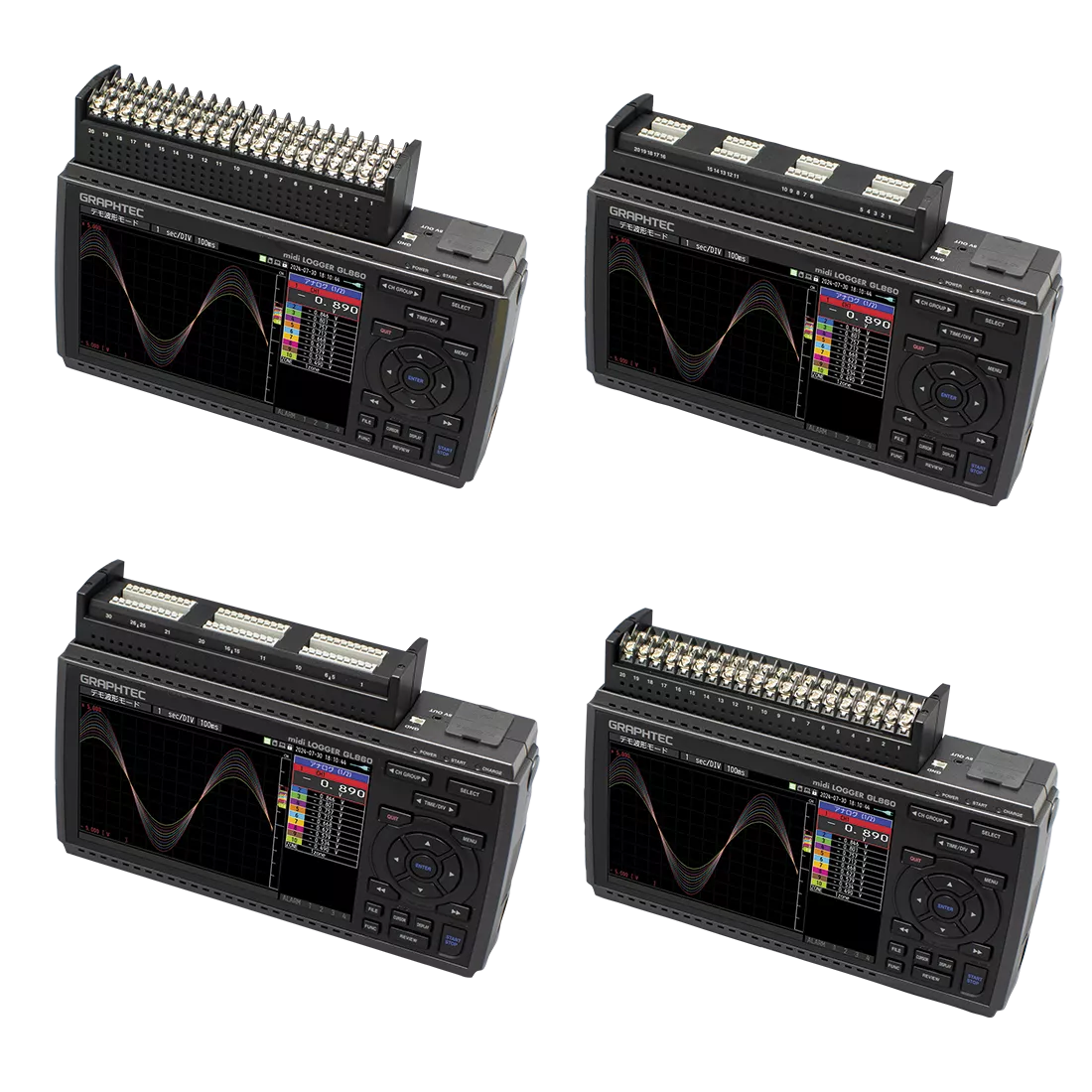

Anschlussblöcke mit Multifunktionseingängen

  1. B-563: Eingangsklemmblock, 20 Kanäle
  2. B-563SL: Schraubenloser Eingangsklemmblock, 20 Kanäle
  3. B-563SL-30: Schraubenloser Eingangsklemmblock, 30 Kanäle
  4. B-565: Eingangsklemmblock mit erhöhter Spannungsfestigkeit CAT II 300V, 20 Kanäle

4 Kanäle für Logik-/Impulseingang

Es stehen 4 Kanäle für Logik- und Impulseingangssignale zur Verfügung. Der Impulsmodus können für Geschwindigkeit und Durchfluss folgende Werte gemessen werden: Zähler, Impulse/Abtastrate und Umdrehungen pro Minute. Messbereich von 20 mV bis 100 V.

  • Temperatur: Thermoelemente: K, J, E, T, R, S, B, N, C, W
  • Widerstandsthermometer: Pt100, JPt100, Pt1000 (nur mit B-565)
  • Luftfeuchte: 0 … 100 % rF (nur mit Sensor B-530)
  • Impuls: 4 Kanäle (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
  • Logik: 4 Kanäle

Kanalerweiterung auf 200 Kanäle

Die Standardausführung besitzt 20 oder 30 analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von optionalen Erweiterungsmodulen (B-566) und Eingangsklemmenblöcken (B-563, B-563SL, B-563SL-30 oder B-565) auf maximal 200 Kanäle erhöht werden.

Eigenschaften

  • Messbereiche: Spannung, Temperatur, Luftfeuchte
  • Messkanäle: bis zu 200
  • Auflösung: 16 bit
  • Abtastintervall: je Kanal 5ms bis 1h (kanalzahlabhängig)
  • Schnittstelle: Ethernet, USB, W-LAN
  • Betrieb: autark, PC-basiert, FTP, http

Lieferumfang

  • 18 Monate Garantie (ab Rechnungsdatum)
  • Kalibrierzertifikat
  • Netzteil
  • Menüführung
  • Kurzanleitung
  • USB-Kabel
  • Displayschutzfolie
  • Schraubendreher

Option W-LAN

Die WLAN-Option ermöglicht eine drahtlose Kommunikation mit anderen Geräten. Wird der GL860 als Station konfiguriert, können PC und mobile Endgeräte direkt über WLAN mit dem Datenlogger kommunizieren.

Kombination von GL100-WL und GL860

Der Datenlogger GL100-WL kann über WLAN mit den Datenloggern der Serie GL860 verbunden werden. Durch die verschiedenen Messsensoren des GL100-WL wird die Bandbreite der möglichen Messungen erweitert. Der Messwert erscheint dann in einer Datei zusammen mit den Messwerten des GL860. Der GL860 holt die Informationen direkt vom GL100-WL.

Kommunikation mit PC oder mobilen Endgeräten

Der Datenlogger GL860 kann über einen WLAN-Zugangspunkt an ein LAN-Netz (Local Area Network) angeschlossen werden. Die Auswertung der Messdaten ist über den PC oder mobile Endgeräte mit Hilfe der Anwendungssoftware möglich. Auch die Konfigurierung des Geräts kann über das Netzwerk erfolgen.

Varianten (in Kits):

GL860-EU-563 mit 20 analogen Messkanälen für Spannung (von 20mV bis 100 V), Temperatur (Thermoelemente) und Luftfeuchte (z.B. B-530).

GL860-EU-563SL mit 20 analogen Messkanälen, mit schraubenloser Klemmbefestigung für Spannung (von 20mV bis 100 V), Temperatur (Thermoelemente) und Luftfeuchte (z.B. B-530).

GL860-EU-563SL-30 mit 30 analogen Messkanälen, mit schraubenloser Klemmbefestigung für Spannung (von 20mV bis 100 V), Temperatur (Thermoelemente) und Luftfeuchte (z.B. B-530).

GL860-EU-565 mit 20 analogen Messkanälen, mit schraubenloser Klemmbefestigung für Spannung (von 20mV bis 100 V), Temperatur (Thermoelemente, PT100, PT1000) und Luftfeuchte (z.B. B-530). Höhere Messgenauigkeit und Spannungsfestigkeit in den Eingangskanälen CAT II 300V.
