Allgemeine Informationen

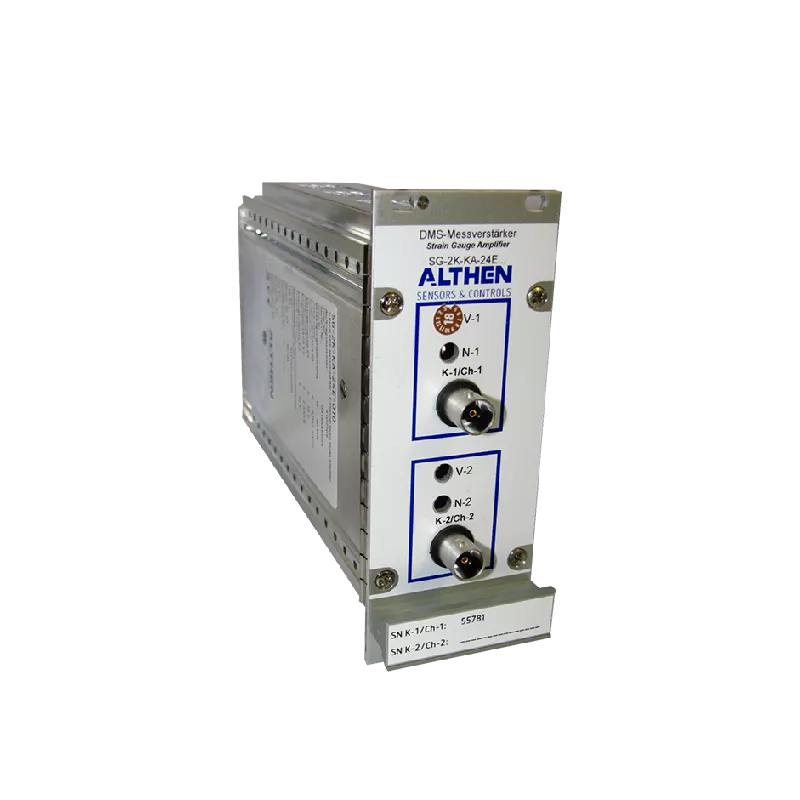

Der beschriebene 1- bzw. 2-Kanal-DMS-Messverstärker im 19-Teileinschub ermöglicht die Speisung und Signalverstärkung von einem bzw. zwei DMS-Messwertaufnehmern. Es können beliebige DMS-Messwertaufnehmer mit DMS-Vollbrücken größer als 300 Ohm angeschlossen werden. Die Beschaltung kann in 4-Leitertechnik oder bei Verwendung eines langen Anschlusskabels bzw. variabler Anschlusskabellänge in 6-Leitertechnik erfolgen. Pro Kanal steht ein Norm-Analogausgangssignal von 0 10 V bzw. ±10 V zur weiteren Auswertung zur Verfügung. In der Ausführung DA steht zusätzlich zum Analogausgang eine 3½-stellige Digitalanzeige zur Messwertdarstellung zur Verfügung.
Die Grob-Verstärkung des DMS-Messverstärkers kann durch einen internen Präzisions-Festwiderstand angepasst werden.
Die Potentiometer Nx (Nullpunkt) und Vx (Verstärkung/Endwert) auf der Gerätefrontplatte ermöglichen eine Korrektur der Kalibrierung für die einzelnen Kanäle.
Mit Hilfe eines internen DIP-Schalters kann eine Veränderung des Regelbereichs des Potentiometers Nx (Nullpunkt) erreicht werden.
Zusätzlich kann, um eine eventuelle große Verschiebung des Nullpunktregelbereiches zu erreichen, eine Grundlast/Tara mit einem Festwiderstand elektrisch unterdrückt werden.
