SG-2K-KS 2-Kanal-DMS-Messverstärker

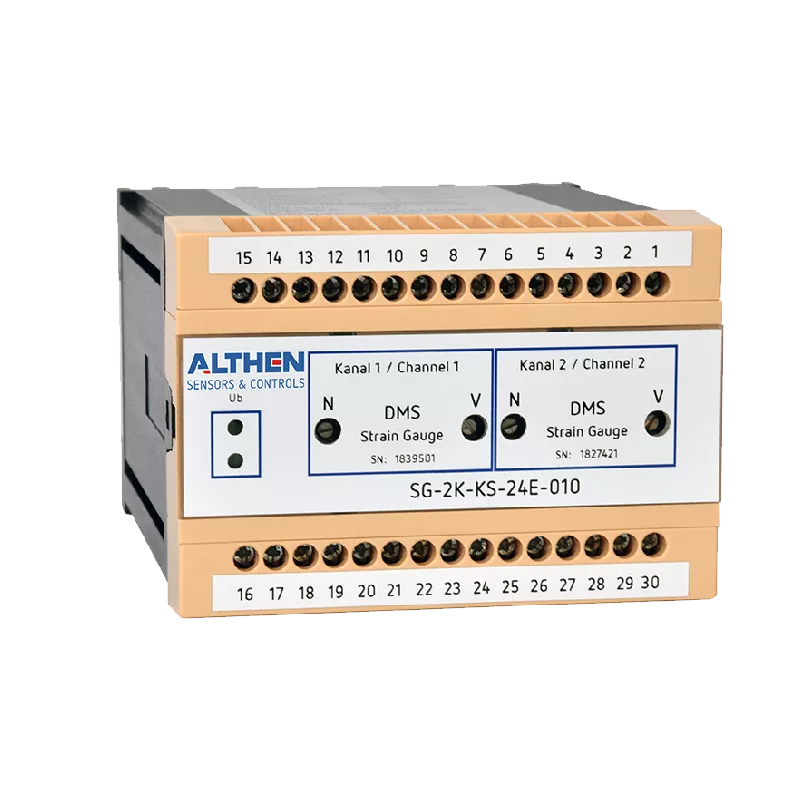

2-Kanal-DMS-Messverstärker im Kunststoffgehäuse für DIN-Schienenmontage


Allgemeine Informationen

Der beschriebene 2-Kanal-DMS-Messverstärker im Kunststoffgehäuse für DIN-Schienenmontage (IP20) ermöglicht die Speisung und Signalverstärkung von zwei DMS-Messwertaufnehmern. Es können beliebige DMS-Messwertaufnehmer mit DMS-Vollbrücken größer 300 Ohm angeschlossen werden. Die Beschaltung kann in 4-Leitertechnik oder, bei Verwendung eines langen Anschlusskabels bzw. variabler Anschlusskabellänge, in 6-Leitertechnik erfolgen. Zur weiteren Auswertung stehen je nach Ausführung Norm-Analogausgangssignale zur Verfügung.

Die Grob-Verstärkung des DMS-Messverstärkers kann durch einen internen Präzisions-Festwiderstand angepasst werden.

Die Potentiometer Nx (Nullpunkt) und Vx (Verstärkung/Endwert) auf der Gerätefrontplatte ermöglichen eine Korrektur der Kalibrierung für die einzelnen Kanäle.

Zusätzlich kann, um eine eventuelle große Verschiebung des Nullpunktregelbereiches zu erreichen, eine Grundlast/Tara mit einem Festwiderstand elektrisch unterdrückt werden.

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Analogue output 0 - 10 V / ±10 V , max. 1 mA (short-period short-circuit proof) 4 - 20 mA, max. 500 Ω
Dimension (b x h x d) 100 x 73.2 x 118.2 mm
Electrical connection Screw terminals
Enclosure Plastic enclosure for top hat rail mounting (IP20)
Input resistance >3 MΩ
Isolating proof voltage input to output 200 V, higher isolated proof voltage on request
Limit frequency (-3 db) 1 kHz, optionally up to 30 kHz
Max. input sensitivity 100 mV/V at ±5 VDC excitation supply
Non-linearity ±0.05 % FSO
Number of measuring channels 2 (full bridge resistance >300 Ω)
Power consumption max. 5 W
Strain gauge excitation supply ±2.5 VDC / ±5 VDC
Supply voltage 10 - 18 VDC, 18 - 30 VDC, electronics protected against reversal voltage
Temperature, operating 0 to +50 °C
Temperature, storage -20 to +60 °C
Weight 450 g
