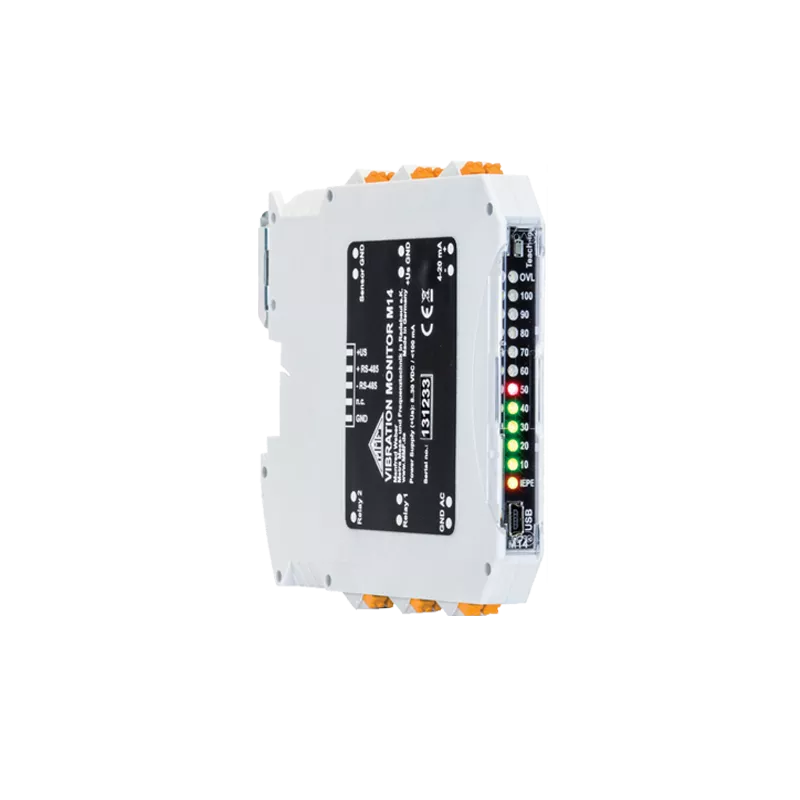

VIB-M14 Verstärker für die universale Schwingungsüberwachung
Für Schwingungsüberwachung im Zeit- oder Frequenzbereich.
Eigenschaften
- Einstellung und Messung über RS-485-Bus auf der Rückseite und USB-Schnittstelle auf der Frontseite
- Überwachung von Schwingbeschleunigung oder -geschwindigkeit
- Echter Effektivwert und echter Spitzenwert
- Programmierbare Hoch- und Tiefpassfrequenzen
- 500-Linien-FFT mit 10 frei wählbaren Alarmbändern zur frequenz-selektiven Überwachung
- 2 Relaisausgänge mit einstellbarer Ansprechschwelle und Verzögerungszeit für Warnung und Alarm
Allgemeine Informationen
- Schwingungsüberwachung im Zeit- oder Frequenzbereich
- Überwachung der Schwinggeschwindigkeit an rotie-renden Maschinen nach DIN/ISO 20816-1 (vormals DIN/ISO 10816-1) und Hubkolbenmaschinen nach DIN/ISO 10816-6 (VDI 2063)
- Überwachung von Lagerschwingungen durch Frequenzanalyse
- Fernwartung über RS-485-Anbindung an SPS
- Visualisierung des Maschinenzustands über digitale Netze
- Gefahrenabschaltung oder Alarmierung bei erhöhten Schwing-pegeln, z.B. an Pumpen, Kompressoren, Zentrifugen, Ventilatoren und Rührwerken
- Qualitätskontrolle in der Produktion
Eigenschaften
- Sehr flexibel
- Einstellung und Messung über RS-485-Bus auf der Rückseite und USB-Schnittstelle auf der Frontseite
- Überwachung von Schwingbeschleunigung oder -geschwindigkeit
- Echter Effektivwert und echter Spitzenwert
- Programmierbare Hoch- und Tiefpassfrequenzen
- 500-Linien-FFT mit 10 frei wählbaren Alarmbändern zur frequenz-selektiven Überwachung
- 2 Relaisausgänge mit einstellbarer Ansprechschwelle und Verzögerungszeit für Warnung und Alarm
- Teach-in-Funktion stellt auf Knopfdruck automatisch die Warn- und Alarmgrenzwerte nach den gemessenen Amplituden bzw. Spektren ein
- Isolierter Stromschleifenausgang (4 .. 20 mA) für Ef-fektiv- oder Spitzenwert
- AC-Signalausgang für Analysatoren, Oszilloskope oder Recorder
- LED-Balkenanzeige für Schwingsignal und Alarmschwelle
- Zeitsparende Schnappmontage auf 35 mm-DIN-Hutschiene mit Kontaktierung von Versorgungsspannung und RS-485
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Frequenzbereiche | 5 .. 1400 Hz; 50 .. 11 000 Hz |
| Verstärkung | 1 / 10 / 100 und Autoranging; programmierbar |
| Eingang | Spannungseingang, RI > 1 MΩ, AC-gekoppelt, IEPE-kompatibel |
| Linienzahl | 500 |
| Sensorspeisung | 3,5 .. 4,5 mA Konstantstromquelle; US > 24 V; zuschaltbar über Schnittstellenbefehl |
| Anschließbare sensoren | IEPE-kompatibel(1); Empfindlichkeit: 0,8 .. 12 mV/ms² (8 .. 120 mV/g) programmierbar |
| Schwingbeschleunigung (hochpässe; tiefpässe) | 0,3 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 Hz; 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 11,5 kHz (-3 dB) |
