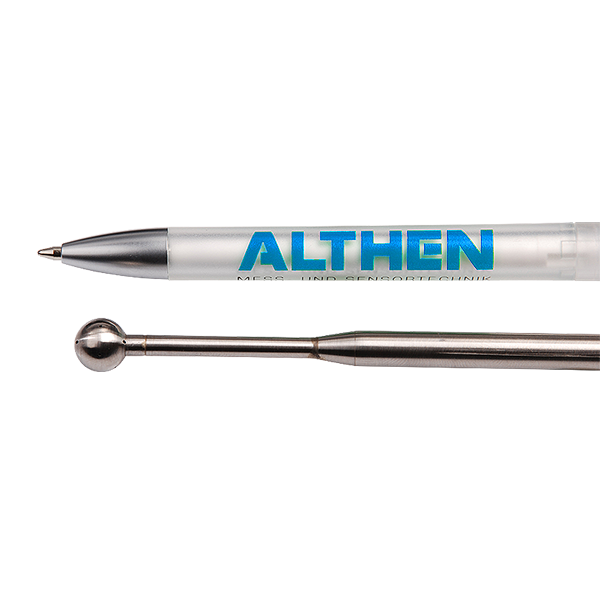

Omniprobe-Staudrucksonden

---

Eigenschaften

• Kugelkopfsonde
• Einfallswinkel von ±150° von der Spitze der Sonde aus
• Ideal für Anwendungen mit hoher Rechtwinkligkeit
• Zwölf Ports in einer sphärischen Spitze
• Ideal für Anwendungen mit geringem Platz

---

Allgemeine Informationen

Diese patentierten Sonden wurden für Anwendungen entwickelt, bei denen ein sehr großer Bereich von Anströmwinkel abgedeckt werden muss. Wie der Name bereits andeutet, kann mit diesen Sonden eine nahezu omnidirektionale Strömungsmessung vorgenommen werden.

Herkömmliche 5- und 7-Loch-Sonden sind auf Strömungseinfallswinkel von 70° oder darunter beschränkt. Für Messanwendungen mit höherer Winkeligkeit, unbekannter Winkeligkeit oder umgekehrter Strömung würde die Omniprobe entwickelt. Die Omniprobe ist in der Lage, Strömungsvektoren mit einem Einfallswinkel von ±150° von der Spitze der Sonde aus zu messen und ist ideal für Messungen mit hoher Rechtwinkligkeit. Die Kugelkopfsonde ist in erster Linie für Nachlaufmessungen in Subsonic-Mach-Bereichen bis Mach 0,5 ausgelegt.



Eigenschaften

Im Gegensatz zu konventionellen Sondendesigns mit fünf oder sieben Drucköffnungen in einer konischen Spitze haben die Omniprobe-Staudrucksonden zwölf Ports in einer sphärischen Spitze, was erheblich größere Anströmwinkel abdeckt als bei unseren anderen Sonden. Obwohl der Sondenschaft die Ergebnisse beeinflusst, so dass diese nicht perfekt richtungsunabhängig sind, können Omniprobe-Staudrucksonden exakte Messungen einer Strömung in einem von der Spitze ausgehenden 160°-Kegelbereich vornehmen. Kurz gesagt, ungenaue Ergebnisse erhält man nur, wenn die Strömung von der Sondenbasis ausgeht und entlang des Schaftes verläuft.

Anwendungsgebiete

Diese Sonden sind ideal geeignet für Anwendungen, bei denen die vorherrschende Strömungsrichtung nicht im Voraus bekannt ist, oder in Fällen, wo dem Anwender wenig Platz zur Verfügung steht, so dass eine Standard-Sonde nicht optimal ausgerichtet werden kann. Unschätzbar sind die Omniprobe-Staudrucksonden auch in Anwendungsfällen, bei denen während der Messung eine komplette Umkehrung der Strömungsrichtung auftritt.
