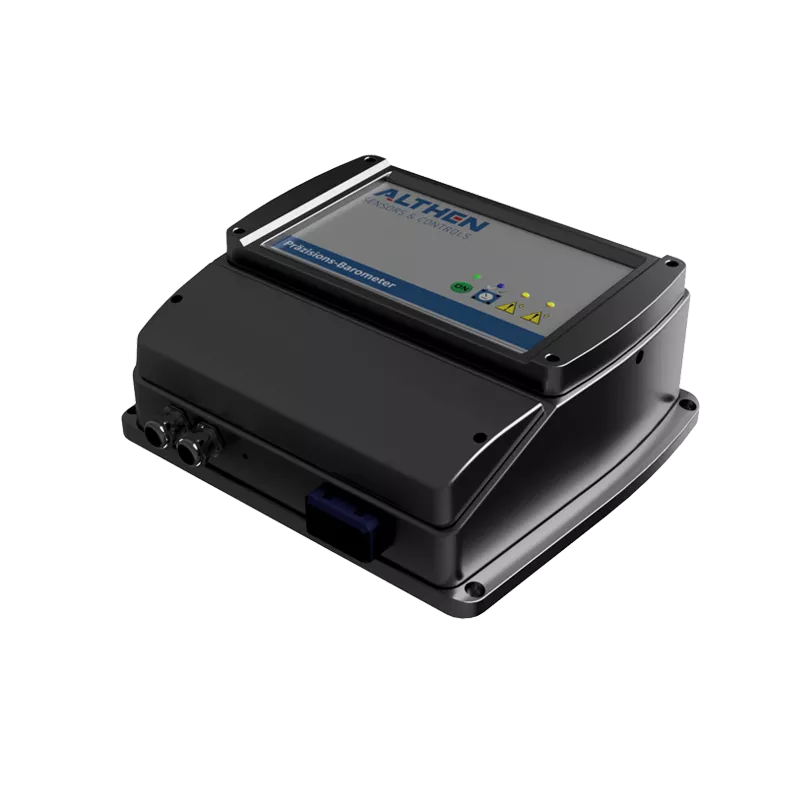

PMDA Präzisionsbarometer
Messsytem zur Erfassung, Darstellung, Überwachung sowie Auswertung des barometrischen Umgebungsdrucks
Eigenschaften
- Anzeige und Analogumsetzer für Drucksensor-Messwerte im Alu-Wandgehäuse
- RS232 oder USB-Datenschnittstelle, Messwert ASCII kodiert, kontinuierlicher Ausgabe
- Ideal für Präzisionsdruckaufnehmer vom Typ FP5000
- 2 vom Nutzer programmierbare Grenzwertschaltpunkte
- Versorgungsspannung: 22..26 Volt DC (ca. 10 Watt)
- Spezifische Anpassung für Ihre Messaufgabe
Allgemeine Informationen
Das PMDA ist ein Messsytem zur Erfassung, Darstellung, Überwachung sowie Auswertung des barometrischen Umgebungsdrucks in der Facility. Hierzu zählen beispielsweise Reinräume oder Über -/ Unterdruckkammern. Die kontinuierliche Überwachung des Umgebungsdrucks hilft Produktqualität zu sichern, normgerecht zu dokumentieren und Waren/Materialien richtig zu lagern.
Das System ist in verschiedenen Ausführungen erhältlich. Der Drucksensormesswert wird auf einer Anzeige dargestellt und parallel in ein analoges Spannungssignal von 0 bis 10 V umgesetzt , welches zur weiteren Auswertung zur Verfügung steht. Optional wird der Messwert ASCII kodiert, kontinuierlich über eine RS232/USB-Datenschnittstelle gesendet.
Das Messsystem ist vorbereitet für den Einbau eines Präzisionsdruckaufnehmers vom Typ FP5000 oder auch PARO-6000-16B (nicht im Lieferumfang enthalten). Bei gleichzeitiger Bestellung des Messsystems und des Präzisionsdruckaufnehmers erfolgt vor Werksauslieferung der Einbau des Sensors in das Gehäuse.
Anwendungsgebiete
- Gebäude- und Raumüberwachung
- Reinräume
- Überdruckkammer
- Unterdruckkammer
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
Spezifikationen | Wert |
---|---|
Genauigkeit | ± 0,8 mBar | ± 0,3 mBar | ± 0,08 mBar |
Analog-digitalwandler | 24 bit Auflösung |
Digital-analogwandler | 16 bit Auflösung |
Maße (bxhxt) | 330 x 290 x 120 mm |
Anzeige | Farbiges, kapazitives HMI-Touchdisplay 3.2" [auf Frontplatte oder im Anschlusskasten] | farbiges, kapazitives oder resistives HMI-Touchdisplay 7" [auf Frontplatte] |
Messbereich | 580-1080 mBar | 880-1080 mBar | 800-1100 mBar |
Optionale digitale schnittstellen | RS232, kontinuierliche Datenausgabe, ASCII kodiert | USB, kontinuierliche Datenausgabe, ASCII kodiert |
