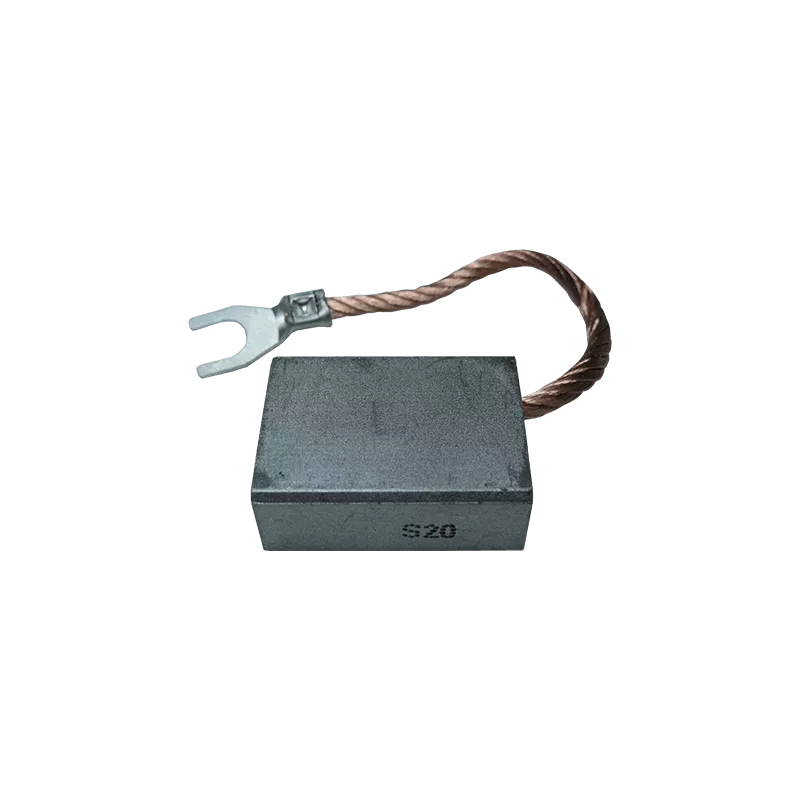

SE2400081 Erdungsbürste

---

Eigenschaften

• Bürsten für Propellerwellensysteme
• 80% Silber und 20% Graphit
• inkl. Isolierbuchse

---

Allgemeine Informationen

Der Bürstenhalter für die Überwachungsbürste ist durch eine Isolierbuchse, die mit dem Bürstenhalter geliefert wird, von der Schiffskonstruktion isoliert. Der Bürstenhalter für die Überwachungsbürste muss auf einer Ø12mm Stange montiert werden, die an die Schiffsstruktur geschweißt oder geschraubt wird. Diese Stange sowie ein 4 mm2 -Kabel müssen von der Werft geliefert werden. Der Bürstenhalter ist mit einer festen Feder ausgestattet, die den richtigen Druck auf die Überwachungsbürste ausübt.

Bitte beachten Sie die folgenden Anweisungen zur Montage des Bürstenhalters und der Bürste:

1. Setzen Sie die Überwachungsbürste in den Bürstenhalter ein und verbinden Sie den Kabelschuh mit einem der kleinen Bolzen auf der Oberseite des Bürstenhalters.

2. Schieben Sie den Bürstenhalter über den Ø12mm Stab. Vergewissern Sie sich, dass die Isolierbuchse, die mit dem Überwachungsbürstenhalter geliefert wird, an ihrem Platz ist.

3. Richten Sie den Bürstenhalter so aus, dass die Bürste über die Mitte der Silbereinlage auf dem Kupferschleifring laufen kann.

4. Ziehen Sie die kleine Schraube an der Seite des Bürstenhalters fest, damit sich der Bürstenhalter nicht bewegen kann.

---
