MTMS-Mobiles System zur Überwachung des Neigungswinkels

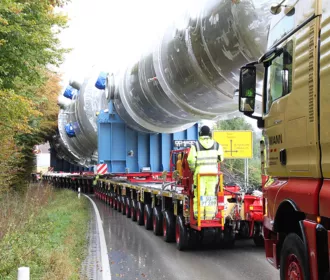

Industrielle Neigungswinkelerfassung bei Schwertransporten


Eigenschaften

  • Messeinheit im robustem Aluminium-Druckgussgehäuse
  • LED-Großanzeige (numerisch / Balken)
  • Messbereich: +/-10°
  • Auflösung: 0,1°
  • 2 programmierbare Grenzwertschaltpunkte
  • Automatische Helligkeitsregelung

Allgemeine Informationen

Das Neigungs-Überwachungssystem besteht aus einer Messeinheit mit Sensor im robusten Aluminiumgehäuse, inklusive einer Montageplatte. Die zugehörige LED-Großanzeige ist aus einer Distanz von bis zu 20m gut ablesbar. Das System ist ausgelegt für die industrielle Erfassung und Darstellung einer quasi statischen Neigungswinkeländerung eines zu überwachenden Messobjektes.


Das mobile Überwachungssystem ist in der Lage mit einem MEMS-Präzisionssensor einem Messbereich von +/-10° in Bezug zur Horizontalen zu messen, zu überwachen sowie über das abgesetzte LED-Display zu visualisieren.

Der aktuelle Messwert wird sowohl numerisch, als auch in Form einer farbig abgestuften Balkenanzeige dargestellt. Die Nulllage des Objektes kann in einem geschützten Bedienermenü abgespeichert werden.

Es können vom Anwender 2 Grenzwertschaltpunkte programmiert und über je einen potentialfreien Schaltkontakt extern beschaltet werden. Die Schaltpunkte und Schaltzustände werden auf dem LED-Display ebenfalls angezeigt. Außerdem besitzt das LED-Display eine automatische Helligkeitsregelung in Abhängigkeit vom Umgebungslicht.

Eigenschaften

  • Messeinheit im robustem Aluminium-Druckgussgehäuse
  • LED-Großanzeige (numerisch / Balken)
  • Messbereich: +/-10°
  • Auflösung: 0,1°
  • 2 programmierbare Grenzwertschaltpunkte
  • Automatische Helligkeitsregelung

Anwendungsgebiete

  • Schwerlasttransporte
  • Überwachung von Schiffskrängung (Variante des Systems)

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Max. belastbarkeit schaltkontakte 1 A/30 VDC
Messbereich +/- 10°
Leistungsaufnahme typ. 40W (max. 80 W)
Anzahl relais schaltkontakte 2 Stück (+/-SP1, +/-SP2)
Auflösung 0.1°
Versorgungsspannung 24 VDC (20 ... 28 VDC)
Temperatur (betrieb) -20 °C … +40 °C
