Die Kraft, die bei dem Absprung durch den Springer aufgebracht wird, sorgt dafür, dass der Springer in Fluglage kommt. Der Körperschwerpunkt verlagert sich nach vorn über die Ski, die Beine sind gestreckt: Jetzt liegt der Springer in der Luft.
Höher, schneller, weiter
Der perfekte Absprung gelingt bei 100 Sprüngen im Durchschnitt einmal. Das harmonische Zusammenspiel von Anfahrtsbewegung, Absprungenergie und Drehmoment bringen Weite. Jede noch so kleine Bewegung des Skispringers entscheidet dabei über Sieg oder Niederlage.
Deshalb entwickelte der ehemalige Skispringer und Spezialist für Sporttechnik Peter Riedel in enger Zusammenarbeit mit Althen ein Messsystem, um zu erfassen, welche Kräfte am Schanzentisch wirken.

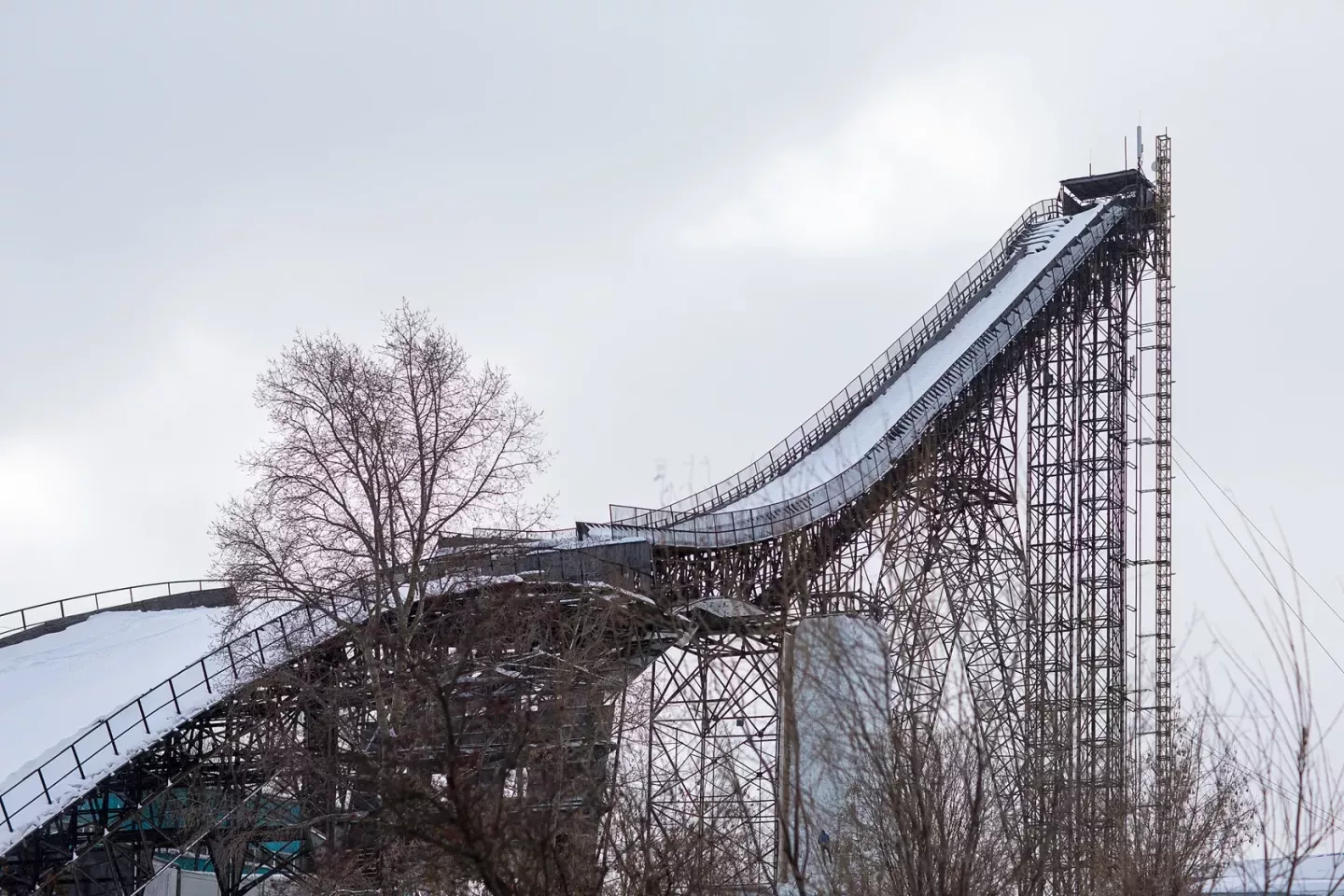

Dynamometrische Messung an Skisprungschanzen
Die Lösung von Althen: Direkt unter der Anlaufbahn sind Sensoren montiert, die den Absprung der Athleten bis ins Detail aufzeichnen. Dazu setzten wir die Plattformwägezelle AOBU als Kraftaufnehmer ein. Normalerweise kommt diese in der Industrie zum Einsatz, zum Beispiel um Füllstände zu messen.
Für die Skischanze wurden von Riedel Module entwickelt, die die gesamte Strecke zwischen Anlaufbahn und Absprungtisch aufnehmen. Die besondere Herausforderung: Die Ski der Sportler messen drei Meter. Es soll aber exakt die Stelle erfasst werden, an der sich das Bein des Sportlers gerade befindet.
Unser System ist so sensitiv, dass es diese Herausforderung meistert und trotzdem zuverlässige Ergebnisse liefert. Inzwischen wird unsere Technik weltweit auf Skisprungschanzen eingesetzt und hilft den besten Skispringern der Welt, ihre Leistung zu steigern.
AU Single-Point Kraftaufnehmer
- Messbereich: 3 bis 15 kg und 30 bis 50 kg
- Wägezelle aus Aluminiumlegierung
- Kombinierter Fehler ≤±0,02%
AF Single-Point Kraftaufnehmer
- Messbereich: 5, 15, 50kg
- Spezielle Stahlkonstruktion
- Kombinierter Fehler ≤ ±0,05%
ALL Single-Point Kraftaufnehmer
- Messbereiche: 0 - 3 bis 0 - 50 kg
- -35°C bis +65°C Betriebstemperatur
- Konstruktion aus Aluminiumlegierung
