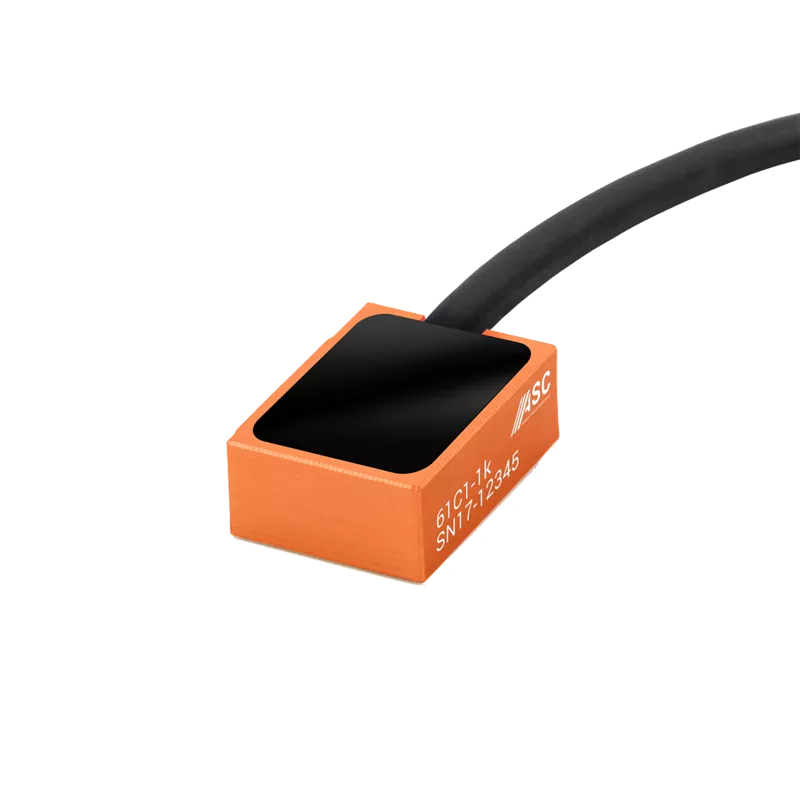

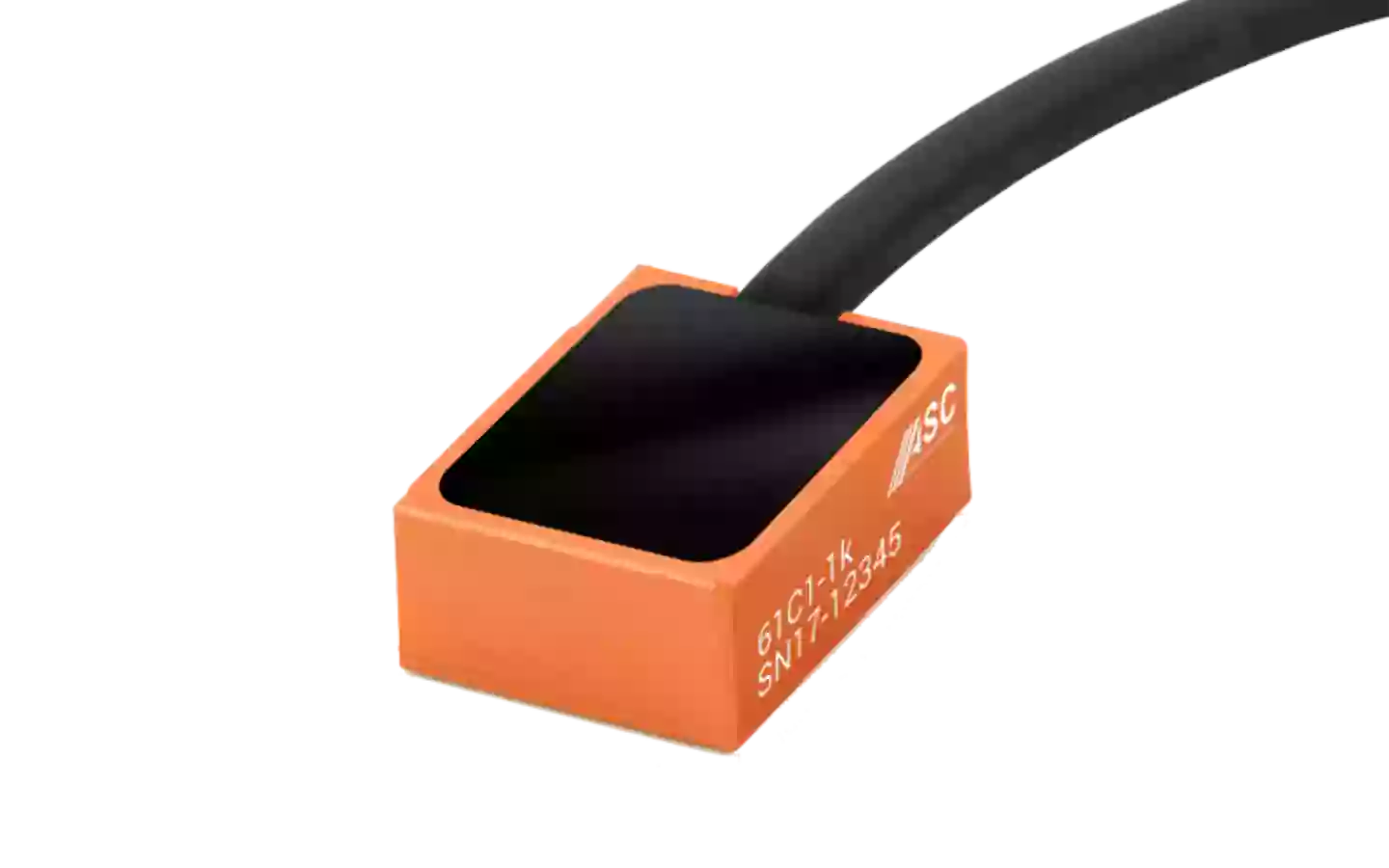

ASC 61C1 Piezoresistiver Beschleunigungssensor

Einachsiger, kleiner und kompakter Beschleunigungssensor zur Prüfung leichter Strukturen

Eigenschaften

Einachsiger Aufnehmer mit Wheatstone Brücke
Reichweite: 500g, 1000g und 2000g
Kleine Größe und geringes Gewicht
±5000g Schockfestigkeit
Gasgedämpft

Allgemeine Informationen

Die Beschleunigungssensoren basieren auf einer fortschrittlichen piezoresistiven MEMS-Technologie und können in einem niedrigen Frequenzbereich ab 0Hz eingesetzt werden. Das piezoresistive Sensorelement besteht aus monolithischen Widerständen. Diese Widerstände sind an Trägerelementen befestigt und in einer Wheatstone-Brücke elektrisch verbunden. Das elektrische Signal ändert sich proportional zur Vibration.

Das Modell ASC 61C1 ist ein einachsiger Beschleunigungssensor basierend auf piezoresistiver Technologie und werkseitig kalibriert. Der ASC 61C1 ist ein kleiner und kompakter Beschleunigungssensor. Das Gehäuse ist flach und aus harteloxiertem Aluminium gefertigt. Aufgrund seiner geringen Masse ist dieses Modell ideal für die Prüfung leichter Strukturen. Das Sensorelement verfügt über integrierte Überlastanschläge und der Siliziumchip ist daher sehr stoßfest. Der ASC 61C1 verfügt über eine ausgezeichnete Nichtlinearität über einen breiten Frequenzgang. Elektrisch ist sie als Wheatstone Bridge konfiguriert.

Der ASC 61C1 ist mit allen gängigen Sensor-ID-Modulen erhältlich. Ein sehr hochflexibles und robustes Kabel ermöglicht eine einfache Montage. Der ASC 61C1 ist standardmäßig mit 6 Metern dieses Kabels ausgestattet.

Eigenschaften ASC 61C1

Einachsig
Wheatstone Brücke
mV-Ausgang
Aluminiumgehäuse
Hergestellt in Deutschland
Reichweite: 500g, 1000g und 2000g
Kleine Größe
Geringes Gewicht
DC-Reaktion
±5000g Schockfestigkeit
Gasgedämpft
3-10Vdc Erregung

Optionen ASC 61C1

Kundenspezifische Kabellänge
Kundenspezifischer Steckverbinder
TEDS-Modul
Gerätetausch (EQX)

Anwendungsgebiete ASC 61C1

Crash-Tests im Automobilbereich
Schockprüfung

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

Asc 61c1 piezoresistive accelerometer en

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen	Wert
Amplitude non-linearity (% fso)	±1
Excitation voltage (v dc)	3 to 10
Frequency response: ±5%	2500 Hz
Operating temperature range (°c)	-20 to +80
Range (±g)	500 \| 1000 \|2000
Resonance frequency (khz)	15 \| 15 \| 26
Sensitivity (mv/g)	0.4 \| 0.15 \| 0.13
Shock limit (±g)	5000
Weight (gram, without cable)	3
