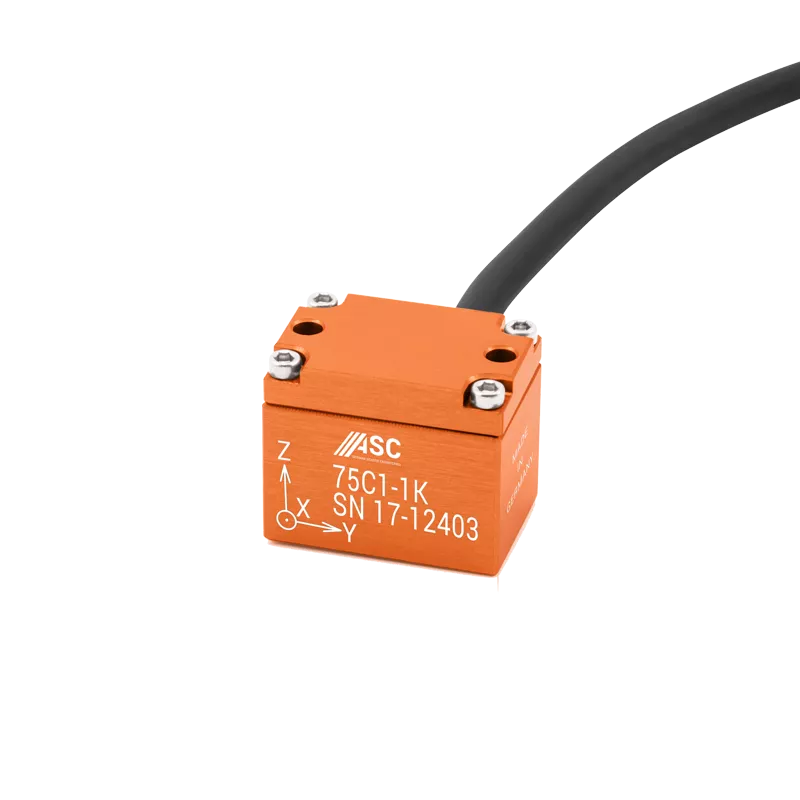

ASC 75C1 Piezoresistiver Beschleunigungssensor

Kleiner und kompakter dreiachsiger Beschleunigungssensor zur Prüfung leichter Strukturen

Allgemeine Informationen

Die Beschleunigungssensoren basieren auf einer fortschrittlichen piezoresistiven MEMS-Technologie und können in einem niedrigen Frequenzbereich ab 0Hz eingesetzt werden. Das piezoresistive Sensorelement besteht aus monolithischen Widerständen. Diese Widerstände sind an Trägerelementen befestigt und in einer Wheatstone-Brücke elektrisch verbunden. Das elektrische Signal ändert sich proportional zur Vibration.

Das Modell ASC 75C1 ist ein triaxialer Beschleunigungssensor auf Basis der piezoresistiven Technologie. Jede Achse arbeitet unabhängig voneinander als 4-Draht-System. Der ASC 75C1 ist ein kleiner und kompakter Beschleunigungssensor. Das Gehäuse ist in flacher Bauweise aus harteloxiertem Aluminium ausgeführt.

Die kompakte Würfelform erleichtert die Montage an verschiedenen Stellen. Aufgrund ihrer geringen Masse sind diese Sensormodelle ideal für die Prüfung an leichten Strukturen. Das Sensorelement der Modelle verfügt über integrierte Überlastanschläge und somit ist der Siliziumchip sehr stoßfest. Die Sensoren weisen eine ausgezeichnete Nichtlinearität über einen breiten Frequenzgang auf. Elektrisch sind sie als vollwertige Wheatstone-Brücke konfiguriert.

Die Modelle sind mit allen gängigen Sensor-ID-Modulen erhältlich. Ein sehr hochflexibles Kabel ermöglicht eine einfache Montage. Der ASC 75C1 ist standardmäßig mit 6 Metern robustem Polyurethankabel ausgestattet.

Eigenschaften ASC 75C1

Triaxial
Wheatstone Brücke
mV-Ausgang
Aluminiumgehäuse
Hergestellt in Deutschland
Reichweite: 500g, 1000g und 2000g
Kleine Größe
Geringes Gewicht
DC-Reaktion
±5000g Schockfestigkeit
Gasgedämpft

Optionen ASC 75C1

Kundenspezifische Kabellänge
Kundenspezifischer Steckverbinder
TEDS-Modul
Shunt-Widerstand
Gerätetausch (EQX)

Anwendungsgebiete ASC 75C1

Crash-Tests im Automobilbereich
Schockprüfung
