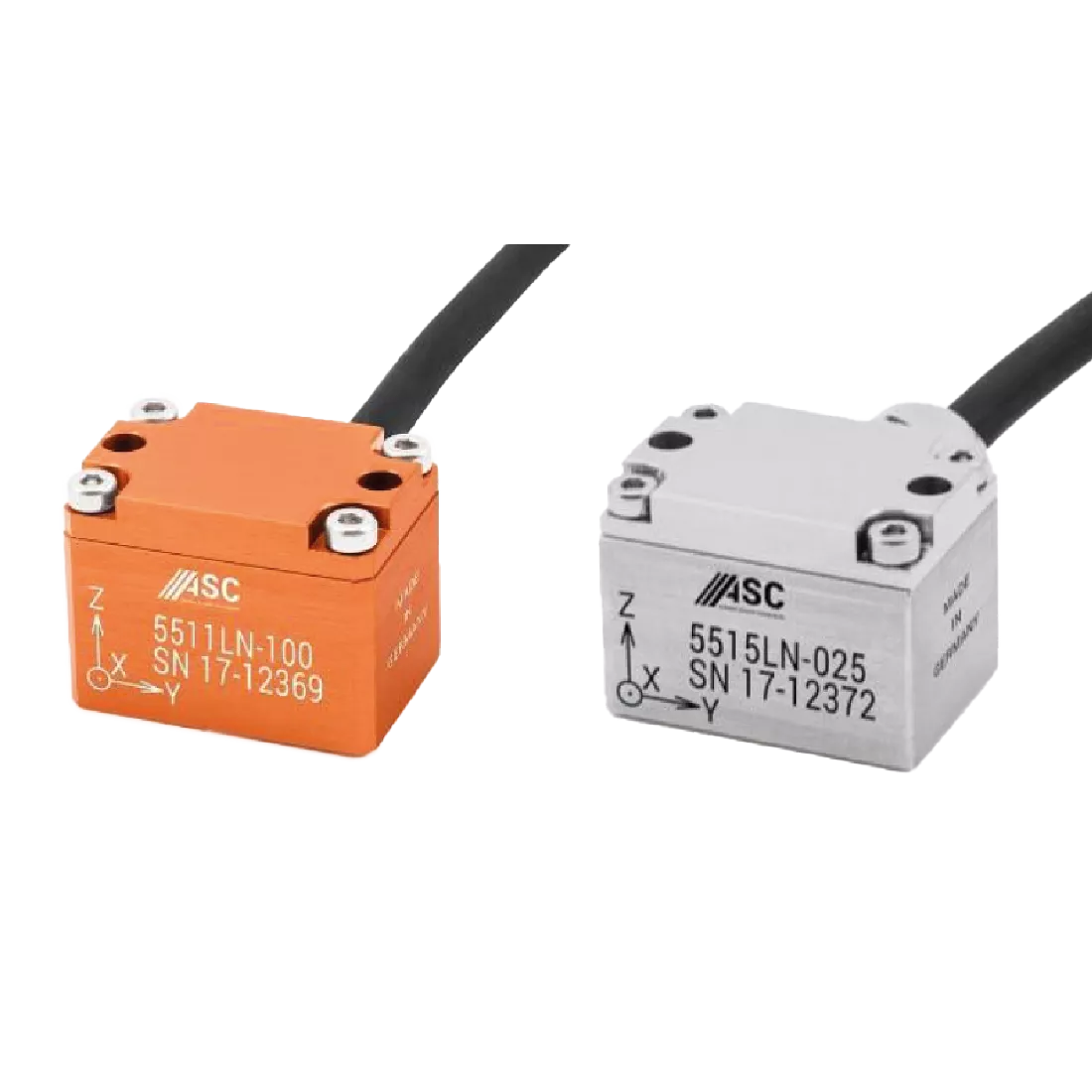

ASC 5511LN / ASC 5515LN Kapazitiver Beschleunigungssensor

Triaxialer MEMS-Beschleunigungssensor zur Verwendung in einem Niederfrequenzbereich ab 0Hz

Eigenschaften

Triaxial
Ultra rauscharm (LN)
Hoher G-Bereich
8- oder 12-Draht-System
Verstärkter Ausgang

Allgemeine Informationen

Die Beschleunigungssensoren basieren auf einer kapazitiven MEMS-Technologie und können in einem niedrigen Frequenzbereich ab 0Hz eingesetzt werden. Im Inneren des Sensorelements ist die seismische Masse mit zwei leitenden Kondensatorplatten verbunden. Wenn die seismische Masse zwischen den beiden Kondensatorplatten schwingt, ändert sich die Kapazität. Diese Kapazitätsänderung wird über einen ASIC (Application Specific Integrated Circuit) in ein analoges Signal umgewandelt.

Die Modelle ASC 5511LN und ASC 5515LN wurden für die anspruchsvollen Anforderungen verschiedener Anwendungen entwickelt. Das hochrobuste Gehäuse und die Anschlusskabel eignen sich für die rauen Einsatzbereiche in Automobil, Bahn, Militär und so weiter. Diese ASC-Beschleunigungssensoren profitieren von der hohen Stabilität der Chip-Technologie mit einem niedrigen Rauschpegel und einer niedrigen Vorspannung sowie einem ausgezeichneten Temperaturkoeffizienten des Skalenfaktors.

Die ASC 5511LN und ASC 5515LN sind über einen weiten Temperaturbereich vollständig kompensiert und werden werkseitig kalibriert. Durch den Einsatz der kapazitiven Technologie sind extrem kleine Messbereiche möglich. Der verstärkte Ausgang ist einfach mit einer Datenerfassungseinheit zu bedienen. Das Signal ist unabhängig von der Leistung zwischen 8VDC und +30VDC.
Das Gehäuse besteht aus harteloxiertem Aluminium, das für Automobil-, Industrie- und Militäranwendungen robust ist. Ein sehr hochflexibles und robustes Kabel ermöglicht eine einfache Montage. ASC 5511LN und ASC 5515LN sind standardmäßig mit einem 6 Meter langen Kabel ausgestattet.

Eigenschaften ASC 5511LN / ASC 5515LN / ASC 5515LN

Triaxial
Ultra rauscharm (LN)
Hoher G-Bereich
8- oder 12-Draht-System
Verstärkter Ausgang
Aluminiumgehäuse / Edelstahlgehäuse
Hergestellt in Deutschland
Messbereich: ±2g bis ±400g
DC-Reaktion
Hohe Stoßfestigkeit
Gasgedämpft
Ausgezeichnete Stabilität des Bias- und Skalenfaktors
Differenzmodus

Optionen ASC 5511LN / ASC 5515LN / ASC 5515LN

Kundenspezifische Kabellänge
Kundenspezifischer Steckverbinder
TEDS-Modul

Anwendungsgebiete ASC 5511LN / ASC 5515LN / ASC 5515LN

Bauwerksüberwachung und -prüfung
Dauertests
Bremsentest
Schwingungsüberwachung
Bauingenieurwesen
Modalanalyse
Fahrzeugerprobung
Qualität und Komfort der Automobilfahrt
Eisenbahntechnik
Flutter-Test

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

Asc 5511ln asc 5515ln capacitive accelerometer en

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen	Wert
Amplitude non-linearity % fso	<0.15 (typ) \| <0.5 (max)
Measurement range g	±2, ±5, ±10, ±25, ±50, ±100, ±200, ±400
Offset (bias) mv	±80, ±80, ±40, ±40, ±40, ±40, ±40, ±40
Operating temperature range °c	-20 to +100
Power supply voltage v	6 to 40
Scale factor (sensitivity) mv/g	2000, 800, 400, 160, 80, 40, 20, 10
Weight (gram, without cable)	ASC 5511LN: 22 \| ASC 5515LN: 42
