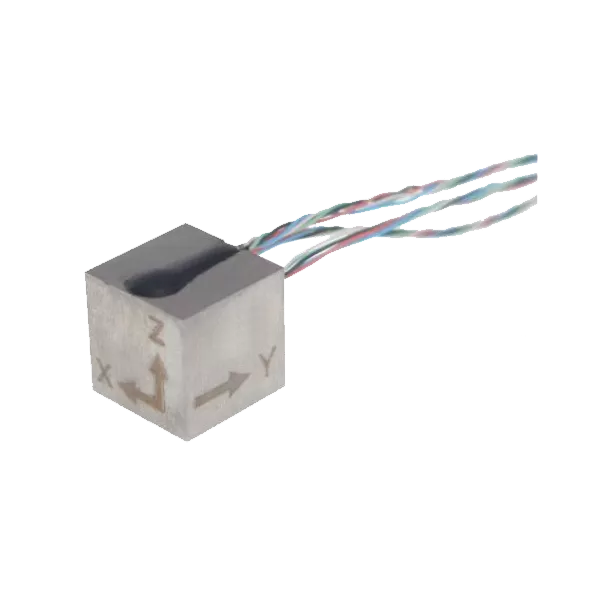

EGAXT3 triaxialer Miniaturbeschleunigungssensor
Vereinen einen Dämpfungsgrad von 0,7 (nominal) mit integrierten Überlastanschläge, die die Einheit vor Stößen bis 10.000 g schützen
About the EGAXT3 Mini Critically Damped Triaxial Accelerometer
The Model EGAXT3 miniature accelerometer combines a damping ratio of 0.7 (nominal) with built-in over-range stops that protect the unit against 10,000g shocks. This is ideal for applications which may experience rough handling or in situations where the accelerometer must survive a high initial overload in order to make a low g measurement.
The model EGAXT3 features a common piezo-resistive Wheatstone Bridge design with a mV output. The accelerometer incorporates an inline temperature compensation module which ensures accurate output over full operating temperature range
Key features EGAXT3
- Miniature Triaxial, Low Weight
- Static and Dynamic Measurement
- Frequency Response from DC to 3000 Hz
- ±1% Non-Linearity
- -40°C to +120°C Operating Range
- 10,000g Over-range Protection
Applications EGAXT3
- Flight Test & Control
- Launch Vehicles
- Drop Testing
- Impact & Shock Testing
- Munitions Testing
- Pile Driving
- Harsh Environments
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Cable | 4x #34 AWG PTFE Leads, 24 inch, each axis |
| Case material | Stainless Steel |
| Compensated temperature | 20 to 80°C (70 to 170°F) |
| Damping ratio | 0.7 |
| Frequency response | 0-250 to 0-3000 Hz |
| Humidity | Epoxy Sealed, IP61 |
| Measurement range | ±5 g / ±10 g / ±25 g / ±50 g / ±100 g / ±250 g / ±500 g / ±1000 g / ±2500 g |
| Natural frequency | 500 - 6000 Hz |
| Non-linearity | ±1% |
| Operating temperature | - 40 to 120°C ( - 40 to 250°F) |
| Output [supply voltage] | ±0.1 V [2 – 15 VDC] |
| Sensitivity | 5.2 - 11.3 mV/g | 4.2 - 9.0 mV/g | 2.1 - 4.5 mV/g | 1.57 - 3.38 mV/g | 1.05 - 2.25 mV/g | 0.52 - 1.13 mV/g | 0.35 - 0.75 mV/g | 0.17 - 0.38 mV/g | 0.07 - 0.15 mV/g |
| Shock limit | 2000 g / 2000 g / 5000 g / 5000 g / 10000 g / 10000 g / 10000 g / 10000 g / 10000 g |
| Storage temperature | - 40 to 120°C ( - 40 to 250°F) |
| Weight | <6 g |
| Zero acceleration output | ±15 mV |
