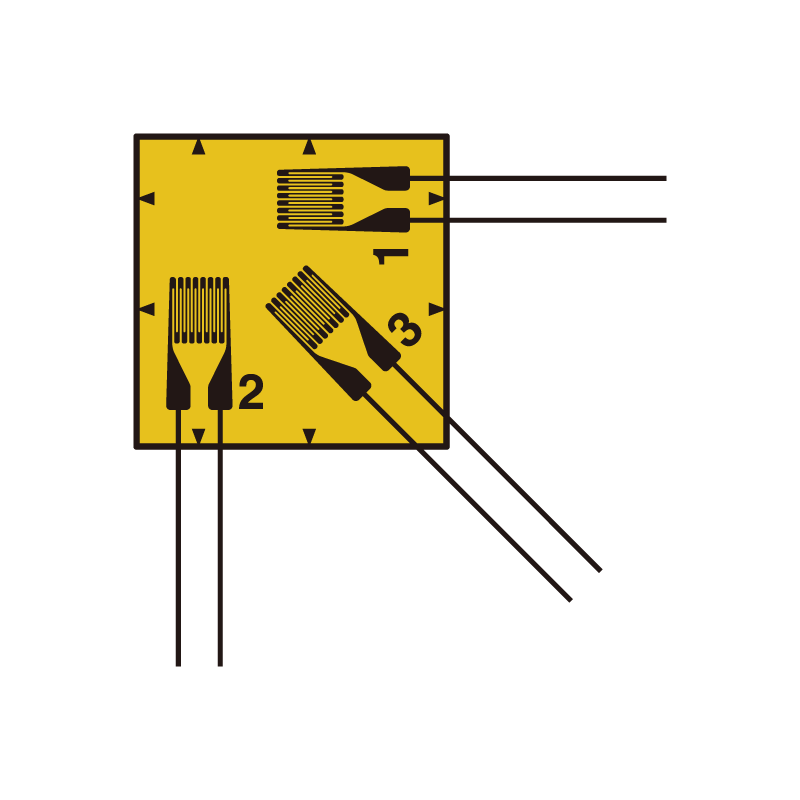

QFRAB Serie Dehnungsmessstreifen für höhere Temperaturen

DMS für den Temperaturbereich bis +200° C (3Messgitter, 0°/45°/90° gestapelt)


Eigenschaften

  • 3 Messgitter (0°/45°/90°, gestapelt)
  • Widerstand des Messgeräts: 120Ω
  • Messgerätelänge: 1,3mm
  • Für allgemeine Anwendungen
  • Für den Einsatz bei Temperaturen von bis zu 200°C

Allgemeine Informationen

Die Dehnungsmessstreifen der Serie QF eignen sich optimal für den Einsatz bei höheren Temperaturen von bis zu 200°C. Sie verwenden Polyimidharz als Trägermaterial. Die Dehnungsmessung wird einfach durch das Verkleben des Dehnungsmessstreifens mit dem Klebstoff NP-50B realisiert (härtet bereits bei Raumtemperatur).

Dehnungsmessstreifen für die Messung der Belastungsintensität oder des Drehmoments sind zusätzlich zu den DMS für allgemeine Anwendungen in dieser Serie erhältlich.

Eigenschaften QFRAB Serie

  • Typ: 3 Messgitter (0°/45°/90°, gestapelt), für allgemeine Anwendungen
  • Widerstand des Messgeräts: 120Ω
  • Messgerätelänge: 1,3mm

Materialien zur Temperaturkompensation

  • 11: Baustahl
  • 17: Rostfreier Stahl
  • 23: Aluminium
  • 28: Magnesium

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Applicable specimen Metal, Ceramics
Backing Polyimide
Bonding adhesive NP-50B, CN, C-1
Element Cu-Ni alloy foil
Fatigue life at room temperature 1×10⁶ (±1500×10⁻⁶ strain)
Operational temperature(°c) -20~+200°C
Strain limit 3% (30000×10⁻⁶ strain)
Temperature compensation range(°c) +10~+100°C
