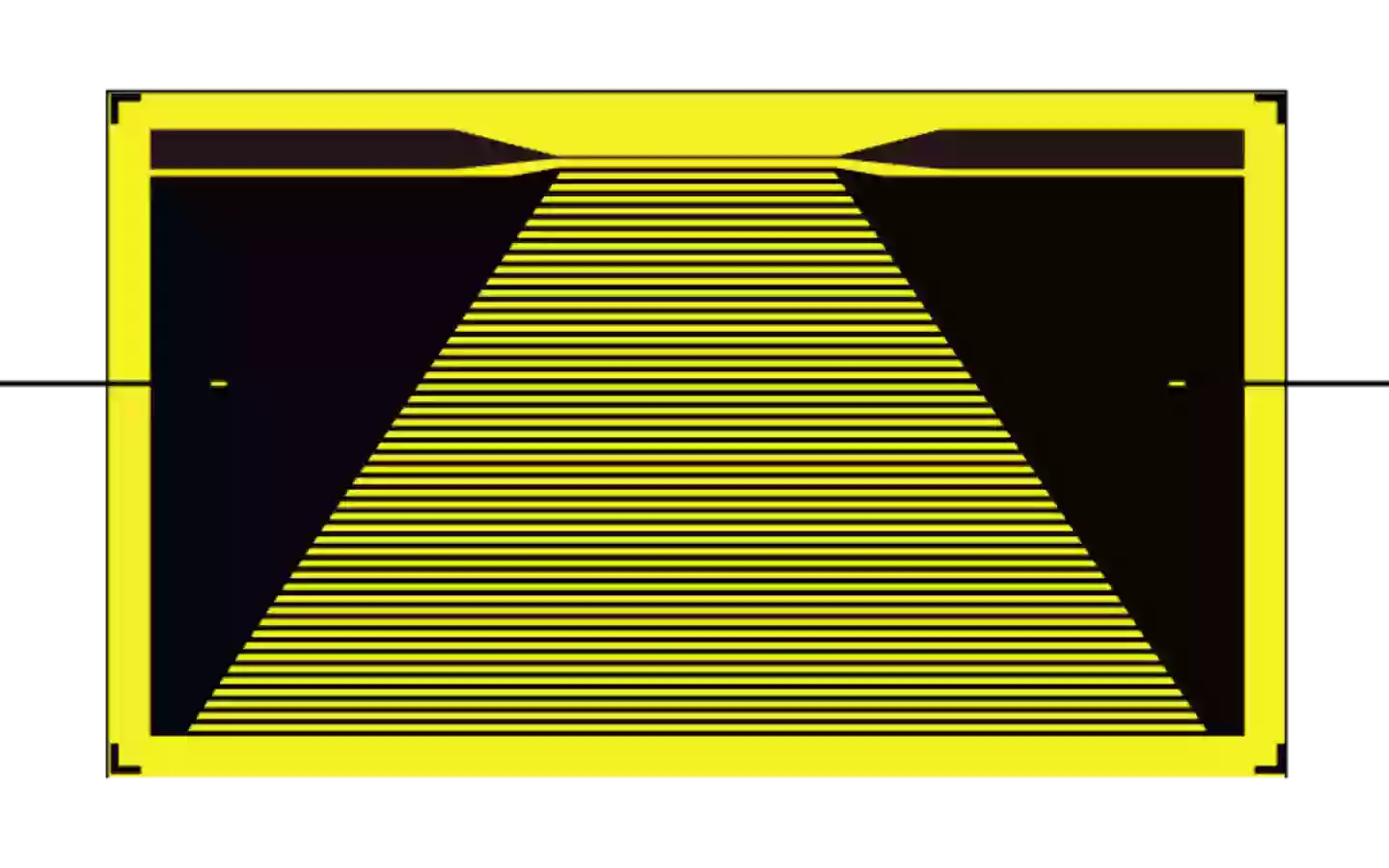

FAC Serie Dehnungsmessstreifen zur Risserkennung

DMS zur Rissüberwachung an Beton- oder Metallbauteilen


Eigenschaften

  • Zur Messung der Länge und Ausbreitungsgeschwindigkeit von Ermüdungsrissen
  • Für Beton- oder Metallbauteile
  • Widerstand des Messgeräts: ca. 1Ω
  • Messbereich: 4,5mm, 20mm
  • Größe der Unterlage: 28x5mm, 43x25mm

Allgemeine Informationen

Diese Dehnungsmessstreifen sind zur Messung der Länge und Ausbreitungsgeschwindigkeit von Ermüdungsrissen in Beton- oder Metallbauteilen geeignet, die infolge von Metallermüdung in Maschinen, Schiffen, Flugzeugen und Automobilen auftreten können.

Die DMS werden mit einem Klebstoff auf die Stelle geklebt, an der der Riss initiiert wurde oder die Rissbildung erwartet wird. Die Gitter der Messgeräte, die in Abständen von 0,1 mm oder 0,5 mm ausgerichtet sind, werden nach und nach mit der Rissausbreitung auseinanergezogen. Die Dehnungsmessstreifen werden zusammen mit dem Rissmessadapter CGA-120B verwendet.  Die Auftrennung eines Gitters wird als Änderung von ca. 45 oder 40×10-6 Dehnung mit einem Dehnungsmessgerät gemessen.

Eigenschaften FAC Serie

  • Widerstand des Messgeräts: ca. 1Ω
  • Messbereich: 4,5mm, 20mm
  • Größe der Unterlage: 28x5mm, 43x25mm

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Applicable specimen Metal, concrete
Backing Special plastics
Bonding adhesive CN, RP-2
Element Cu-Ni
Fatigue life at room temperature -
Operational temperature(°c) -30~+80°C
Strain limit -
Temperature compensation range(°c) -
