PLR Serie Draht-Dehnungsmessstreifen

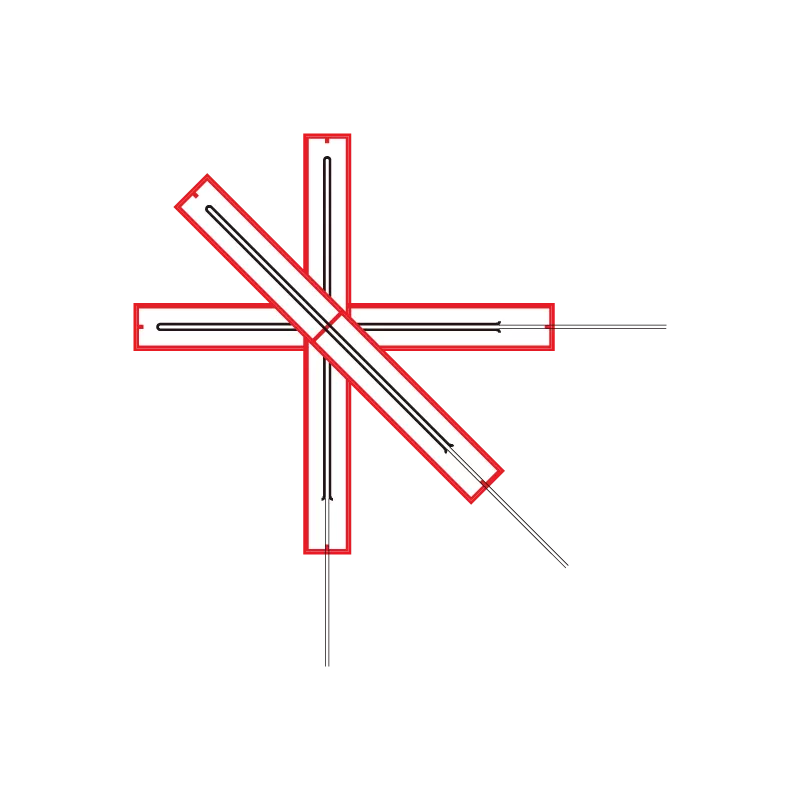

Draht-DMS für Messungen auf Beton (3 Messgitter, 0°/45°/90°)
Eigenschaften
- 3 Messgitter (0°/45°/90°)
- Messwiderstand: 120Ω
- Messgerätelänge: 60mm
- Unempfindlich gegen Feuchtigkeit, sehr gute elektrische Isolation
- Für den Einsatz in Stahl, Beton und Mörtel
Allgemeine Informationen
Die Draht-Dehnungsmessstreifen der Serie PLR verfügen über ein Gitter aus feinem elektrischen Widerstandsdraht. Der transparente Kunststoffträger besitzt eine Unterlage aus einem speziellen Polyesterharz, der unempfindlich gegen Feuchtigkeit ist und eine sehr gute elektrische Isolation gewährleistet. Die DMS werden für die Messung von Oberflächendehnungen an Beton, Mörtel oder Fels, aber auch für Kurzzeitmessungen an Holz eigesetzt. Da das Trägermaterial transparent ist, kann die Klebeposition bei den Installationsarbeiten leicht überprüft werden.
Eigenschaften PLR-Serie
- Typ: 3 Messgitter (0°/45°/90°), für den Einsatz in Stahl, Beton und Mörtel
- Messwiderstand: 120Ω
- Messgerätelänge: 60mm
Für die Dehnungsmessstreifen der Serie P wird ein spezieller Zuleitungsdraht empfohlen. Wir bieten eine umfangreiche Auswahl an verschiedenen Zuleitungsdrähten für Dehnungsmessstreifen, mit denen alle Anforderungen an Ihre Messaufgabe erfüllt werden können.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Backing | Polyester |
| Bonding adhesive | CN-E, RP-2, PS |
| Element | Cu-Ni (wire) |
| Fatigue life at room temperature | 1×10⁵ (±1000×10⁻⁶ strain) |
| Main object material | Concrete, mortar |
| Operational temperature(°c) | -20~+80°C |
| Strain limit | 2% (20000×10⁻⁶ strain) |
| Temperature compensation range(°c) | +10~+80°C |
