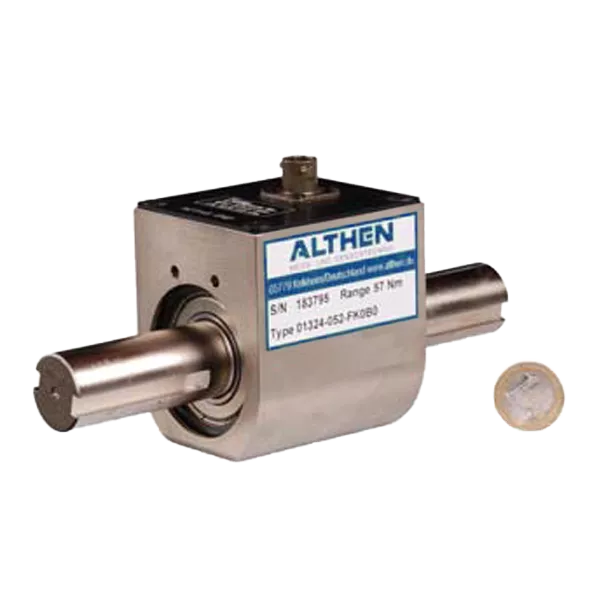

01324 Drehmomentaufnehmer

DMS-Drehmomentaufnehmer mit Signalübertragung über Schleifringe


Eigenschaften

  • Capacity: 0,35 / 0,71 / 1,41 / 3,53 / 7,06 / 12 / 23 / 56 / 113 / 226 / 565 / 1.130 / 1.700 / 2.260 Nm
  • -53 to +121 °C (-65 to +250 °F) Operating temperature range
  • Maximum shaft speed 5.000 rpm
  • Non-linearity/ Hysteresis 0.10% of FS/0.10% of FS

About the 01324 Rotating Torque Sensor

These sensors are designed to measure rotating drive torque using a conventional shaft-to-shaft configuration for in-line placement. The design incorporates a coin silver slip ring assembly that transmits excitation voltage to, and output signals from, the rotating sensor. These sensors can be supplied with Auto-ID, which eliminates scaling when used with the PTI or PMAC 2000 instruments. An optical encoder to measure angle or speed is also available with this model.

Available options for 01324:

  • 4 pin Bendix connector (non Auto-ID)
  • 10 pin Bendix connector (Auto-ID)
  • Integrated signal amplifier (+/-5V or +/-10V, 4-20mA)
  • Integral optical encoder – 1024 ppr and 1500 ppr (requires 10 pin connector)
  • Foot-mount

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 1000 Ω
Capacity 0.35 / 0.71 / 1.41 / 3.53 / 7.06 / 12 / 23 / 56 / 113 / 226 / 565 / 1130 / 1700 / 2260 Nm
Compensated temperature range +21 to +76 °C (+70 to +170 °F)
Hysteresis 0.10 % of FS
Maximum shaft speed 5000 rpm
Non-linearity 0.10 % of FS
Operating temperature range -53 to +121 °C (-65 to +250 °F)
Output at fs 2.0 mV/V nominal
Overload capacity 150 % of FS
Supply voltage 20 VDC
Temperature effect on span 0.002 % of reading/°F (0.004 % of reading/K)
Temperature effect on zero 0.002 % of FS/°F (0.004 % of FS/K)
Zero balance 1.00 % of FS
