01325-square Drehmomentaufnehmer

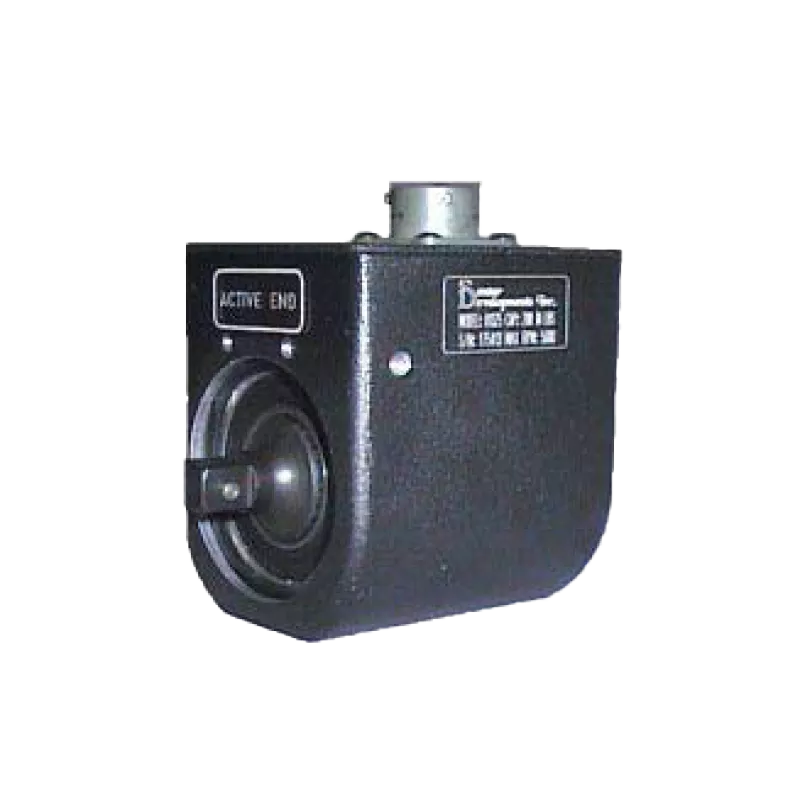

DMS-Drehmomentaufnehmer mit Vierkant und Signalübertragung über Schleifringe


Eigenschaften

  • Capacity: 6 / 14 / 23 / 68 / 170 / 271 Nm
  • -40 to +85°C Operating temperature range
  • Non-linearity/ Hysteresis: 0.10% of FS/0.10% of FS
  • Maximum shaft speed 5.000 rpm
  • 150% of F.S. Overload capacity

About the 01325-square Rotating Torque Sensor

An angle encoder and round or square housings are available with this model. Square housings have optional foot mounts. These strain gage based sensors are designed to measure torque in low capacity applications such as checking calibration in mechanical torque wrenches and air powered nut runners. The design incorporates a coin silver slip ring assembly that transmits excitation voltage to, and output signals from, the rotating drive sensor. These sensors can be supplied with Auto-ID, which eliminates scaling when used with the PMAC 3000 instrument.

Available options for 01325-square:

  • 4 pin Bendix connector (non-Auto-ID)
  • 10 pin Bendix connector (Auto-ID)
  • Square or Hex drive
  • Integral angle encoder – 1024 ppr or 60 tooth mag pick-up (requires 10 pin connector)
  • Integrated amplifier; +/-5V, +/-10V or 4-20mA
  • Foot mount

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 1000 Ohms
Capacity 6 / 14 / 23 / 68 / 170 / 271 Nm
Compensated temperature 70 to 170°F
Excitation voltage, maximum 20 Vdc
Housing Aluminum
Hysteresis 0.10% of F.S.
Maximum speed 5000 RPM*
Non-linearity 0.10% of F.S.
Output at f.s 1.5 mV/V, 2.0 mV/V, 3.0 mV/V
Overload capacity 150% of F.S.
Shaft Alloy Steel
Temperature effect on span 0.002% of Rdg./°F
Temperature effect on zero 0.002% of F.S./°F
Useable temperature -40 to +185°F
Zero balance 1.00% of F.S.
