Drehwinkelsensoren

Präzise und kostengünstige Winkelmessung

Die Drehwinkelsensoren von Althen ermöglichen Ihnen präzise Winkelmessungen. Für optimale Ergebnisse übersetzen die Sensoren eine mechanische Winkelposition in ein elektrisches Signal. Sensoren, mit denen Sie Winkelveränderung und Drehrichtung bestimmen, finden Sie als Inkrementalgeber, Drehimpulsgeber oder Drehwinkelgeber. Induktiven Sensoren sind kompakt, individuell konfigurierbar und haben eine sehr hohe Lebensdauer. Bei Althen erhalten Sie Drehwinkelsensoren nach dem Prinzip des Differential-Transformators, Sensoren mit induktiver Technik sowie potentiometrische Drehwinkelsensoren. Der Messbereich unserer Sensoren liegt zwischen 10° und 360°.

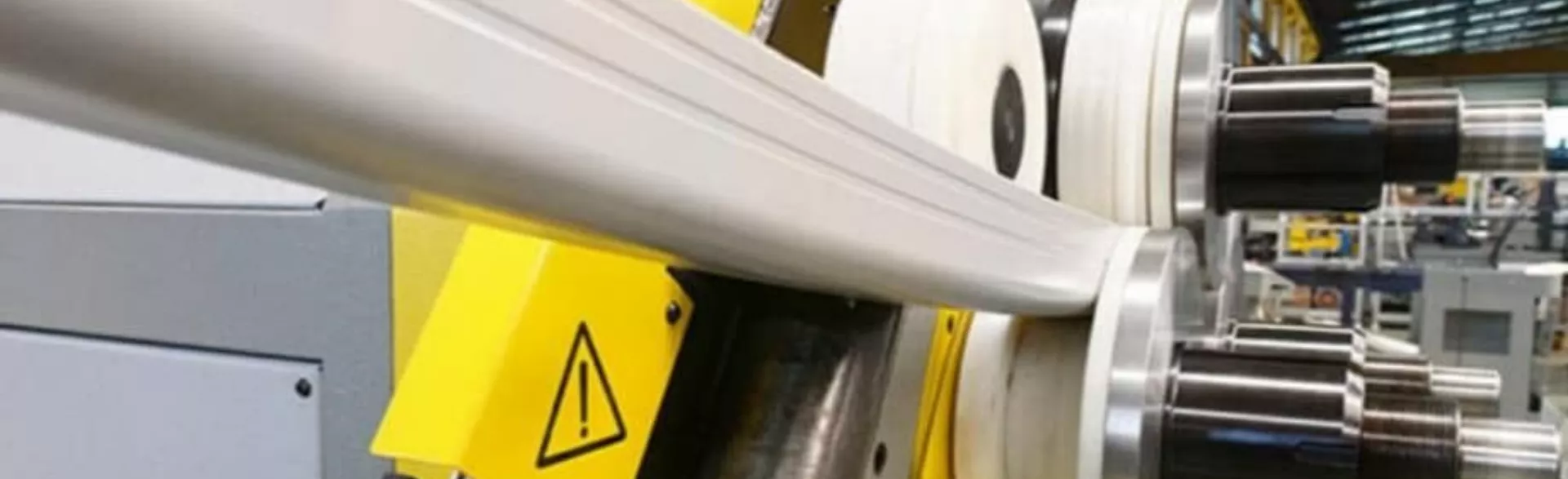

Lineair rotary position sensors form Althen Sensors enable precise angle measurements. Rotation sensors transform mechanical rotary positions into electrical signals.
  • Unabhängige und kostenlose Beratung
  • Individuelles und anpassbares Design
  • Integrierbar in Ihre Systeme

Produktkategorien

Produkte

Rotary potentiometers

Potentiometrische Drehwinkelsensoren

  • Messbereich 360° bis 3.600°
  • Verschiedene Optionen im Messprinzip
  • Bewegungssteuerung & Positions-bestimmung
Zu den Produkten
Rotary magnetic hall effect sensors

Rotierende magnetische Hall-Sensoren

  • Messbereich 360° bis 3.600°
  • Berührungsloses Messprinzip
  • Halleffekt IC und EMS-beständig
Zu den Produkten
Rotary encoders

Drehimpulsgeber

  • Auflösung von 5 Bit bis 2/36.000 Impulse/Umdrehung
  • Umwandlung der Winkelposition in analoge / digitale Daten
Zu den Produkten
Rotary inductive position sensors

Induktive Drehwinkelsensoren

  • Messbereich 0° bis 160°
  • Unendliche Auflösung & lange Lebensdauer
  • Breiter Betriebstemperaturbereich
Zu den Produkten
RVDT sensors

RVDT Sensoren

  • Messbereich 0º bis 120º
  • Berührungslose Messung der Winkelposition
Zu den Produkten
Intrinsically safe inductive rotary sensors

Eigensichere induktive Drehwinkelaufnehmer

  • Messbereich 5º bis 160º
  • Für den Einsatz in rauen Umgebungen
  • Ausgezeichnete Linearität bis zu ≤ ±0,1%
Zu den Produkten
Drehwinkelsensoren maßgeschneidert

Unser Angebot für Sie

Wir bieten Standard-Drehwinkelsensoren an, helfen Ihnen aber auch mit kundenspezifischen Designs oder einer kompletten Messlösung.

Jetzt informieren

  • Schnelle Reaktionszeiten
  • Kosteneffiziente Lösungen
  • Speziell auf Ihre Bedürfnisse zugeschnitten

Welche Vorteile bieten unsere
Drehwinkelsensoren?

  • Lange Lebensdauer
  • Hohe Messgenauigkeit
  • Verschleißfreiheit
  • Kompakte Bauweise
  • Kostengünstig
  • Je nach Anforderung individuell konfigurierbar, auch maßgeschneiderte Sensoren möglich
  • Eigensichere EX-Drehwinkelsensoren und Winkelsensoren für Gefahrenbereiche lieferbar
  • Potentiometrische Drehwinkelsensoren für OEM-Anwendungen lieferbar (single-turn- und multi-turn Drehwinkelsensoren)

Mögliche Anwendungsgebiete für
Drehwinkelsensoren

  • Maschinen (z.B. Papier- und Zellstoffindustrie
  • Antriebstechnik
  • Automobilindustrie
  • Luft- und Raumfahrt
  • Montage- und Handhabungstechnik
  • Fördertechnik
  • Mess- und Prüftechnik

Klassisch oder individuell

Althen bietet Ihnen eine große Auswahl an Drehwinkelsensoren, basierend auf unterschiedlichen Technologien. Klassische Drehwinkelsensoren (auch: Winkelsensor, induktive Sensoren oder Winkelmesser) arbeiten nach dem Prinzip des Differential-Transformators (LVDT). Bei den Drehwinkelsensoren von Althen handelt es sich um eine Sonderform der LVDTs, um sogenannte RVDTs (Rotary Variable Differential Transformer). Sie lassen sich individuell konfigurieren und haben eine sehr hohe Lebensdauer. Bei unseren Kunden kommen sie häufig für hydraulische Servos bei Querrudern in der Luft- und Raumfahrttechnik und in Motor- und Kraftstoffsystemsteuerungen zum Einsatz. Potentiometrische Drehwinkelsensoren unterteilen sich ihrem Aufbau nach in zwei Gruppen: Single-turn- und Multi-turn-Drehwinkelsensoren. Beide kommen häufig in OEM-Anwendungen zum Einsatz.

  • Große Auswahl
    Wir bieten Ihnen eine große Auswahl an Drehwinkelsensoren, basierend auf unterschiedlichen Technologien.
  • OEM geeignet
    Wir designen den passenden OEM Drehwinkelsensor für Ihre Anwendung.
  • ATEX zertifiziert
    Eigensichere EX-Drehwinkelsensoren und Winkelsensoren für Gefahrenbereiche lieferbar.
  • Hohe Messgenauigkeit
    Der Messbereich unserer Sensoren liegt zwischen 10° und 360°.

Hochpräzise Drehpositionsmessung

Althen bietet eine breite Auswahl an Drehwinkelsensoren, die auf unterschiedlichen Technologien basieren.

Herkömmliche Drehwinkelsensoren (auch: Winkelsensoren, induktive Sensoren, Goniometer)

Diese Drehwinkelsensoren basieren auf dem Prinzip von Differenzialtransformatoren (LVDT). Althen-Drehwinkelsensoren sind eine spezielle Art von LVDTs, die RVDTs (rotary variable differential transformers). Sie können je nach Bedarf konfiguriert werden und sind sehr langlebig. Unsere Kunden verwenden sie typischerweise in hydraulischen Servos für Steuerflächen in der Luft- und Raumfahrttechnik oder zur Steuerung von Motoren und Kraftstoffsystemen.

Drehpotentiometer

Drehpotentiometer können in zwei Kategorien eingeteilt werden: Singleturn- und Multiturn-Potentiometer. Beide werden häufig in OEM-Anwendungen eingesetzt. Sie sind in kleinen oder mittleren Stückzahlen zu relativ geringen Kosten erhältlich.

Drehwinkelsensoren für jeden Einsatzzweck: Das zeichnet uns aus

Bei uns finden Sie den richtigen Drehwinkelsensor für jeden Anwendungsbereich. Gerne unterstützen wir Sie bei der Auswahl. Wir von Althen nutzen die Erfahrung aus mehr als 40 Jahren, um Ihnen die optimale Lösung anzubieten: ganz an Ihre Anforderungen angepasst. Dazu gehören auch individuell auf Sie zugeschnittene Drehwinkelsensoren als Komplettpaket. Ihr Vorteil dabei: Wir binden uns nicht an einen Hersteller und beraten Sie unabhängig. Auf Wunsch passen wir das Messsystem exakt an Ihre Bedürfnisse an. Sie haben Fragen? Wir sind für Sie da!

Sensoren im Einsatz

Sie würden unsere Produkte gerne in der Praxis kennenlernen? Hier erhalten Sie spannende Einblicke in die Projekte unserer Kunden:
Weitere Projekte & Anwendungen

Unser Dienstleistungsportfolio

So funktionieren Drehwinkelsensoren

Jeder Drehwinkelsensor hat eine Primärspule und zwei Sekundärspulen. Der Übertragerkern arbeitet berührungslos und ist über hochwertige Kugellager gelagert, dadurch rotiert der Drehwinkelsensor praktisch verschleißfrei. Diese induktiven Drehwinkelaufnehmer benötigen eine Wechselspannung als Versorgungsspannung. Die Frequenz der TF-Versorgung bestimmt die Messfrequenz des Systems.Benötigen Sie Hilfe? Wir unterstützen Sie gerne!

Induktive Technik

Andere Drehwinkelsensoren aus unserem Haus verwenden eine weiterentwickelte induktive Technik. Der Drehwinkelsensor (auch: Winkelsensor, induktiv Sensor oder (Dreh-)Winkelmesser) hat hier nur eine Sekundärspule. Das stabile, nicht-lineare Ausgangssignal wird durch eine anwendungsspezifische integrierte Schaltung, kurz ASIC, linearisiert. Integrierte Verstärker geben das Signal als analoges Spannungs- oder Stromsignal aus.Um optimale Messergebnisse zu erreichen, wählen Sie aus einer Vielzahl unterschiedlicher Betriebsspannungen und Ausgangssignale das für Sie passende aus.

Eine spezielle Version ist in Verbindung mit einer Zenerbarriere für den Einsatz in explosionsgefährdeten Bereichen zugelassen. Diese eigensicheren EX-Drehwinkelsensoren und Winkelsensoren sind für Gefahrenbereiche Ex II 1G, Ex II 1GD und Ex i/II M1/1GD lieferbar.

Potentiometrische Drehwinkelsensoren

Für OEM-Anwendungen in kleinen und mittleren Stückzahlen liefern wir Ihnen potentiometrische Drehwinkelsensoren. Sie unterteilen sich durch den mechanischen Aufbau in zwei Gruppen:

  • Ein sogenannter single-turn Drehwinkelsensor misst 360 Grad und kann mit oder ohne mechanischen Anschlag am Ende der Drehung geliefert werden. Eine Widerstandsänderung bildet den Messbereich von 360 Grad von 0 bis 5 kOhm ab.
  • Multi-turn Drehwinkelsensoren messen über die 360 Grad Grenze einer Umdrehung hinaus. Multi-turn-Drehwinkelsensoren oder Winkelsensoren mit 1800 Grad (also 5 Umdrehungen) bilden den gesamten Bereich von 1800 Grad über die Widerstandsänderung von zum Beispiel 5000 Ohm ab.
