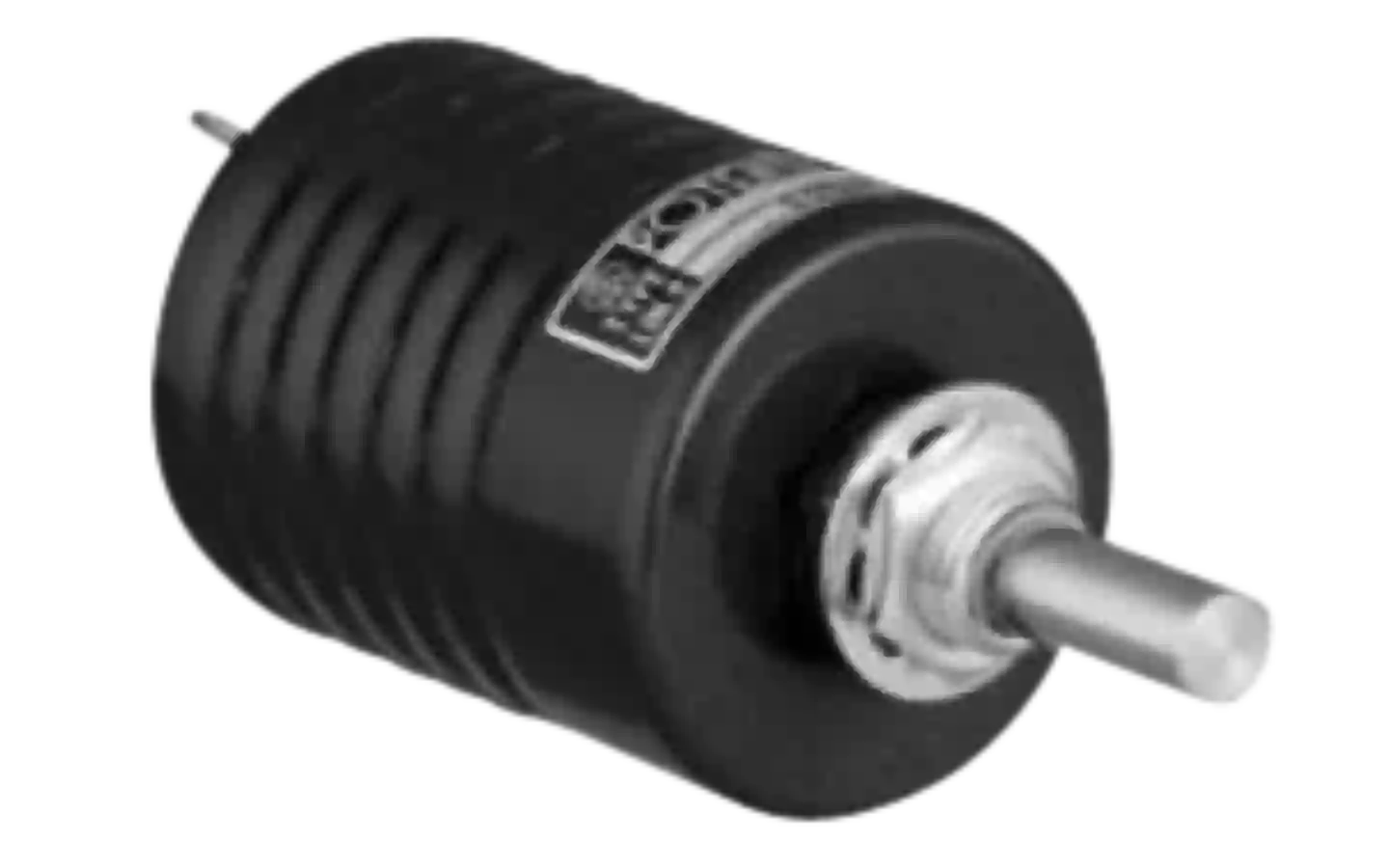

OF20HHP Ölgefülltes Potentiometer
Hybrid Oil-Filled Potentiometer (Bushingmount type)
Eigenschaften
- Dimensions (mm) DxL: 32×40
- Shaft Dia. (mm): 6
- Independent linearity (±%): 0.25 to 0.1
- Mechanical travel (+10° 0°): 3,600 +10° 0°
- Electrical travel (±5°): 3600°±5°
About the OF20HHP Oil-filled Potentiometer
The OF20HHP is a small sized precision multi-turn type potentiometer with long-life and high resolution.
Special specifications available
Extra taps (available up to 1 tap), 5-turn type, Inch dimensional shaft dia. (ø6.35mm) - Bushing with inch dimensions, Special machining on the shaft, Wirewound resistive element type (Model OF20HP and OF20HPS. For technical details of these types< please refer to those of models 20HP and 20HPS).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Contact resistance variation | Within 3% C.R.V. |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 3,600º ±5º |
| Independent linearity tolerance | Standard Class ±0.25%, Precision Class ±0.1% |
| Insulation resistance | Over 100MΩ at 1,000 V.D.C. |
| Mass | Approx. 100g |
| Max. working voltage | 300V |
| Mechanical travel | 3,600º+10º 0º |
| Output smoothness | Within 0.015% against input voltage |
| Power rating | 2.0W |
| Resist. temp. coefficient of wire | ±100p.p.m./ºC |
| Resolution | Essentially infinite |
| Standard resistance range | 2k, 5k, 10k, 20k, 50k, 100k (Ω) |
| Starting torque | Within 20mN·m (200gf·cm) |
| Stopper strength | Approx. 0.9N·m (9kgf·cm) (bushingmount type), Approx. 0.6N·m (6kgf·cm) (servomount type) |
| Total resistance tolerance | Standard Class ±10% (K), Precision Class ±5% (J) |
