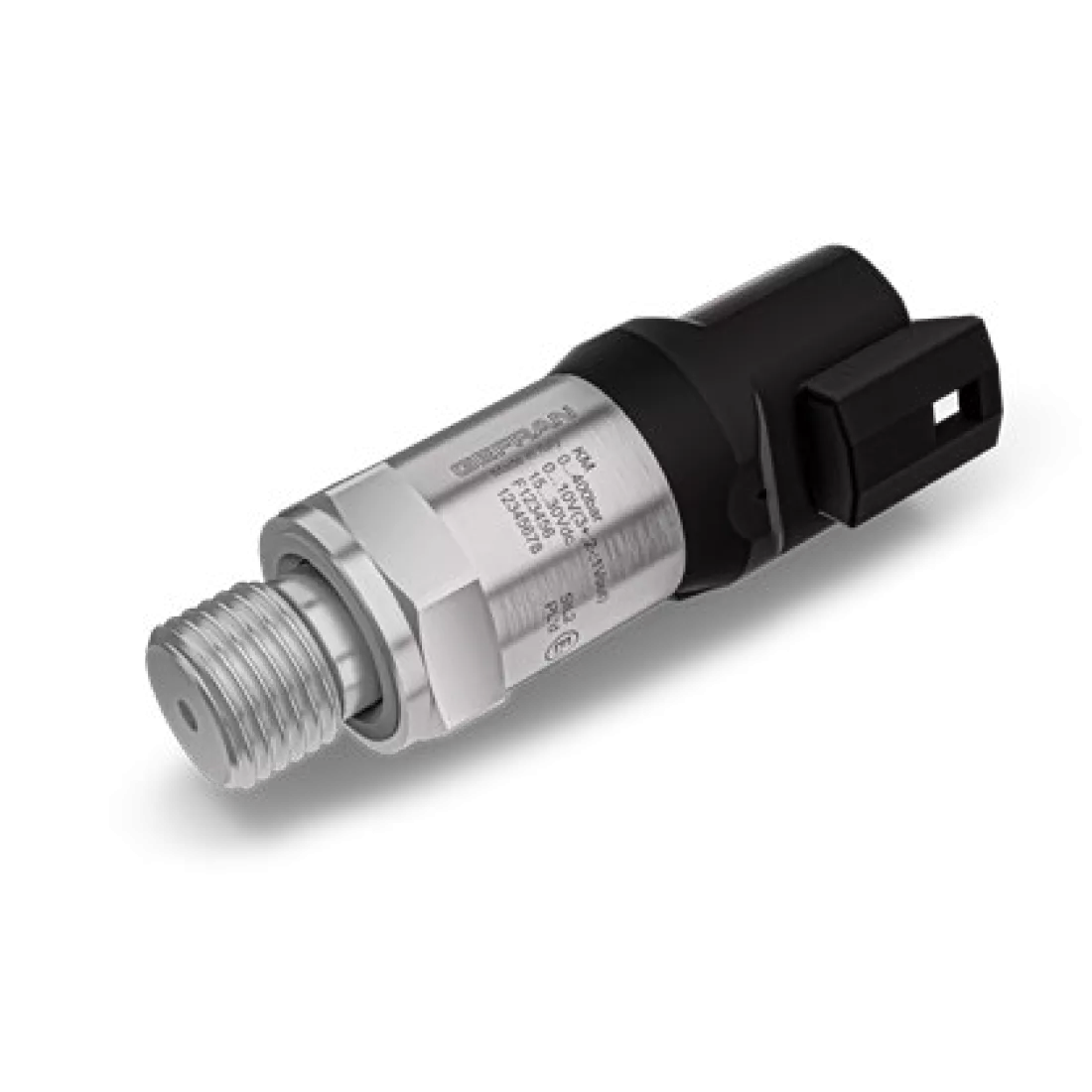

APMK Drucksensor
Kompakter Druckmessumformer
Eigenschaften
- Messbereiche: 4 bis 1000 bar
- Nennausgangssignal: 0…10Vdc (3-Leiter) / 4…20mA (2-Leiter)/0,5…4,5 V ratiometrisch / 1…5 V (3-Leiter)
- Kompakte Abmessungen
- Messstoffberührter Werkstoff: Rostfreier Stahl
- SIL 2 zertifiziert nach EN IEC 62061:2021 und IEC/EN 61508:2010
- PL d zertifiziert nach EN ISO 13849-1:2015 und EN ISO 13849-2:2012
- Elektromagnetische Störfestigkeit bis zu 100 V/m
- cULus zertifiziert
Allgemeine Informationen
Die APMK-Druckmessumformer basieren auf der Dickschicht-Sensorelement-Technologie, die auf einer Stahlmembran aufgebracht ist. Dank der Verwendung modernster SMD-Elektronik und der kompakten Bauweise in Edelstahl sind diese Produkte extrem robust und zuverlässig. Zudem sind diese SIL2- und PLd-zertifiziert. Die APMK-Druckmessumformer eignen sich für alle Industriezweige, insbesondere für hydraulische Anwendungen (Pressen, Pumpen, Aggregate usw.). Gerade in der Mobilhydraulik sind die Sensoren hohen Schock- und Vibrationsbelastungen sowie Druck- und Temperaturspitzen ausgesetzt.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Nichtlinearität (BFSL) | ± 0.15% v. EW (typisch); ± 0.25% v. EW (max) |
| Hysterese | + 0.1% v. EW (typisch); + 0.15% v. EW (max) |
| Wiederholbarkeit | ± 0.025% v. EW (typisch); ± 0.05% v. EW (max) |
| Toleranz Nullpunkteinstellung | ± 0.15% v. EW (typisch); ± 0.25% v. EW (max) |
| Toleranz Bereichseinstellung | ± 0.15% v. EW (typisch); ± 0.25% v. EW (max) |
| Genauigkeit bei Umgebungstemperatur (1) | < ± 0.5% v. EW |
| Messbereiche (2) | von 4 bar bis 1000 bar (siehe Tabelle) |
| Überspannung | 36 Vdc kontinuierlich 48 Vdc gemäß ISO7637-2 Impuls 5 |
| Isolationsspannung | 500 Vdc |
| Langzeitstabilität (Genauigkeit) | <0,2%FS pro Jahr (innerhalb des kompensierten Temperaturbereichs -20...+85 C° und des Nenndruckbereichs) |
| Betriebstemperaturbereich (Medium) | -40...+125°C (-40...+257°F) |
| Vibrationsfestigkeit | 20g max bei 10...2000 Hz nach IEC 60068-2-6 Random ASD 10...2000Hz nach ISO 19014-3 |
| Schutzart | IP67/IP69K mit geprüfter, montierter Buchse (nicht UL-bewertet) |
