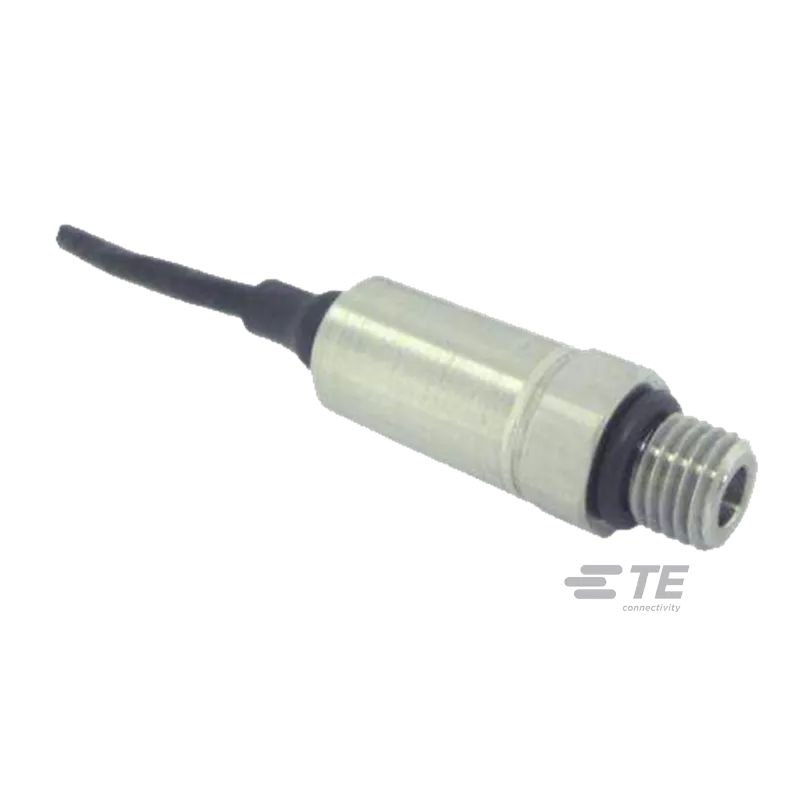

EB100 Miniatur-Drucksensor

Drucksensor in Miniaturbauform mit hoher Genauigkeit


Eigenschaften

  • Miniaturdesign und geringes Gewicht
  • Druckbereich: 20 bis 350 bar
  • Gesamtfehlerband von ±1 %
  • Betriebstemperaturbereich von -40 °C bis +125 °C
  • Hohe Genauigkeit
  • EMI-geschützt gemäß den CE-Anforderungen

Allgemeine Informationen

Der EB100 setzt neue Maßstäbe beim Preis-Leistungs-Verhältnis für anspruchsvolle gewerbliche und Schwer-industrieanwendungen, die eine hohe Präzision, eine kompakte Größe und ein geringes Gewicht erfordern. Diese Serie eignet sich zur Messung des Flüssigkeits- oder Gasdrucks, unter anderem auch bei schwierigen Stoffen wie kontaminiertem Wasser, Dampf und leicht korrosiven Flüssigkeiten. Der EB100 verwendet die UltraStable-Technologie, die für Stabilität über einen großen Temperaturbereich und für eine Leistung sorgt, die zuvor nur deutlich höherpreisigen Sensoren vorbehalten war. Bei der UltraStable-Technologie kommt ein siliziumbasierter Dehnungsmesstreifen zum Einsatz, der durch eine mit Öl gefüllte Kapsel und eine Edelstahlmembran vom Medium getrennt ist. Die hohe Stabilität wird durch die MEMS-basierte Technologie gewährleistet, die zudem eine ausgezeichnete Wiederholgenauigkeit und minimale Hysterese bietet. Durch die 100%ige Isolation des Mediums mit Edelstahl kann der Miniatur-Druckmessumformer beinahe in allen korrosiven Umgebungen eingesetzt werden und bietet eine hervor-ragende Haltbarkeit. Kundenspezifische OEM-Designs sind einschließlich verschiedener Anschlüsse und Leistungsoptionen erhältlich. Die Standardversion eignet sich für viele Anwendungen, aber das engagierte Entwicklungsteam unseres Transducer Engineering Centers passt das Design gerne an kundenspezifische Anforderungen in Bezug auf Volumen und Anwendungsbereich an.

Eigenschaften

  • Miniaturdesign und geringes Gewicht
  • Druckbereich: 20 bis 350 bar
  • Gesamtfehlerband von ±1 %
  • Betriebstemperaturbereich von -40 °C bis +125 °C
  • Hohe Genauigkeit
  • EMI-geschützt gemäß den CE-Anforderungen

Anwendungsgebiete

  • Motorsport: Öl, Kühlmittel, Kraftstoff, Bremssysteme
  • Hydraulische / pneumatische Systeme
  • Kfz-Teststände
  • Militär- und Luftfahrtprüfstände



Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Genauigkeit 0,25%
Abmessungen Durchmesser 11 mm [ 0.433 in ]
Elektrischer anschluss Kabel 1 m Schrumpfschlauch, Kabel 1 m, Kabel 10 m, Kabel 5 m
Messbereiche 0 - 20 bis 0 - 350 bar (0 - 300 bis 0 - 5000 psi)
Betriebstemperatur -40 bis 125 °C [ -40 bis 257 °F ]
Optionen Mit oder ohne Kalibrierungszertifikat
Ausgang 0,5 - 4,5 V [8 - 30 VDC]
Überdruck 2X-Einstufung
Anschlussmaterial Edelstahl
Druckanschluss/-armatur  10-32 UNF-Stecker, 3/8-24 UNF-Stecker, 5/16-24 UNF-Stecker, M10 x 1 Stecker, M5 x .8 Stecker, M8 x 1 Stecker
Drucktyp Absolut
