EPRB-1 Miniatur-Drucksensor

Druckaufnehmer in Miniaturbauform mit integriertem Verstärker


Eigenschaften

  • Messbereiche 0 … 3,5 bar bis 0 … 700 bar, Absolutdruck
  • Kombinierter Fehler Linearität & Hysterese 0,25 %
  • Ausgangssignal 0,5 … 4,5 V
  • Versorgungsspannung 8 … 32 VDC, 5 VDC stab.
  • Flüssigkeiten und Gase kompatibel mit Edelstahl
  • Gebrauchstemperatur bis 150 °C (300 °F)

Allgemeine Informationen

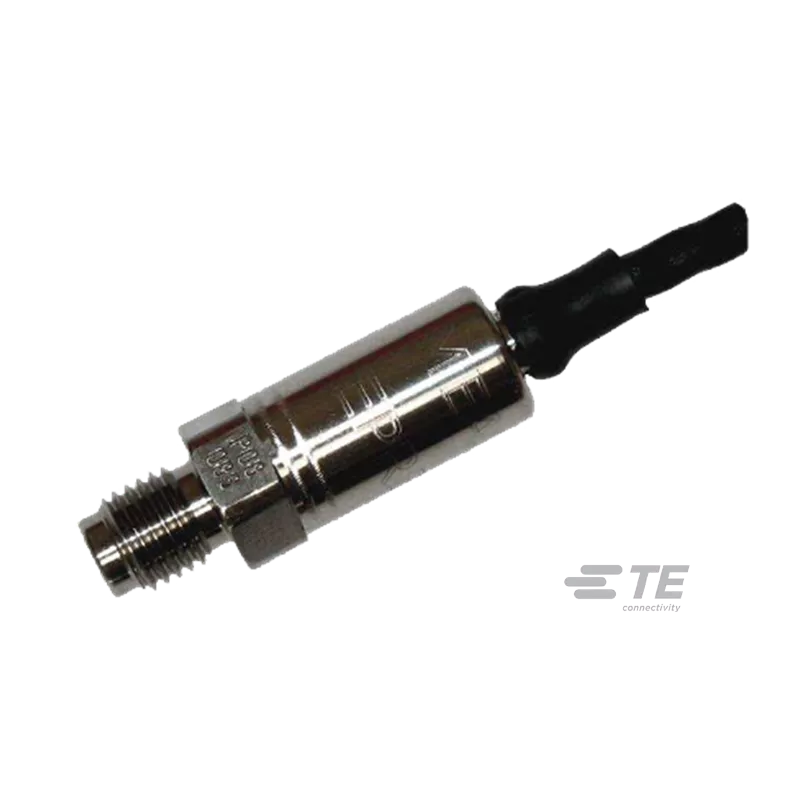

Der Druckaufnehmer EPRB-1 ist ein besonders klein gebauter Aufnehmer aus Edelstahl mit verstärktem Ausgangssignal. Er eignet sich besonders für den Einsatz in rauen Industrieumgebungen und für Anwendungen, die einen geringen Platzbedarf und ein geringes Gewicht voraussetzen.

Eigenschaften

  • Messbereiche 0 … 3,5 bar bis 0 … 700 bar, Absolutdruck
  • Kombinierter Fehler Linearität & Hysterese 0,25 %
  • Ausgangssignal 0,5 … 4,5 V
  • Versorgungsspannung 8 … 32 VDC, 5 VDC stab.
  • Flüssigkeiten und Gase kompatibel mit Edelstahl
  • Gebrauchstemperatur bis 150 °C (300 °F)

Anwendungen

  • in Getrieben
  • in Motoren (Öl, Kühlwasser, Treibstoff, Ansaugunterdruck etc.)
  • in Luftfahrt-Turbinen
  • Bohrlochuntersuchung

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Genauigkeit 0,25%
Ce konformität EN55022: Emissionsklasse A & B; IEC61000-4-2: Immunität gegen elektrostatische Entladung (1 kV Kontakt); IEC61000-4-3: Feldimmunität (3 V/m); IEC61000-4-4: Schnelle elektrische Störfestigkeit (1kV)
Kompensierter temperaturbereich 0 bis +100 °C (für Optionen siehe Datenblatt)
Schutzart IP66
Langzeitstabilität Versatz = 0,1 % Spanne/Jahr; Spanne = 0,1 %/Jahr
Messbereiche 0 - 3,5 bar bis 0 - 700 bar
Medienkompatibiität Flüssigkeiten und Gase, die mit Edelstahl kompatibel sind
Betriebstemperatur -40 bis +150 °C
Ausgang 0,5 - 4,5 V
Drucktyp Absolut
Schock 50 g (11 ms) und 200 g (6 ms)
Versorgungsspannung Version U: 8 - 32 VDC; Version R: 5 VDC reg.
Thermischer koeffizient empfindlichkeit ±1 %/100 °C (±1,5 % /100 °C für Messbereiche ≤10 bar oder 150 psi)
Thermischer koeffizient nullpunkt ±1 % FSO/100 °C (±2 % FSO/100 °C für Messbereiche ≤10 bar oder 150 psi)
Vibration 2 g (10 - 60 Hz) und 20 g (60 Hz - 1 kHz)
Gewicht (ohne kabel) 13 Gramm (+ 20 Gramm pro Meter Kabel)
Nullpunktverschiebung 0,5 V ±50 mV (0,5 V ±100 mV für Messbereiche ≤10 bar oder 150 psi)
