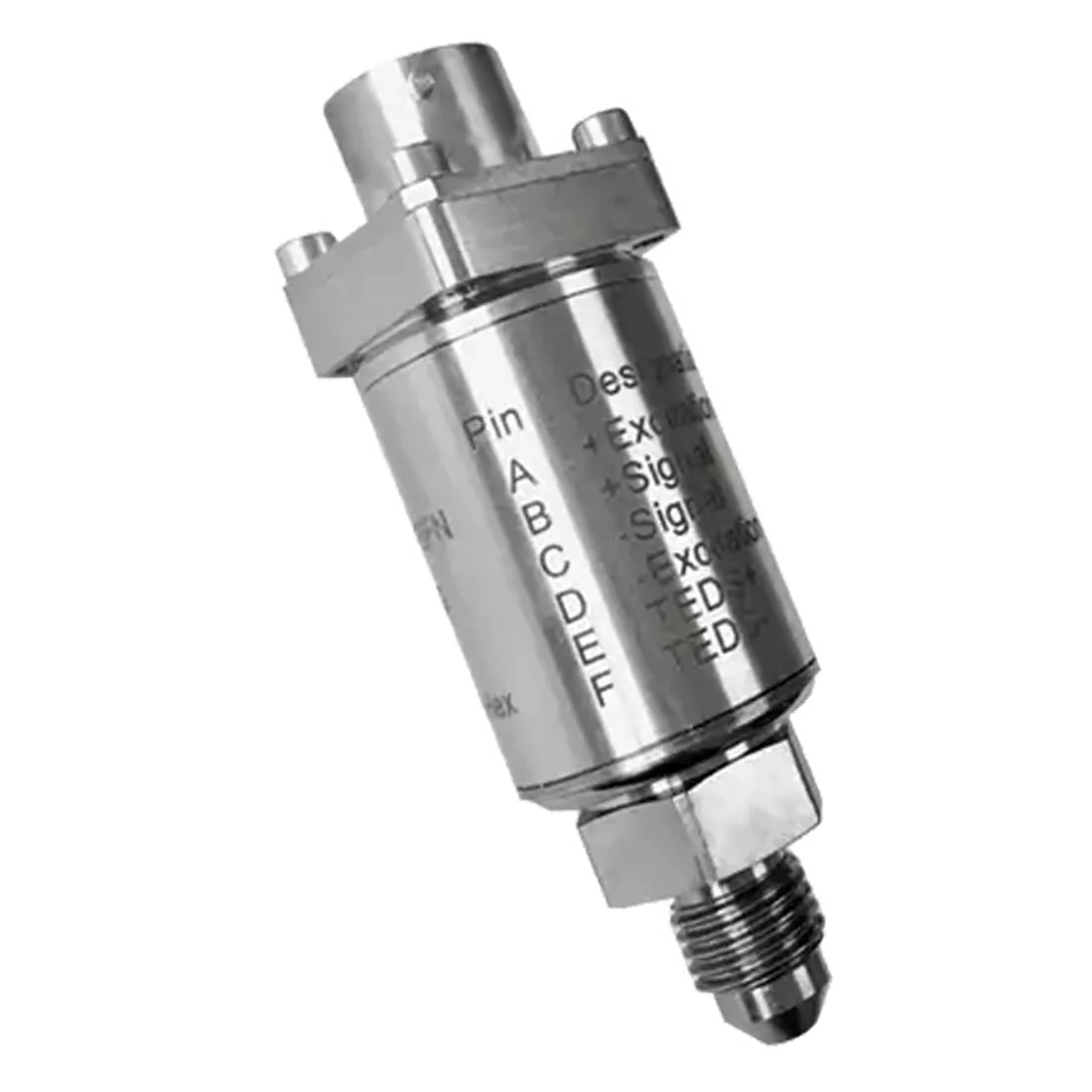

AHI3000 TEDS-Druckaufnehmer
Hochspezifischer TEDS-Druckaufnehmer in Silizium-auf-Saphir-Technologie
Eigenschaften
- Hohe Genauigkeit und Leistung
- Silicon-on-Sapphire-Sensortechnologie für hervorragende Stabilität
- Druckbereiche bis 1.500 bar (Bereiche bis 20.000 psi)
- 10mV/V Ausgang
- TEDS-fähig, integriertes 20Kbit EEPROM
Über den AHI3000 High Specification TEDS Druckaufnehmer
Der AHI3000 TEDS Ready (Transducer Electronic Data Sheet) enthält die entscheidenden Informationen, die ein Messgerät oder ein Messsystem benötigt, um das Signal eines analogen Sensors zu identifizieren, zu charakterisieren, zu koppeln und richtig zu nutzen.
IEEE 1451.4 definiert die Methode zur Kodierung von TEDS-Informationen für eine breite Palette von Sensortypen und Anwendungen.
Der einzigartige Silicone-on-Sapphire-Sensor bietet eine hervorragende Leistung und eine ausgezeichnete Stabilität über einen großen Temperaturbereich.
Das fortschrittliche Sensordesign besteht aus einer piezoresistiven Silizium-Dehnungsmessstreifenschaltung, die epitaktisch auf die Oberfläche einer Saphir-Membran aufgewachsen wird, um eine einkristalline Struktur zu bilden.
Das Saphir-Sensorelement wird dann molekular mit einer Submembran aus einer Titanlegierung verbunden. Dadurch kann der Sensor höheren Überdrücken standhalten und bietet eine hervorragende Korrosionsbeständigkeit. Der Sensor weist praktisch keine Hysterese und eine ausgezeichnete Langzeitstabilität auf.
Dank der hervorragenden Isolationseigenschaften des Saphirsubstrats kann der Sensor in einem sehr weiten Temperaturbereich ohne Leistungseinbußen betrieben werden.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Output Signal | 10mV/V |
| Supply Voltage: | 10 VDC (5-15V) |
| Pressure Reference | Gauge |
| Standard Pressure Ranges (bar) | 0 – 1 bar Vac; 0 – 1 bar; 0 – 10 bar; 0 – 25 bar; 0 – 100 bar; 0 – 250 bar; 0 – 400 bar; 0 – 600 bar; 0 – 1,000 bar; 0 – 1,500 bar (other ranges available) |
| Standard Pressure Ranges (psi) | 0-30 in Hg; 0-15psi, 0-150psi, 0-300psi, 0-1,500psi, 0-3,000psi, 0-6,000psi, 0-10,000psi, 0-15,000psi, 0-20,000psi (other ranges available) |
| Overpressure Safety | 4x for O.5bar range; 2x for ranges 1-600bar; 1.5x for 1,000bar, 1.1x for 1,500 bar range. |
| Load Driving Capability | N/A |
| Accuracy NLHR | ±0.15% of span |
| Zero Offset and Span Tolerance | < ±1 mVN; Span Toleranca: 10 mVN |
| Operating Ambient Temperature | -40°C to +85°C (-40°F to 185°F) |
| Operating Media Temperature | -50°C to +125°C (-58°F to 257°F) |
| Storage Temperature | +5°C to +40°C (+41°F to +104°F) Recommended Best Practice |
| Temperature Effects | +1.00%FS Total Error Band -20°C to +70°C typical thermal zero and span coefficients +0.005 %FS/°c. |
| Net. Weight (Kg) | Net. Weight (Kg) |
