Über die Durchflussmessung

Das Funktionsprinzip von magnetisch-induktiven Durchflussmessern beruht auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn eine leitfähige Flüssigkeit durch das Messgerät fließt, erzeugt sie eine induzierte Spannung im Flüssigkeitsleiter. Diese Spannung ist direkt proportional zur Geschwindigkeit der Flüssigkeit, der magnetischen Flussdichte und dem Innendurchmesser des Durchflussmessers. Die Spannung wird von einem Paar Elektroden erfasst, die an der Rohrwand des Durchflussmessers angebracht sind. Die Formel für die induzierte Spannung lautet:

U=K×B×V×D
wobei U die induzierte Spannung, K die Gerätekonstante, B die magnetische Flussdichte, V die Strömungsgeschwindigkeit und D der Innendurchmesser des Messrohrs ist.

Magnetisch-induktive Durchflussmessgeräte sind speziell für den Einsatz mit leitfähigen flüssigen Medien konzipiert. Aufgrund ihrer Genauigkeit und Zuverlässigkeit sind sie in verschiedenen Branchen weit verbreitet.

Unterschied zwischen Durchflussmessern und Durchflussschaltern

Durchflussmesser

Durchflussmesser sind Geräte zur Messung der Durchflussmenge von Flüssigkeiten oder Gasen in einem System. Diese Instrumente liefern quantitative Daten über das Volumen, die Masse oder die Geschwindigkeit der sie durchströmenden Flüssigkeit. Durchflussmesser sind von entscheidender Bedeutung für Prozesse, die eine präzise Steuerung und Überwachung des Flüssigkeitsdurchflusses erfordern.

Hauptmerkmale von Durchflussmessern:

Messfähigkeit: Durchflussmesser quantifizieren die tatsächliche Durchflussmenge und liefern detaillierte Daten über die Menge der durch das System fließenden Flüssigkeit.

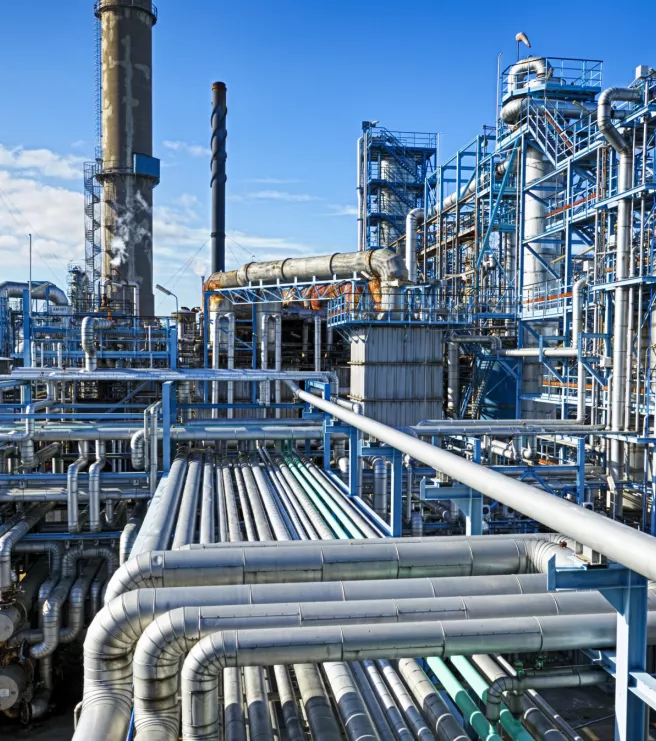

Anwendungen: In Branchen wie der Wasseraufbereitung, der chemischen Verarbeitung, der Öl- und Gasindustrie, der Pharmazie sowie der Lebensmittel- und Getränkeindustrie.

Datenausgabe: In der Regel liefern Durchflussmesser kontinuierliche Echtzeitdaten, die zur Überwachung, Steuerung und Optimierung von Prozessen verwendet werden können.

Durchflussschalter

Durchflussschalter hingegen sind Geräte, die den Durchfluss von Flüssigkeiten oder Gasen überwachen und ein Alarm- oder Steuersignal auslösen, wenn der Durchfluss eine bestimmte Menge erreicht. Im Gegensatz zu Durchflussmessern, die detaillierte Daten über die Durchflussmenge liefern, werden Durchflussschalter in erster Linie zu Sicherheits- und Schutzzwecken eingesetzt.

Hauptmerkmale von Durchflussschaltern:

• Überwachungsfunktion: Durchflussschalter erkennen, ob der Durchfluss innerhalb des gewünschten Bereichs liegt und lösen eine Aktion aus, wenn die Durchflussmenge von den eingestellten Parametern abweicht.
• Anwendungen: Häufig in Systemen eingesetzt, in denen die Einhaltung einer bestimmten Durchflussmenge sicherheitskritisch ist, z. B. in Kühlsystemen, Schmiersystemen und Brandschutzsystemen.
• Steuerausgang: Durchflussschalter liefern keine kontinuierlichen Durchflussdaten, sondern bieten stattdessen Ein-/Aus-Signale oder Alarme zur Anzeige von Durchflussabweichungen.

Die Wahl des richtigen Geräts

Die Wahl zwischen einem Durchflussmesser und einem Durchflussschalter hängt von den spezifischen Anforderungen Ihrer Anwendung ab:

• Wenn eine präzise Messung und Steuerung des Flüssigkeitsdurchflusses erforderlich ist, ist ein Durchflussmesser die richtige Wahl.
• Wenn es in erster Linie darum geht, sicherzustellen, dass die Durchflussmenge innerhalb eines sicheren Bereichs bleibt, und wenn dies nicht der Fall ist, einen Alarm oder eine Steuerungsmaßnahme auszulösen, ist ein Durchflussschalter besser geeignet.

Für weitere Informationen zur Auswahl des richtigen Durchflussmessgeräts für Ihre Anwendung wenden Sie sich bitte an unser Expertenteam.
