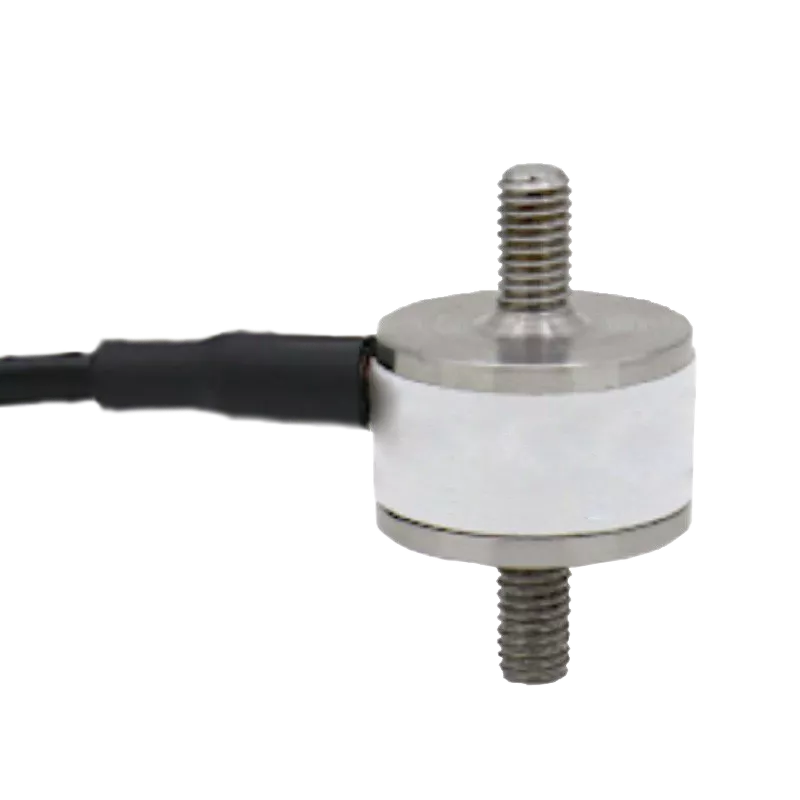

ALF251 Miniaturkraftaufnehmer

Miniatur-Kraftaufnehmer zur Kraftmessung bei beengten Platzverhältnissen

3D Step-Dateien

Die 3D-Modelle ermöglichen Ihnen

  • Realitätsnahe Darstellung und bessere räumliche Vorstellung
  • Frühzeitiges Erkennen von Einbauproblemen
  • Wertvolle Daten für Folgeprozesse
  • Verbesserung der technischen Dokumentation
 TECHNISCHE SPEZIFIKATIONEN

Eigenschaften

  • Messbereiche von 0 ... 100 N bis 0 ... 3,2 kN
  • Für axiale Zug- / Druckbelastung
  • Linearitätsabweichung 0,5 % v.E.
  • Ausgangssignal 1,6 mV/V oder normiert 1,0 mV/V ±0,5 %
  • Versorgungsspannung 5 VDC, max. 10 VDC (ALF250), 10 VDC (ALF251)

Allgemeine Informationen

Die Miniaturlastmesszellen der Serien ALF250 und ALF251 sind geeignet für die statische und dynamische Messung von Druckkräften unter beengten Einbauverhältnissen. Auf Grund der verwendeten Folien-Dehnmessstreifen in Vollbrückenschaltung erzielt man zwar ein niedriges Ausgangssignal - welches durch nachgeschaltete Verstärker leicht verstärkt werden kann - dafür aber im Gegensatz zu Gebern mit Halbleiter-DMS ein deutlich besseres Temperatur-verhalten und eine gute Stabilität.

Die Geber sind in 2 Baugrößen (ALF250: 15 mm Durchmesser, ALF251: 20 mm Durchmesser) lieferbar, mit denen die verschiedenen Messbereiche abgedeckt werden. Der Nenntemperaturbereich reicht von -10 °C bis +50 °C, einsetzbar sind diese Geber von -10 °C bis +80 °C. Beim Einbau der Geber ist zu beachten, dass die Kraft genau axial eingeleitet wird, da es sonst zu Fehlmessungen kommen kann.

Für die Weiterverarbeitung des Gebersignals können vorhandene DC- oder TF-Messbrücken verwendet werden. Aus unserem Lieferprogramm steht eine Vielzahl von Messverstärkern und Auswerteelektroniken zur Verfügung.



Vorteile

  • Einfache Montage
  • Durchmesser nur 15 mm (ALF250) bzw. 20 mm (ALF251)
  • Gehäuse aus gehärtetem Edelstahl
  • Rückführbares Kalibrierzertifikat
  • Dicht gemäß IP65

Eigenschaften

  • Messbereiche von 0 ... 100 N bis 0 ... 3,2 kN
  • Für axiale Zug- / Druckbelastung
  • Linearitätsabweichung 0,5 % v.E.
  • Ausgangssignal 1,6 mV/V oder normiert 1,0 mV/V ±0,5 %
  • Versorgungsspannung 5 VDC, max. 10 VDC (ALF250), 10 VDC (ALF251)

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Angebot anfordern

Die richtige Messtechnik-Lösung für Ihre Anwendung:

  • Kostenlose & unabhängige Beratung
  • Maßgeschneidertes Angebot
  • Entwicklung von Standard- und Sonderlösungen
  • Schnelle Reaktionszeiten

ALF251 Miniaturkraftaufnehmer

 Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 350, O
Creep - 20 minutes ±0.1, % AL
Excitation voltage - maximum 10, V
Excitation voltage - recommended 10, V
Hysteresis ±0.5, % RL
Insulation resistance - minimum at 50vdc 500, MO
Load direction Tension, compression, bi-directional
Measurement ranges 100N, 200N, 400N, 800N, 1.6kN, 3.2kN
Non-linearity - terminal ±0.5, % RL
Overload - safe 50% RL
Overload - ultimate 100, % RL
Rated output - nominal 1.6, mV/V
Rated output - rationalised 1.0, mV/V
Rationalisation tolerance ±0.5, % RL
Repeatability ±0.1, % RL
Sealing IP65
Temperature effect on rated output per ºc ±0.005, % AL
Temperature effect on zero load output per ºc ±0.03, % RL
Temperature range - compensated -10 to +50, ºC
Temperature range - safe -10 to +80, ºC
Weight - nominal (excluding cable) 8 to 11, g
Zero load output ±4, % RL
