Allgemeine Informationen

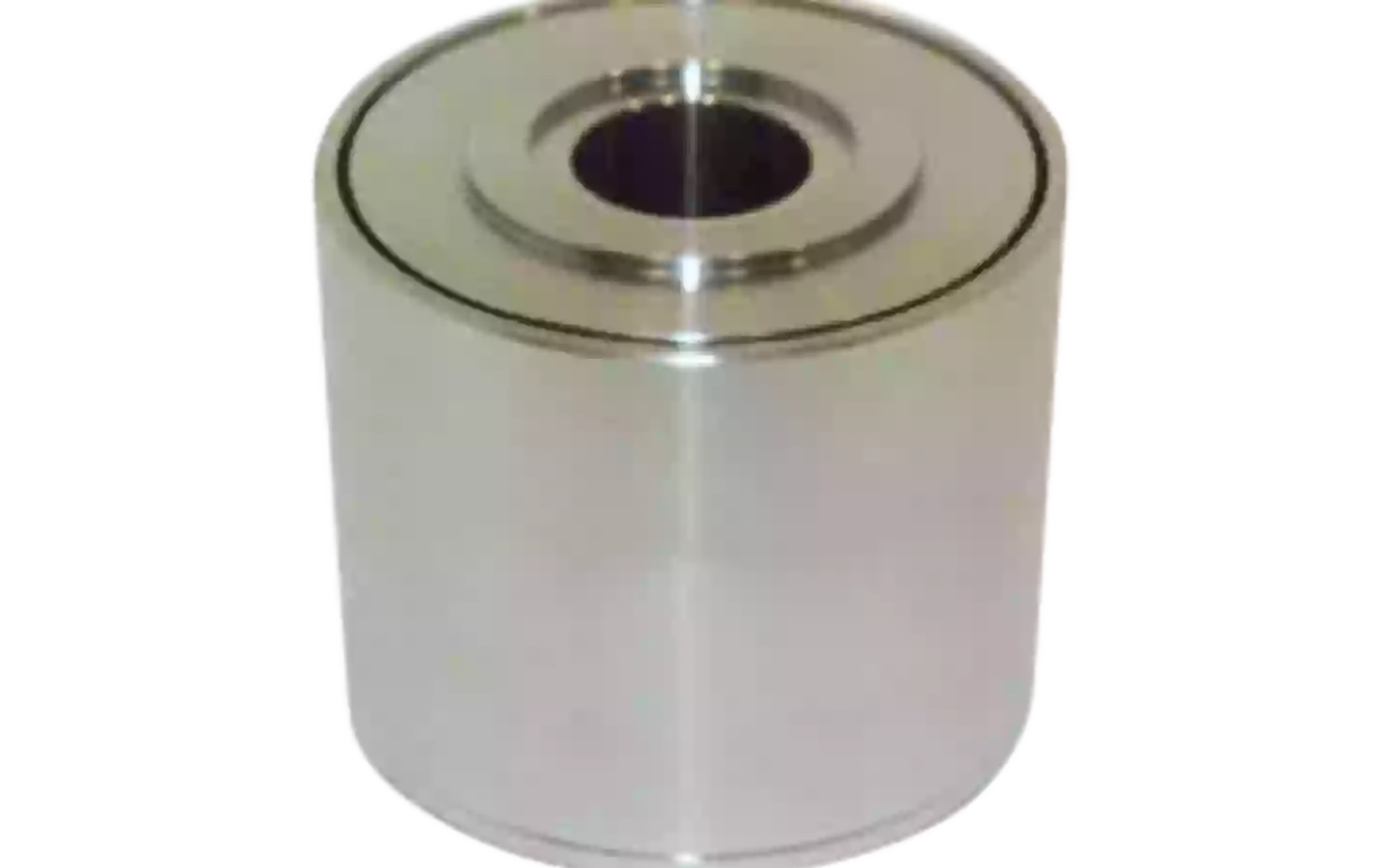

Bei den Kraftaufnehmern der Serie ALF203 handelt es sich um robuste, äußerst kompakte, aber dennoch präzise messende Aufnehmer für große Kräfte. Das als Hohlkörper ausgebildete Messelement ist mit 8 Miniatur-Metallfolien-Dehnmessstreifen ausgestattet, die als 2 DMS-Vollbrücken verschaltet sind. Durch diese Anordnung ist der Geber relativ unempfindlich gegen Seitenkräfte oder nichtzentrische Belastungen.
Gewichts- oder Kraftmessungen können mit diesen Gebern direkt als Druckkraftmessungen gegen die ringförmigen Geberenden oder als Zugkraftmessung in Verbindung mit Zugbolzen, die durch den Ringkörper geführt werden, ausgeführt werden. Der robuste Aufbau und die einfache Handhabung machen diesen Geber besonders geeignet für den harten Industrieeinsatz. Für die Versorgung des Gebers und die Verstärkung des Ausgangssignals können die gängigen DC- oder TF-Messbrücken eingesetzt werden.
Eigenschaften
- Messbereiche 0 … 400 kN und 0 … 800 kN
- Für Druckbelastung
- Linearitätsabweichung 0,25 % v.E.
- Ausgangssignal 1,2 mV/V oder normiert 1,0 mV/V ±0,5 %
- Versorgungsspannung 10 VDC, max. 20 VDC
- Auch mit integrierter Elektronik verfügbar
