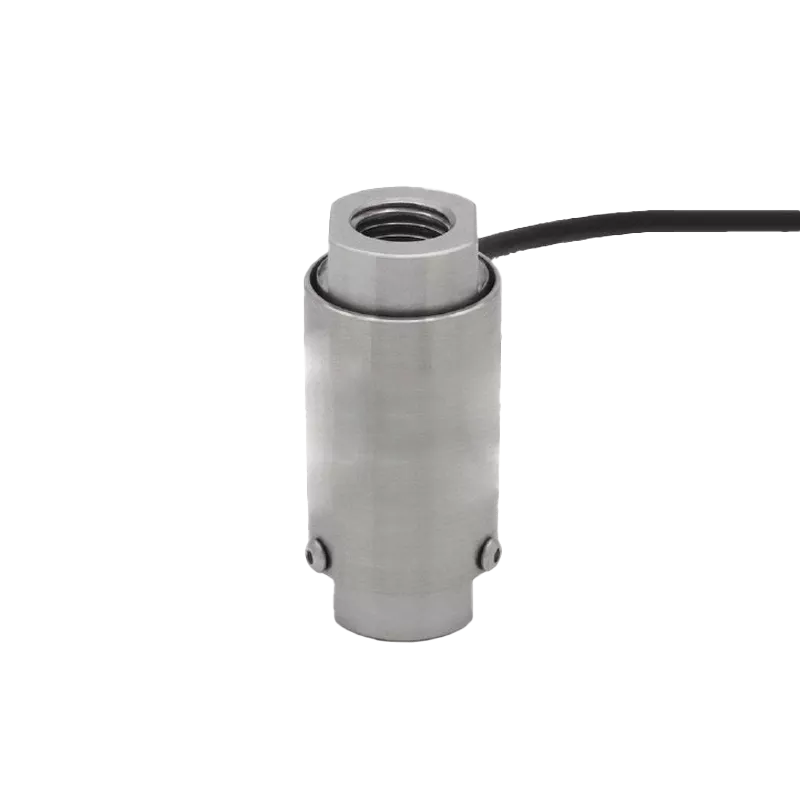

ALF317 Zylindrischer Kraftaufnehmer

Zylindrischer Kraftaufnehmer mit Innengewinden für hohe Lastwechsel

3D Step-Dateien

Die 3D-Modelle ermöglichen Ihnen

  • Realitätsnahe Darstellung und bessere räumliche Vorstellung
  • Frühzeitiges Erkennen von Einbauproblemen
  • Wertvolle Daten für Folgeprozesse
  • Verbesserung der technischen Dokumentation
 TECHNISCHE SPEZIFIKATIONEN

Eigenschaften

  • Messbereiche von 0 … 5 kN bis 0 … 1.000 kN
  • Für Zug- / Druckbelastung
  • Linearitätsabweichung 0,05 % v.E.
  • Ausgangssignal 1,2 mV/V oder normiert 1,0 mV/V ±0,1 %
  • Versorgungsspannung 10 VDC, max. 20 VDC

Allgemeine Informationen

Bei den Kraftaufnehmern der Serie ALF317 handelt es sich um äußerst robuste, abgedichtete Aufnehmer für den harten Industrieeinsatz. Als Messelement wird ein speziell ausgeformter interner Stauch-/Dehnzylinder verwendet, der mit DMS-Vollbrücken bestückt ist. Bei diesem Geber wird die Last immer zentrisch eingeleitet. Der Aufnehmer zeigt außerordentlich gute Eigenschaften im Hinblick auf die Symmetrie bei Zug- und Druckbelastung – eine Eigenschaft, die man bisher nur bei sehr flach bauenden „Pancake“-Kraftaufnehmern hatte. Bei vergleichbaren Eigenschaften hat diese Konstruktion den Vorteil des relativ schlanken Aufbaus, der besonders bei Aktuator-Anwendungen von Vorteil ist. An beiden Enden des Gebers sind Innengewinde zur einfachen Lastaufnahme angeordnet. Der elektrische Anschluss erfolgt über ein fest angebautes Kabel oder über einen Steckanschluss mit Gegenstecker (Option).

Eigenschaften

  • Messbereiche von 0 … 5 kN bis 0 … 1.000 kN
  • Für Zug- / Druckbelastung
  • Linearitätsabweichung 0,05 % v.E.
  • Ausgangssignal 1,2 mV/V oder normiert 1,0 mV/V ±0,1 %
  • Versorgungsspannung 10 VDC, max. 20 VDC

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Angebot anfordern

Die richtige Messtechnik-Lösung für Ihre Anwendung:

  • Kostenlose & unabhängige Beratung
  • Maßgeschneidertes Angebot
  • Entwicklung von Standard- und Sonderlösungen
  • Schnelle Reaktionszeiten

ALF317 Zylindrischer Kraftaufnehmer

 Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 700 Ω
Creep - 20 minutes ±0.05% AL
Excitation voltage - maximum 20V
Excitation voltage - recommended 10V
Fatigue life 10^8 RL cycles
Hysteresis ±0.1% RL
Insulation resistance - minimum at 50vdc 500MΩ
Load direction Tension, compression, bi-directional
Measurement range 5kN, 10kN, 25kN, 50kN, 100kN, 250kN, 500kN, 1MN
Non-linearity - terminal ±0.05% RL
Output symmetry ±0.5% AO
Overload - safe 50% RL
Overload - ultimate 200% RL
Rated output - nominal 1.2mV/V
Rated output - rationalised 1.0mV/V
Rationalisation tolerance (applies to single direction calibrations) ±0.1% RL
Repeatability ±0.02% RL
Sealing IP65
Temperature effect on rated output per °c ±0.005% AL
Temperature effect on zero load output per °c ±0.01% RL
Temperature range - compensated -10 to +50°C
Temperature range - safe -10 to +80°C
Zero load output ±4% RL
