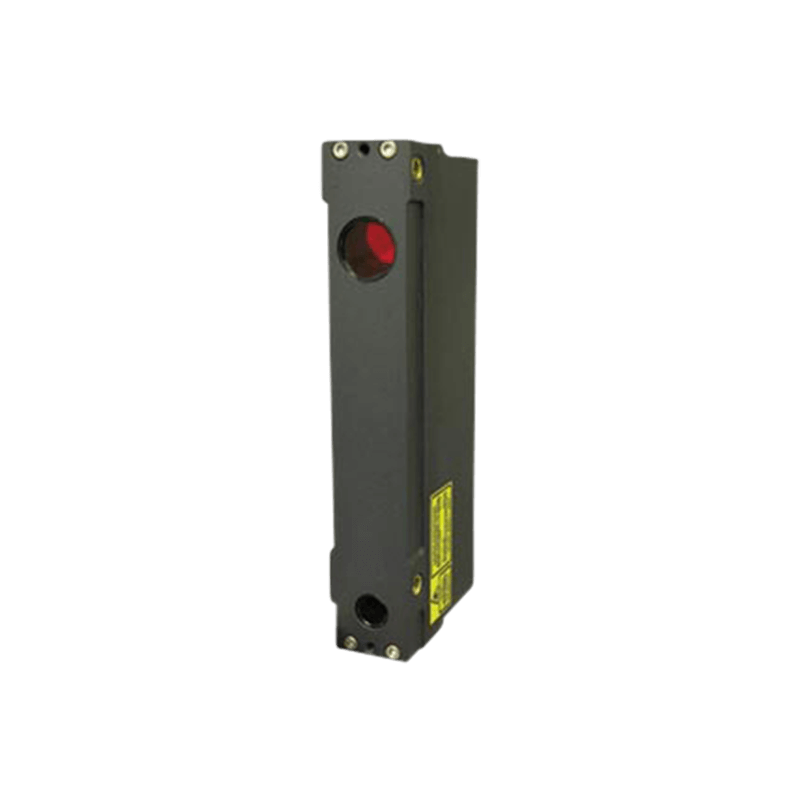

FDRF600-Serie Laser-Triangulationssensor

Designed for Large-base and long range applications


Eigenschaften

  • Up to 2.5 m range in a compact sensor
  • Measurement ranges: 10, 30, 40, 100, 250, 500, 600, 1.000, 1.500, 2.000 or 2.500 mm
  • Resolution: 0,01% (for digital version)
  • Temperature drift: 0.02% of the range/°С
  • Varied offset distances for custom applications
  • Available in Blue diode wavelength for measuring hot objects

About the FDRF600 Series Laser Triangulation Sensor

The sensors are intended for non-contact measuring and checking of position, displacement, dimensions, surface profile, deformation, vibrations, sorting and sensing of technological objects as well as for measuring levels of liquid and bulk materials.

The series includes 13 sensors with the measurement range, from10 to 2500 mm and the base distance from 230 to 1 mm. The Series is divided into 3 groups. The first group includes the sensors with large bases and short measurement ranges, second group includes sensors with medium bases and ranges and the third group is the sensors with long ranges.

There are two options of laser mounted in the sensor, RED or BLUE laser. The use of blue lasers instead of conventional red lasers greatly enhances capabilities of the sensors, in particular, for such uses as control of high-temperature objects and organic materials. Custom-ordered configurations are possible with parameters different from those shown below.

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Base distance x 230 - 1300 mm
Housing material Aluminium
Lightsource Red (660nm) or Blue (405nm)
Linearity ±0.1%/±0.05 of the range
Max. measurement frequency 9400 Hz
Output interface RS232, RS485, CAN, Ethernet, 4-20mA, 0-10V
Range 10, 30, 40, 100, 250, 500, 600, 1000, 1500, 2000, 2500mm
Resolution 0.01% (for digital output), or 0.03%
Size 160x61x31 mm
Temperature drift 0.02% of the range/°С
Weight 500 gram
