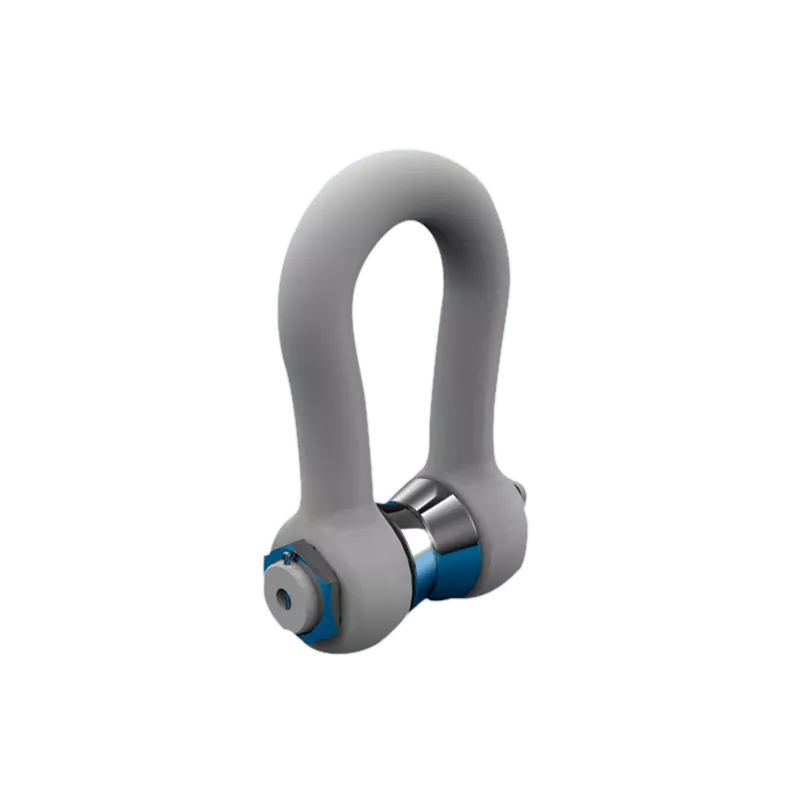

TELSHACK-B-HL Schäkel-Kraftaufnehmer

Wiegezelle mit Schäkel für das Heben und Wiegen in rauen Umgebungen, einschließlich Tauchanwendungen


Eigenschaften

  • Bereiche: 0 - 1 bis 0 - 1.000 Tonnen
  • Lastbolzen aus rostfreiem Stahl (bis zu 6,5 t)
  • Schutzklasse IP67
  • Einfache Installation und Bedienung
  • Konstruktion aus robustem Karbonstahl (9,5 t und mehr)

Allgemeine Informationen

Die TELSHACK-B-HL Lastschäkel sind für das Heben und Wiegen in rauen Umgebungen, einschließlich Unterwasseranwendungen, konzipiert. Die Schäkelbolzen sind aus hochfestem rostfreiem Stahl bis 6,5te und hochfestem Kohlenstoffstahl ab 9,5te geschmiedet und werden nach anspruchsvollen Spezifikationen bearbeitet. Der Basisschäkel verwendet den Crosby G2130 (1 bis 25te), G2140 (40 bis 120te) und GN Rope H10 (150 bis 1000te).

Diese Reihe von Lastzellen ist bis zu 150 % der normalen Nennlast belastbar und ist in einem Bereich von 1 bis 1000 Tonnen erhältlich. Das integrierte Kabel wird normalerweise durch die Verdrehsicherung oder durch eine separate Schutzplatte geschützt. Der TELSHACK-B-HL ist intern geeicht und der gesamte Messbereich ist nach IP67 abgedichtet, um ihn im Betrieb zu schützen.

Sie sind einfach zu montieren und in den gängigen Bügelgrößen erhältlich. Als Option kann ein rotierender Spulenkörper geliefert werden, um die Last zu zentralisieren und eventuelle Punktbelastungseffekte zu minimieren, wenn der Schäkel unter Last steht. Wir sind auch gerne bereit, spezielle Anforderungen zu besprechen, die erfüllt werden können.

Die TELSHACK-B-HL-Serie ist als Einzelgerät oder in Kombination mit unserem umfangreichen Sortiment an Messgeräten als komplettes Lastüberwachungspaket erhältlich. Eine kabellose Version ist ebenfalls erhältlich (siehe TELSHACK-B für weitere Informationen).


Eigenschaften TELSHACK-B-HL Lastschäkel

  • Schäkel und Lastmessbolzen vollständig zertifiziert
  • Optionaler Spulenkörper zur Lastzentralisierung
  • Kann mit verstärktem Ausgang geliefert werden
  • Unterwasser- und viele andere Optionen verfügbar

Anwendungen für TELSHACK-B-HL

  • Wiegen von Unterhakenzügen/Kränen
  • Überwachung von Seilspannungen
  • Schlepp-/Mooring-Spannung
  • Überwachung der sicheren Last eines Krans
  • Prüfung von Pollern

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 350Ω
Compensated temperature range -10 to +50°C
Connection type 10 metre 4 core screened PUR cable (glanded exit)
Environmental protection level IP67
Excitation voltage 10vdc recommended, 15vdc maximum
Insulation resistance >500MΩ @ 500vdc
Non-linearity <±1% of rated load (typically)
Non-repeatability <±0.1% of rated load
Operating temperature range -20 to 70°C
Output Between 1.8mV and 3.6mV
Proof load 150% of rated load
Rated load (tonnes) 1, 2, 3.25, 4.75 6.5, 9.5, 12, 17, 25, 40, 55, 85, 120, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000
Span temperature coefficient <±0.1% of rated load/°C
Ultimate breaking load 300% of rated load
Zero temperature coefficient <±0.1% of rated load/°C
