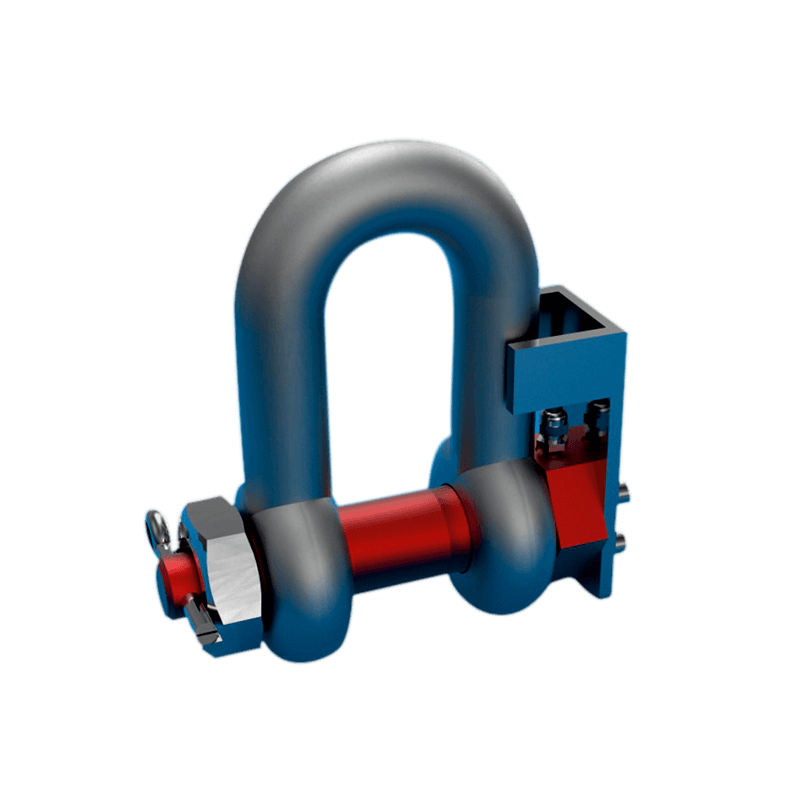

TELSHACK-D Schäkel-Kraftaufnehmer

Schäkel-Wiegezelle vom Typ D mit hochfester Karbonstahlkonstruktion für das Heben und Wiegen in rauen Umgebungen


Eigenschaften

  • Messbereiche: 0 - 1 t bis 0 - 35 t
  • Zugspannung
  • Nichtlinearität 1 % von RL
  • Ausgang 1,8 mV - 2,4 mV, Verstärkerausgang optional
  • Versorgungsspannung 10 VDC, max. 15 VDC
  • Konstruktion aus hochfestem Karbonstahl
  • Schutzklasse IP67

Allgemeine Informationen

Diese Reihe von Wägezellen ist bis zu 150 % der normalen Nennlast belastbar und in einem Bereich von 1 t bis 35 t erhältlich. Der TELSHACK-D ist intern geeicht und der gesamte Messbereich ist nach IP67 abgedichtet, um ihn im Betrieb zu schützen.

Sie sind einfach zu montieren und in Standard-Bügelgrößen erhältlich. Als Option kann ein rotierender Spulenkörper geliefert werden, um die Last zu zentralisieren und eventuelle Punktbelastungseffekte zu minimieren, wenn der Schäkel unter Last gesetzt wird. Für spezielle Anforderungen kontaktieren Sie uns bitte.

Die TELSHACK-D-Serie kann allein oder in Kombination mit unserem umfangreichen Instrumentenprogramm geliefert werden, um ein komplettes Lastüberwachungspaket zu erhalten.


Eigenschaften TELSHACK-D

  • Einfache Installation und Bedienung
  • Schäkel und Lastbolzen vollständig zertifiziert
  • Optionaler Spulenkörper zur Lastzentrierung
  • Viele weitere Optionen verfügbar

Anwendungen TELSHACK-D Schäkel

  • Wiegen von Unterhakenwinden/Kränen
  • Überwachung der Seilspannung
  • Schlepp-/Mooring-Spannung
  • Überwachung der sicheren Last eines Krans

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Bridge resistance 350Ω
Compensated temperature range -10 to +50°C
Connection type 10 metre 4 core screened PUR cable (glanded exit)
Environmental protection level IP67
Excitation voltage 10vdc recommended, 15vdc maximum
Insulation resistance >500MΩ @ 500vdc
Non-linearity <±1% of rated load (typically)
Non-repeatability <±0.1% of rated load
Operating temperature range -20 to 70°C
Output Between 1.8mV and 2.4mV
Proof load 150% of rated load
Rated load (tonnes) 1, 2, 3.25, 4.75, 6.5, 9.5, 12, 17, 25, 35
Span temperature coefficient <±0.01% of rated load/°C
Ultimate breaking load 300% of rated load
Zero temperature coefficient <±0.01% of rated load/°C
