Allgemeine Informationen

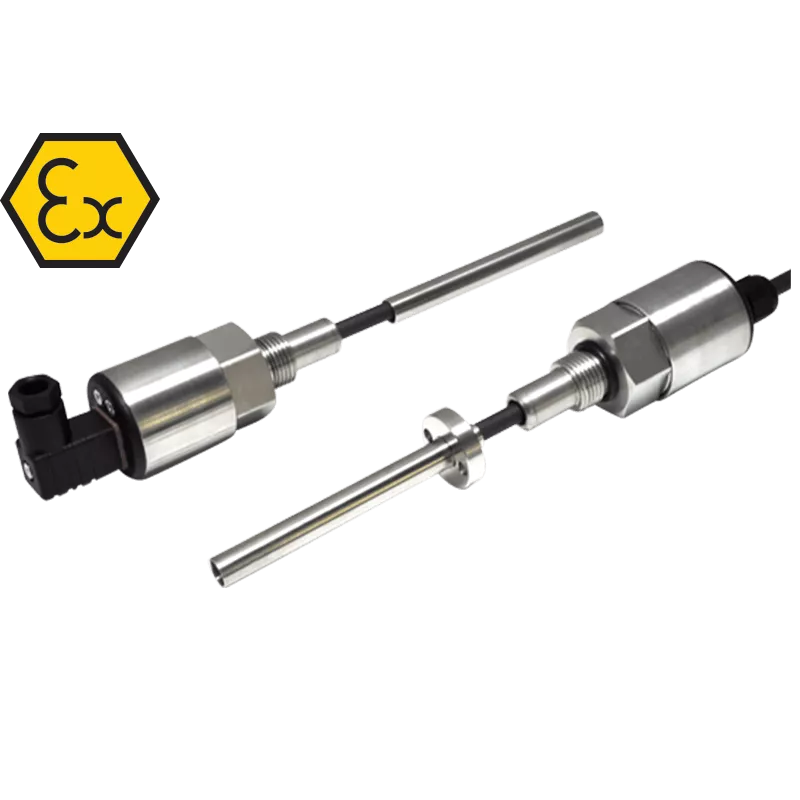

Mit dem induktiven Positionssensor LIPS Serie X100 steht dem Hydraulikanwender für den Einsatz im explosionsgefährdeten Bereich nun ein hochgenauer, preisgünstiger Sensor zur Verfügung, bei dem durch ein neuartiges, induktives Verfahren ein ausgezeichnetes Preis-Leistungs-Verhältnis erreicht wird. Bei diesem Sensor wird ein metallisches Targetrohr aus nichtmagnetischem Material (Edelstahl) über den aus wenigen Wicklungen bestehenden Teil des Spulenkörpers verschoben. Eine zweite Wicklung gleicher Induktivität, die sehr kompakt gewickelt ist, befindet sich im oberen Teil des Spulenkörpers und wird vom Target nicht abgedeckt. Durch zwei zusätzliche Kondensatoren wird eine Vollbrücke gebildet, die, je nach Position des Targets, verstimmt wird. Die Induktivität der Spulen ist durch die hohe Oszillatorfrequenz relativ unabhängig von den magnetischen Eigenschaften der Umgebung. Sie wird hauptsächlich von der Leitfähigkeit des Targetmaterials beeinflusst.
Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Für den Einsatz im explosionsgefährdeten Bereich muss der Sensor zusammen mit einem speziellen Trennverstärker X005 betrieben werden, der im sicheren Bereich angeordnet ist und die Versorgung des im gefährdeten Bereich angeordneten Sensors übernimmt. Im Trennverstärker wird das dem Weg proportionale Spannungssignal des Wegsensors in industrieübliche Signale wie z. B. 4 ... 20 mA oder 0,5 ... 9,5 V umgesetzt.
Der LIPS-Wegsensor hat gegenüber anderen analogen Wegsensoren entscheidende Vorteile, wie z. B. das günstige Verhältnis von Weg- zu Baulänge. Trotzdem zeichnet er sich, ähnlich wie ein LVDT, durch einen praktisch verschleißfreien Betrieb aus.
Der Sensor ist in ein robustes Metallgehäuse, dicht nach IP65, eingebaut. Die Standard-Bauform ist speziell für den Einsatz in Hydraulik-Zylindern ausgelegt (Einschraubgewinde M20x1,5, M18x1,5 oder 3/4”-16UNF sowie druckfest bis 350 bar) jedoch sind auch kundenspezifische Ausführungen nach Absprache lieferbar. Das mitgelieferte Target besteht aus nicht-magnetischem Material; Sonderausführungen auf Anfrage!
Einsatz nur in Verbindung mit Trennverstärker X005!
Sensor und Trennverstärker müssen im Werk gemeinsam als System kalibriert werden!
