X111 induktiver Wegaufnehmer

---

Eigenschaften

• Intrinsically safe for Gas to: Ex II 1G
• Travel set to customer’s requirement
• Compact and self-contained
• High durability and reliability
• High accuracy and stability
• Sealing to IP65/IP67 as required

---

Allgemeine Informationen

Mit dem induktiven Positionssensor LIPS Serie X111 steht dem Anwender ein hochgenauer, preisgünstiger Sensor zur Verfügung, bei dem durch ein neuartiges, induktives Verfahren ein ausgezeichnetes Preis-Leistungs-Verhältnis erreicht wird. Es handelt sich hierbei um eine robuste Version des Sensors LIPS X101, deren Schubstange einen größeren Durchmesser von 12,6 mm besitzt.

Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Für den Einsatz im explosionsgefährdeten Bereich wird der Sensor zusammen mit einem speziellen Trennverstärker X005 betrieben, der im sicheren Bereich angeordnet ist und die Versorgung des im gefährdeten Bereich angeordneten Sensors übernimmt. Im Trennverstärker wird das dem Weg proportionale Spannungssignal des Wegsensors in industrieübliche Signale wie 4 ... 20 mA oder 0,5 ... 9,5 V (je nach gewähltem Trennverstärkermodells) umgesetzt.

Im Gegensatz zu vielen digitalen Wegmesssystemen steht das Signal sofort nach der Inbetriebnahme als analoger Absolutwert zur Verfügung. Er zeichnet sich, ähnlich wie ein LVDT, durch einen praktisch verschleißfreien Betrieb aus. Die Linearitätsabweichung ist kleiner als 0,25 % v.B. für Sensoren bis 450 mm Messweg (<0,5 % für Messwege >450 mm), der Temperatureinfluss ist bis zu einer Temperatur von 80 °C kompensiert.

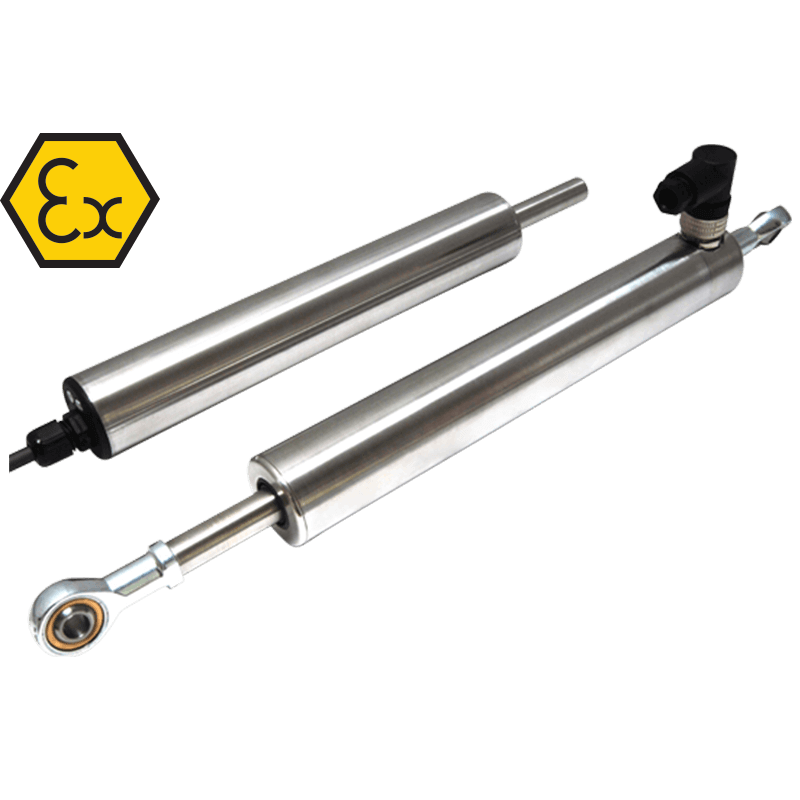

Der Sensor ist in ein robustes Metallgehäuse, dicht nach IP65, eingebaut (optional IP67). Bei der Standard-ausführung sind ein axialer Steckanschluss sowie eine Gewindebohrung M8 an der beweglichen Schubstange vorgesehen. Das Gebergehäuse wird geklemmt. Optional sind einschraubbare sphärische Gelenkköpfe (für Gehäuse und Schubstange) möglich; der Steckeranschluss oder der Kabelabgang erfolgen dann seitlich. Außerdem sind die Geber auch mit eingebauter Rückholfeder lieferbar. Spezielle Kundenwünsche für den Gebereinbau können in den meisten Fällen berücksichtigt werden.

Eigenschaften

• Eigensicher für Ex-Bereich Gas/Dämpfe: Ex II 1G
• Messwege von 0 ... 50 mm bis 0 ... 600 mm
• Kompakt und in sich geschlossen
• Lange Lebensdauer und hohe Zuverlässigkeit
• Hohe Genauigkeit und Stabilität
• IP65 oder IP67

Einsatz nur mit zusätzlichem Trennverstärker X005!

Sensor und Trennverstärker müssen im Werk gemeinsam als System kalibriert werden!

---
