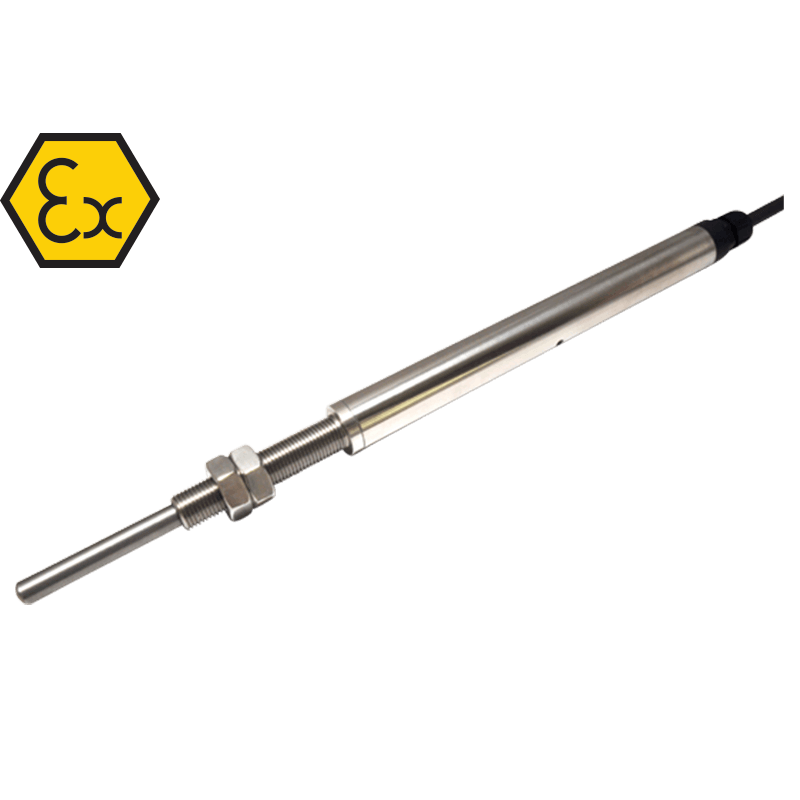

X112 induktiver Wegaufnehmer

---

Eigenschaften

• Intrinsically safe for Gas to: II 1G
• Travel set to customer’s requirement
• Compact 19 mm diameter body
• Gauge head positioning for industrial and scientific applications
• Non contacting inductive technology to eliminate wear

---

Allgemeine Informationen

Mit dem induktiven Wegtaster LIPS Serie X112 steht dem Anwender ein hochgenauer, preisgünstiger Sensor zur Verfügung, bei dem durch ein neuartiges, induktives Verfahren ein ausgezeichnetes Preis-Leistungs-Verhältnis erreicht wird.

Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Bei einer Betriebsspannung von 5 V steht ein Signalbereich von 0,5 …4,5 V zur Verfügung. Im Gegensatz zu vielen digitalen Wegmesssystemen steht das Signal sofort nach der Inbetriebnahme als analoger Absolutwert zur Verfügung.

Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Für den Einsatz im explosionsgefährdeten Bereich wird der Sensor zusammen mit einem speziellen Trennverstärker X005 betrieben, der im sicheren Bereich angeordnet ist und die Versorgung des im gefährdeten Bereich angeordneten Sensors übernimmt. Im Trennverstärker wird das dem Weg proportionale Spannungssignal des Wegsensors in industrieübliche Signale wie 4 ... 20 mA oder 0,5 ... 9,5 V (je nach gewähltem Trennverstärkermodells) umgesetzt.

Der LIPS hat auch gegenüber anderen analogen Wegsensoren entscheidende Vorteile, wie z.B. das günstige Verhältnis von Weg- zu Baulänge. Trotzdem zeichnet er sich, ähnlich wie ein LVDT, durch einen praktisch verschleißfreien Betrieb aus. Da er zudem auch elektrisch für einen dynamischen Bereich von DC bis >10 kHz ausgelegt ist, eignet er sich hervorragend für hochdynamische Anwendungen. Die Linearitätsabweichung ist kleiner als 0,25% v.E.; der Temperatureinfluss ist bis zu einer Temperatur von 80°C kompensiert. Der Sensor selbst enthält die gesamte Elektronik einschließlich der notwendigen EMV-Komponenten für ratiometrischen Betrieb. Der Sensor ist in ein robustes Edelstahlgehäuse, dicht nach IP67, eingebaut. Bei der Standardbauform sind ein axialer Kabelanschluss sowie ein abgerundetes Ende an der beweglichen Tasterspitze vorgesehen. Das Gebergehäuse ist über ein 1/2“ UNF-Außengewinde verschraubbar. Spezielle Kundenwünsche für den Gebereinbau können in den meisten Fällen berücksichtigt werden.

Eigenschaften

• Eigensicher im Bereich Gas/Dämpfe gemäß Ex II 1G
• Messbereiche von 0 ... 10 mm bis 0 ... 50 mm
• Wegtaster für Anwendungen in Industrie und Forschung
• berührungslose induktive Technologie
• kompakte Bauform mit Gehäusedurchmesser 19 mm
• IP67

Einsatz nur mit zusätzlichem Trennverstärker X005!

Sensor und Trennverstärker müssen im Werk gemeinsam als System kalibriert werden!

---
