X117 induktiver Wegaufnehmer

---

Eigenschaften

• Intrinsically safe for Gas to: Ex II 1G
• Compact 19 mm diameter body
• Travel set to customer’s requirement
• High accuracy and stability
• Sealing to IP67
• Non-contacting inductive technology to eliminate wear

---

Allgemeine Informationen

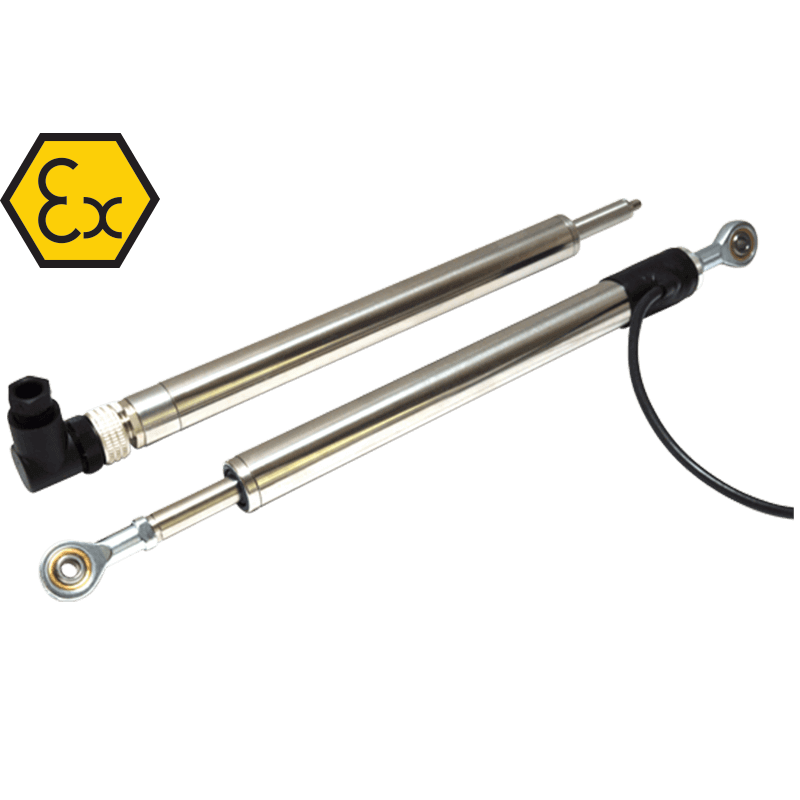

Mit dem induktiven Wegaufnehmer LIPS Serie X117 steht dem Anwender ein hochgenauer, preisgünstiger Sensor zur Verfügung, bei dem durch ein neuartiges, induktives Verfahren ein ausgezeichnetes Preis-Leistungs-Verhältnis erreicht wird. Bei den Aufnehmern der Serie X117 handelt es sich um besonders kompakte Aufnehmer mit einem Gehäusedurchmesser von nur 19 mm. Die Standardausführung besitzt ein M5-Außengewinde an der Schubstange, optional stehen M5-Gelenkköpfe für Schubstange und Gehäuse zur Verfügung.

Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Für den Einsatz im explosionsgefährdeten Bereich wird der Sensor zusammen mit einem speziellen Trennverstärker X005 betrieben, der im sicheren Bereich angeordnet ist und die Versorgung des im gefährdeten Bereich angeordneten Sensors übernimmt. Im Trennverstärker wird das dem Weg proportionale Spannungssignal des Wegsensors in industrieübliche Signale wie 4 ... 20 mA oder 0,5 ... 9,5 V (je nach gewähltem Trennverstärkermodells) umgesetzt.

Der LIPS hat auch gegenüber anderen analogen Wegsensoren entscheidende Vorteile, wie z.B. das günstige Verhältnis von Weg- zu Baulänge. Trotzdem zeichnet er sich, ähnlich wie ein LVDT, durch einen praktisch verschleißfreien Betrieb aus. Da er zudem auch elektrisch für einen dynamischen Bereich von DC bis >10 kHz ausgelegt ist, eignet er sich hervorragend für hochdynamische Anwendungen. Die Linearitätsabweichung ist kleiner als 0,25% v.B.; der Temperatureinfluss ist bis zu einer Temperatur von 80°C kompensiert. Der Sensor selbst enthält die gesamte Elektronik einschließlich der notwendigen EMV-Komponenten für ratiometrischen Betrieb.

Eigenschaften

• Eigensicher für Bereich Gas/Dämpfe: Ex II 1G
• Berührungslose induktive Technologie
• Messbereiche von 0 ... 10 mm bis 0 ... 300 mm
• kompakte Bauform mit Gehäusedurchmesser 19 mm
• langlebig und zuverlässig
• IP67

Einsatz nur mit zusätzlichem Trennverstärker X005!

Sensor und Trennverstärker müssen im Werk gemeinsam als System kalibriert werden!

---
