P103 Linearer induktiver Wegaufnehmer

Absolut messender, hochgenauer, preisgünstiger Sensor mit ungewöhnlich breitem dynamischem Bereich von >10 kHz


Eigenschaften

  • Short body length
  • Travel set to customer’s requirement
  • Sealing to IP65/IP67 as required
  • High durability and reliability
  • High accuracy and stability
  • Non-contacting inductive technology to eliminate wear

Allgemeine Informationen

Mit dem induktiven Positionssensor LIPS P103 steht dem Anwender ein hochgenauer, preisgünstiger Sensor zur Verfügung, bei dem durch ein neuartiges, induktives Verfahren ein ungewöhnlich breiter dynamischer Bereich von >10 kHz erreicht wird. Diese Sensortechnologie eignet sich daher besonders gut für hochdynamische Anwendungen (schnelle Verstellzylinder u.ä.).

Das Ausgangssignal des Sensors ist entweder direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb) oder, bei eingebauter Zusatzelektronik, nur abhängig vom Messweg. Im Gegensatz zu vielen digitalen Wegmess-systemen steht das Signal sofort nach der Inbetriebnahme als analoger Absolutwert zur Verfügung. Der LIPS hat auch gegenüber anderen analogen Wegsensoren entscheidende Vorteile, wie z.B. das günstige Verhältnis von Weg- zu Baulänge.

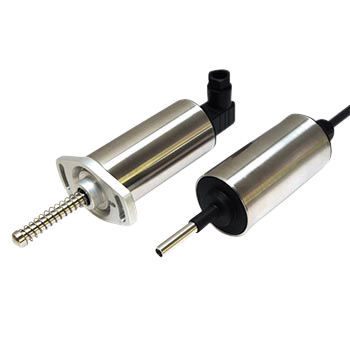

Trotzdem zeichnet er sich, ähnlich wie ein LVDT, durch einen praktisch verschleißfreien Betrieb aus. Die Linearitätsabweichung ist kleiner als 0,25 %; der Temperatureinfluss ist bis zu einer Temperatur von 125°C (nur 5V-Version) äußerst gering. Der Sensor selbst enthält die gesamte Elektronik einschließlich der notwendigen EMV-Komponenten für ratiometrischen Betrieb. Optional stehen Konfigurationen mit industrie-üblichen Ausgangssignalen zur Verfügung. Der Sensor ist in ein robustes Metallgehäuse, dicht nach IP65, eingebaut (optional IP67). Bei der Standardbauform sind ein axialer Steckanschluss sowie eine Gewindebohrung M4 x 0,7 (7mm tief) an der beweglichen Schubstange vorgesehen. Das Gebergehäuse wird geklemmt. Optional sind eine Flanschversion sowie eine Version mit Federrückstellung der Schubstange lieferbar. Spezielle Kundenwünsche für den Gebereinbau können in den meisten Fällen berücksichtigt werden.

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Frequency response 10kHz or 300Hz
Independent linearity ±0.25%
Measurement range Up to 50mm
Sealing IP65 or IP67
