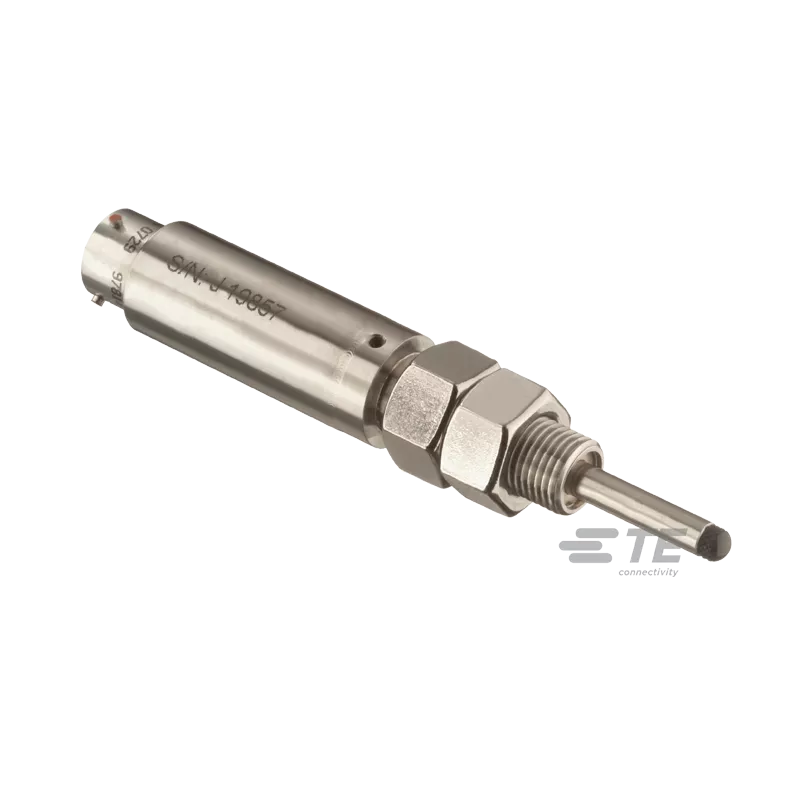

GCT LVDT-Wegtaster

Hochleistung in Umgebungen mit Feuchtigkeit, Schmutz und flüssigen Verunreinigungen


Eigenschaften

  • All-welded stainless steel construction
  • Resistant to harsh environments
  • Self contained electronics
  • Reverse polarity protection
  • Long cycle life
  • Mating connector
  • Special contact tips

Allgemeine Informationen

Die Wegtaster der Serie GCT sind in vier verschiedenen Messbereichen von 0 … 6,35 mm bis 0 … 50,8 mm lieferbar. Der Gehäusekörper mit einem Außendurchmesser von 19,05 mm kann einem externen Druck von bis zu 68 bar standhalten. Die gesamte, zum Betreiben der Wegtaster notwendige, hochmoderne 2-Leiter-Elektronik, wurde in das Gehäuse integriert. Die Transmitter wurden speziell im Hinblick auf geringe Auswirkungen von unterschiedlichen Stromkreiswiderständen und Unempfindlichkeit gegenüber EMV-Störungen bei der Positionsmessung optimiert. Die Wegtaster sind hermetisch dicht in ein Edelstahlgehäuse eingebaut. Sie eignen sich damit vorzüglich für den Einsatz auch unter extremen Umgebungsbedingungen, wie sie z.B. im Chemiebetrieb für die Rückmeldungen von Ventilpositionen usw. vorkommen. Die Transmitter sind äußerst unempfindlich gegen Schock, Vibration und andere mechanische Einflüsse. Sie sind leicht zu installieren und erlauben hochgenaue Messungen, vor allem bei Einsätzen, bei denen Messstelle und Auswerteelektronik räumlich weit getrennt sind.

Eigenschaften

  • Messbereiche von 0 … 6,35 mm bis 0 … 50,8 mm
  • Linearitätsabweichung 0,5 %
  • Ausgang 4 … 20 mA
  • Versorgungsspannung 10,5 … 28 VDC
  • hermetisch verschweißte Edelstahlkonstruktion, IP68
  • Reproduzierbarkeit 0,6 µm
  • Für raue Umgebungsbedingungen geeignet
  • MS-Stecker (MIL-C-5015)
  • Hohe Seitenlastbeständigkeit
  • Langlebig
  • Verpolungsschutz
  • Individuelles Kalibrierzertifikat
  • Pneumatische Betätigung (optional)

Anwendungen

  • Brückenausdehnungsüberwachung
  • Vibrationsmonitoring an Rohrleitungen
  • Ventilposition
  • Kompressorfeedback
  • Umgebungen mit starkem Störrauschen; lange Kabelläufe
  • In-Prozess-Messungen (Feedback-Schleife mit einer PLC- oder CNC-Steuerung)

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Electrical connector 6-pin MS type connector
Frequency response (dynamic) 15Hz, maximum
Housing material AISI 400 Series stainless steel
Measurement range 6.35 to 50.8mm
Non-linearity ±0.5% FR
Operating temperature -25°C to 85°C
Output 4-20mA
Rating IP68 to 1,000 PSI (70 bars) with use of proper mating connector plug
Shock survival 250g
Stability 0.1% of FSO after 30 minute warm up
Survival temperature -55°C to 125°C
Vibration tolerance 10g up to 2kHz
