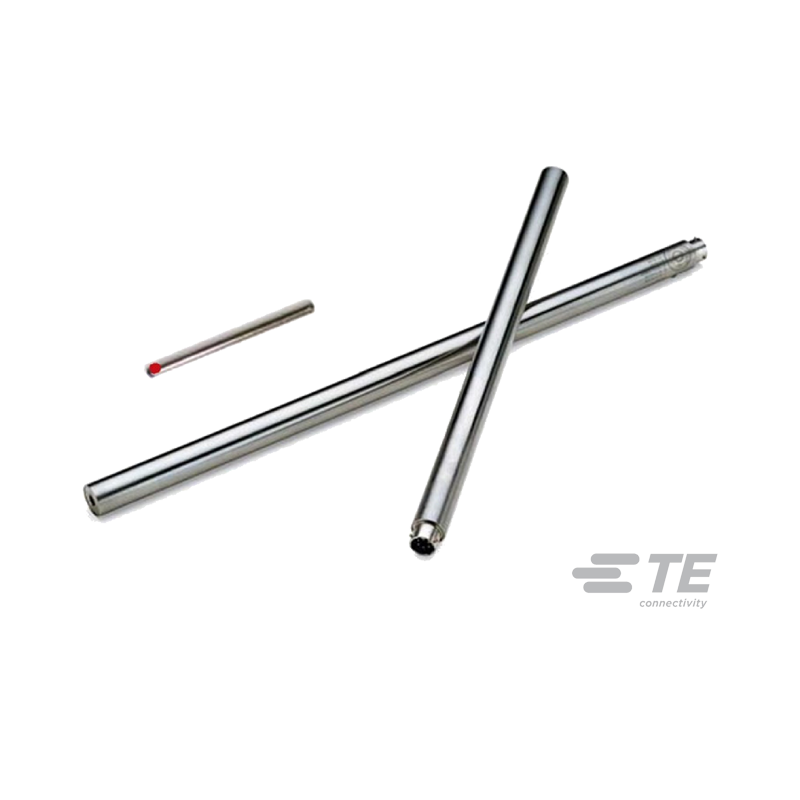

HCT Schaevitz™ Wegtransmitter in 2-Leiter-Technik

Die perfekte Wahl für Hochleistungsmessungen in Umgebungen mit Feuchtigkeit, Schmutz und flüssigen Verunreinigungen


Allgemeine Informationen

Bei den LVDT-Wegtransmittern der Serie HCT wurde ein völlig neues Konzept für die Weg- und Positionsrückmeldung realisiert. Die gesamte, zum Betreiben der Wegaufnehmer notwendige hochmoderne 2-Leiter-Elektronik, wurde in das LVDT-Gehäuse integriert. Die Transmitter wurden speziell im Hinblick auf geringe Auswirkungen von unterschiedlichen Stromkreiswiderständen und Unempfindlichkeit gegenüber EMV-Störungen bei der Positionsmessung optimiert.

Die Wegtransmitter sind hermetisch dicht in ein Edelstahlgehäuse eingebaut. Sie eignen sich damit vorzüglich für den Einsatz auch unter extremen Umgebungsbedingungen, wie sie z.B. im Chemiebetrieb für die Rückmeldungen von Ventilpositionen usw. vorkommen. Die Messbereiche liegen zwischen 6,35 mm bis 254 mm; allerdings sind bei Bedarf auch kundenspezifische Auslegungen möglich. Die Transmitter sind äußerst unempfindlich gegen Schock, Vibration und andere mechanische Einflüsse. Sie sind leicht zu installieren und erlauben hochgenaue Messungen.



Option unverlierbarer Kern
Für die Wegsensoren der Serie HCT wird die Option „unverlierbarer Kern” angeboten, mit der die Montage des Wegaufnehmers erheblich vereinfacht wird. Dabei wird der Sensorkern direkt mit einer Schubstange mit Anschlussgewinde verbunden. Die Schubstange besitzt ein selbstausrichtendes Bronzegleitlager. Durch eine PTFE-Hülse wird sie reibungsarm durch die Edelstahlbohrung (Spule) des Gebers geführt. Schubstange und Lager sind vor Ort im Reparaturfall austauschbar.

Eigenschaften

  • 4 ... 20 mA 2-Leiter-Technik
  • Linearitätsabweichung <0,5 % bzw. 1% v.B.
  • integrierte Signalverarbeitung
  • robuste hermetisch dichte Edelstahlausführung
  • MS-Steckanschluss (MIL-C-5015)
  • engl. und metrischer Gewindeanschluss
  • Verpolungsschutz
  • Lieferung mit individuellem Kalibrierzertifikat

Anwendungen

  • Prozessindustrie
  • Kraftwerke
  • Ventilpositionsüberwachung
  • Walzenabstandsrückmeldung im Walzwerk
  • Verwendung mit langem Kabel im Außenbereich

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Electrical connector 6-pin MS type connector
Frequency response 50Hz @ -3db
Housing material AISI 400 Series stainless steel
Ip rating IP68 to 1,000 PSI (70 bars) with use of proper mating connector plug
Measurement range 6.35 to 254mm
Non-linearity ±1% to ±0.5% FR
Operating temperature range -25°C to +85°C
Output 4-20mA
Shock survival 250g
Stability 0.05% of FSO, after 30 minute warm up
Survival temperature -55°C to 125°C
Vibration tolerance 10g up to 2kHz
