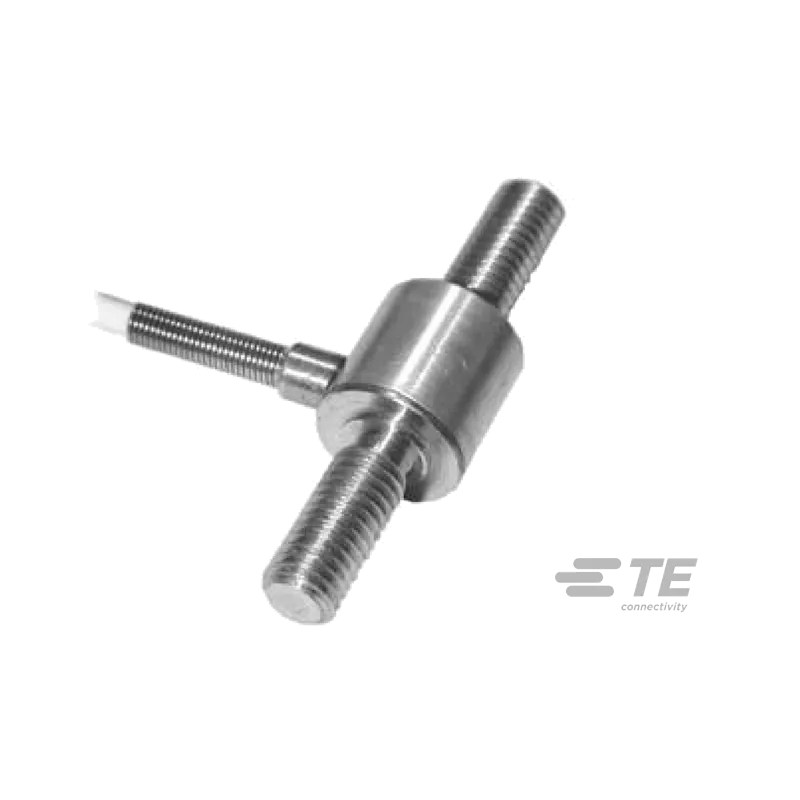

XFTC301 Miniature Force Sensor
Facilitates testing where space scarce
Caractéristiques principales
- Tension and/or compression
- Small design easy to mount
- Wide temperature range in option
- Very small size
- High stiffness
- Threaded male mechanical fitting
About the XFTC301 Miniature Force Sensor
The XFTC301 series has been specifically developed to measure tension and compression in static and dynamic applications.
The miniature size facilitates testing where space is at premium. The sensing element is fitted with a fully temperature compensated Wheatstone bridge equipped with high stability micro-machined silicon strain gages. The use of silicon strain gages optimizes the load cell’s performance at low ranges and frequencies. A strain relief spring strengthens the cable output. With two threaded male studs, the XFTC301 is easily installed in industrial or OEM applications.
Applications for XFTC301
- Micro mechanic equipment
- Miniature press-fit device
- Robotics regulation
- Small size actuators
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Accuracy | ±.5% of FS |
| Housing material | Stainless steel or aluminum alloy |
| Load direction | Compression, tension |
| Measurement range | 500N, 1kN, 2kN, 5kN, 10kN |
| Operating temperature | -40 – 120°C |
| Output signal | ±100mV, ±50mV |
| Sealing | IP50 |
