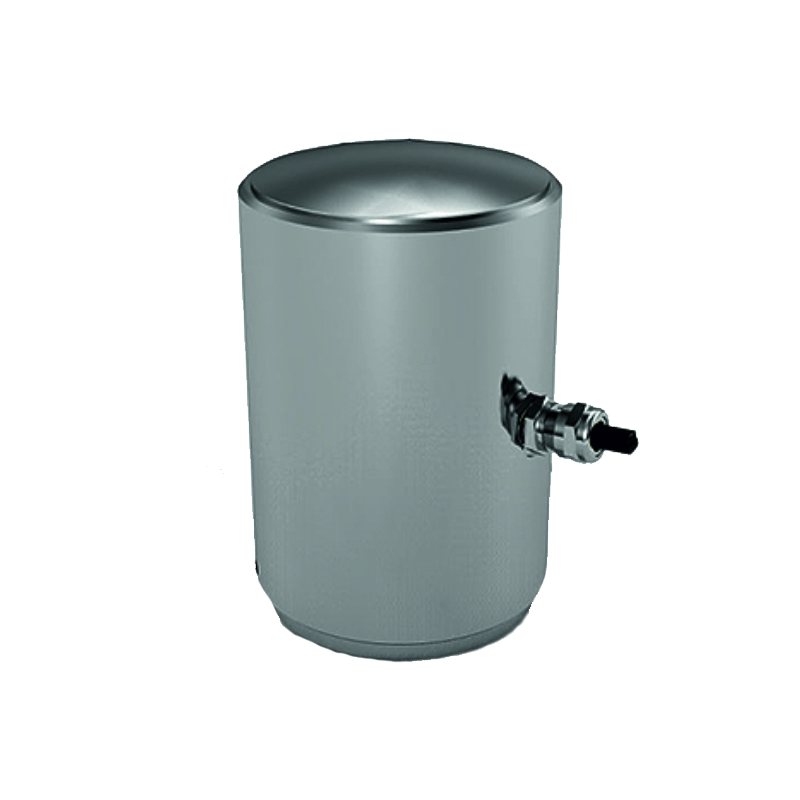

CPA Cylindrical Load Cell
Compression load cell
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Bridge resistance | 700 Ω (2 to 50 t), 1400 Ω (100 to 1000 t) |
| Compensated temperature range | -10 °C to +50 °C |
| Electrical connection | 5 m 4-core screened PUR cable |
| Environmental sealing | IP67 |
| Insulation resistance | >500 MΩ at 500 VDC |
| Non-linearity | <±0.25 % of RL (typically) |
| Operating temperature range | -20 °C to +70 °C |
| Output | 1.5 mV/V at RL (nominal) |
| Proof load | 150 % of RL |
| Rated load (rl) | 2 / 5 / 10 / 25 / 50 / 100 / 200 / 300 / 500 / 750 / 1000 t (approx. 20 kN to 10 MN) |
| Repeatability | <±0.05 % of RL |
| Supply voltage | 10 VDC recommended, 15 VDC max. |
| Temperature effect span | <±0.010 % of RL/K |
| Temperature effect zero | <±0.010 % of RL/K |
| Ultimate breaking load | >300 % of RL |
| Wiring connections | red: + supply voltage, blue: - supply voltage, green: + signal, yellow: - signal |
