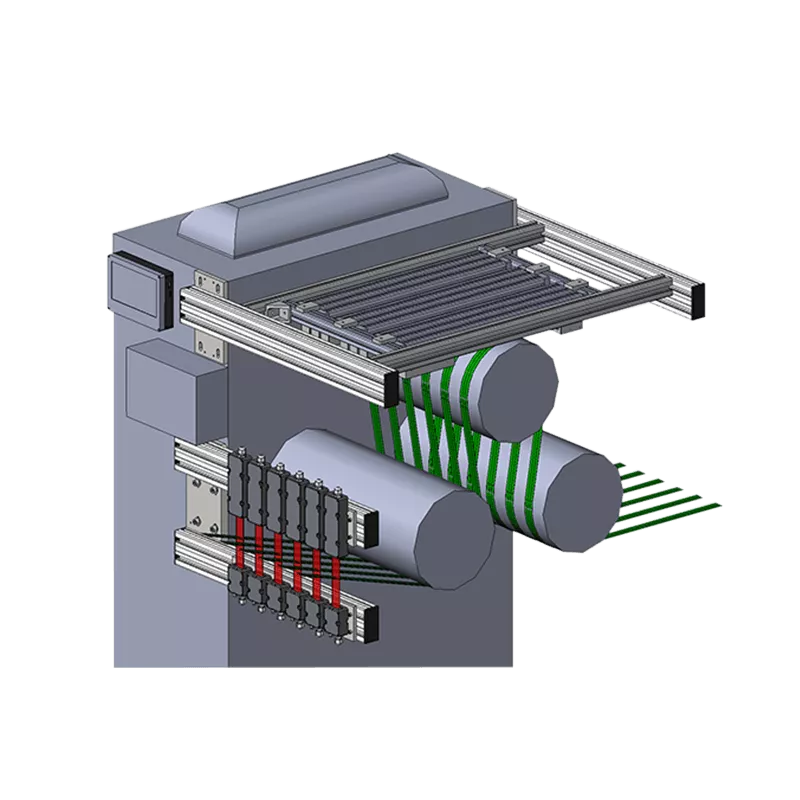

FDRF089 Geometry Measurement System
Designed to control the geometrical parameters (width and thickness) and the temperature of the tapes
About the FDRF089 Geometry Measurement System
The system is designed to control the geometrical parameters (width and thickness) and the temperature of the tapes, in particular, packing straps during the manufacturing process.
The system is applied in the mass production. Production line is the place of installation.
Technical characteristics of the system can be changed for a specific task.
Features FDRF089
- Width measurement accuracy: ±10 µm
- Thickness measurement accuracy: ±5 µm
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Accuracy of the thickness measurement | ±5 µm |
| Accuracy of the width measurement | ±10 µm |
| Max measurement speed | 2000 measurement/s |
| Measurement range for the tape thickness | 0.02mm to 20mm |
| Measurement range for the tape width | ±0.2 - 20mm |
| Model of micrometer | RF651-25 |
| Model of pda | RF307 |
| Model of temperature sensor | OMEGA OS-136-1-MA |
| Number of tapes controlled simultaneously | 6 |
| Number of temperature control points | 3 |
| Operating temperature | 1°C to 35°C |
| Power consumption | 4W |
| Power supply | Three-phase AC network with frequency (± 1) Hz, rated voltage 220/380V with a tolerance of ± 10% voltage |
