Over de SG-INL rekstrookversterkers

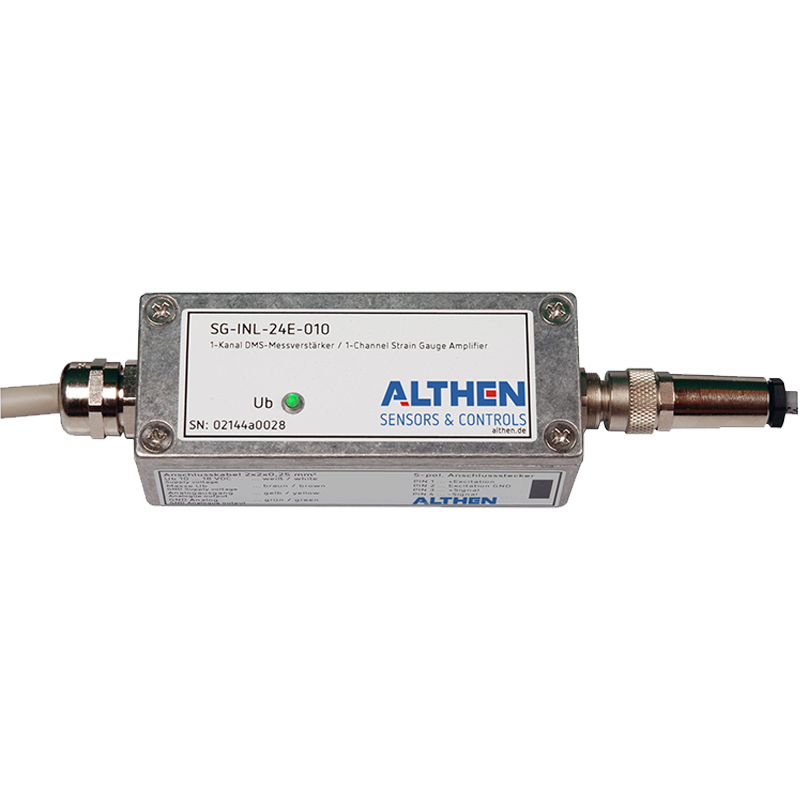

De enkelkanaals inline rekstrookmeetversterker SG-INL maakt voeding en signaalevaluatie mogelijk van een transducer met een volledige rekstrookbrug van meer dan 300 ohm. De aansluiting gebeurt in 4-draads techniek. Voor verdere evaluatie zijn standaard analoge uitgangen beschikbaar. De meetversterker is ingebouwd in een robuuste aluminium behuizing (IP20) die geschikt is voor toepassingen in ruwe en industriële omgevingen.
De versterking kan worden aangepast door een interne precisieweerstand.

De potentiometers Z (Zero) en G (Gain) die toegankelijk zijn na het verwijderen van het deksel van de behuizing, maken een correctie van de kalibratie mogelijk. Door middel van een interne dipswitch kan een verandering van het potentiometer Z (nul) bereik worden bereikt.

Belangrijkste kenmerken SG-INL

Voedingsspanning 10 - 18 VDC / 18 - 30 VDC
Analoge uitgang 0 - 10 V / ±10 V
Aluminium behuizing (IP20)
Afmetingen (B x H x D) 92 x 38 x 31 mm

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Product downloaden

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Analogue output	0 - 10 V, ±10 V, max. 1 mA (short-period short-circuit proof)
Dimensions (w x h x d)	92 x 38 x 31 mm
Electrical connection	3 m connecting cable Type LiYCY (TP) 2 x 2 x 0.25 mm² 5 pin bead male connector Binder Series 712/423 / Series 712/423 depending on the cable diameter of the connected strain gauge sensor
Enclosure	EMC aluminium die-cast enclosure (IP65)
Input resistance	>3 MΩ
Isolating proof voltage input to output	200 V, higher isolated proof voltage on request
Limit frequency (-3 db)	1 kHz
Max. input sensitivity	25 mV/V at 10 VDC excitation supply
Non-linearity	±0.05 % FSO
Number of measuring channels	1 (full bridge resistance >300 Ω)
Power consumption	3 W max.
Strain gauge excitation supply	2.5 VDC, 5 VDC or 10 VDC
Supply voltage	10 to 18 VDC,18 to 30 VDC, electronics protected against voltage reversal
Temperature, operating	0 to +50 °C
Temperature, storage	-20 to +60 °C
Weight	150 g
